柴油发动机用WO密封端盖结构设计

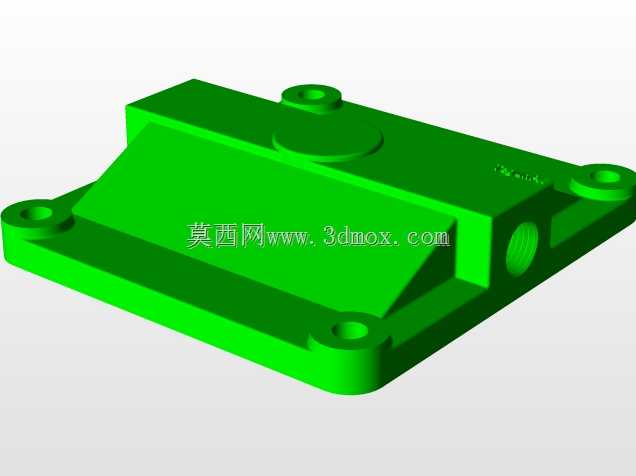

　　在柴油发动机的腔体密封设计中，这类端盖承担着腔体封闭、介质阻隔、安装定位的多重作用，区别于常规的平板式盖板，该结构针对发动机舱内的紧凑安装空间做了适配性的结构优化，首先从安装边界来看，端盖整体采用方形法兰基座设计，法兰周向均匀分布四个安装通孔，孔位的中心距严格匹配发动机对应腔体的安装螺柱位置，安装时无需额外调整适配，可直接贴合腔体端面完成装配，法兰面的平面度公差控制在0.05mm以内，保证密封垫片压紧后不会出现局部间隙导致的渗漏问题。端盖的主体腔体部分做了内凹式的结构设计，一方面可以避让腔体内部的运动部件，避免端盖装配后与内部的凸轮、摇臂等构件发生运动干涉，另一方面内凹的结构可以在同等密封容积下减少端盖的整体外凸尺寸，

　　适配发动机外围紧凑的管线布局，不会和周边的燃油管路、冷却水管、线束固定卡扣产生位置冲突。端盖侧面预留的两个凸台结构带有横向通孔，这部分结构并非冗余设计，而是用于集成安装传感器或者外接通气回路，孔位的内径尺寸匹配常规的发动机通气接头规格，内壁做了粗糙度处理，保证接头压装后具备足够的密封性能，不需要额外做二次加工即可直接使用。从结构强度设计角度来看，端盖的壁厚采用渐变式设计，法兰安装位置的壁厚稍厚，能够承受螺栓拧紧时的压紧力，不会因为拧紧力矩过大导致法兰边缘出现开裂变形，而腔体侧壁的壁厚在满足强度要求的前提下做了适度减薄，既可以降低零件的整体重量，也能减少铸造过程中的材料消耗，同时壁厚的过渡位置全部采用圆角衔接，

　　避免应力集中导致的零件疲劳损坏，毕竟柴油发动机运行过程中会持续产生振动，应力集中位置很容易在长期振动下出现裂纹，引发密封失效。在实际应用场景中，这类端盖多用于柴油发动机的气门室侧腔、油泵安装侧腔或者齿轮室侧部的封闭位置，工作过程中需要承受腔体内的机油飞溅、温度交变以及持续振动，因此结构设计时除了考虑安装适配性，还兼顾了密封可靠性，法兰面的密封槽结构虽然在视图中未完全展示，但从法兰的宽度尺寸来看，预留了足够的密封垫片安装空间，可以适配橡胶垫片、金属复合垫片等多种密封形式，满足不同功率等级柴油发动机的密封需求。很多新手工程师在设计这类端盖时，容易忽略安装孔的沉头结构或者凸台的加强筋设计，该结构在每个安装孔的背面都做了局部加厚的凸台，

　　既可以保证螺栓拧紧时的支撑强度，也能避免螺栓头部直接压在薄壁位置导致的零件凹陷，端盖内部的加强筋沿着腔体轮廓分布，在不增加过多壁厚的前提下提升了端盖整体的抗变形能力，即使在腔体内出现短时压力波动的情况下，端盖也不会出现鼓胀变形，保证密封面的贴合状态始终稳定。从安装维护的角度来说，该端盖的外形没有复杂的凸起结构，拆卸时可以直接用常规扳手操作周边的安装螺栓，不需要特殊的专用工具，侧面的接头凸台位置预留了足够的扳手操作空间，后期更换传感器或者通气管路时不需要将整个端盖拆下，减少了维护过程中的工作量，也能避免反复拆卸端盖导致的密封面磨损。
