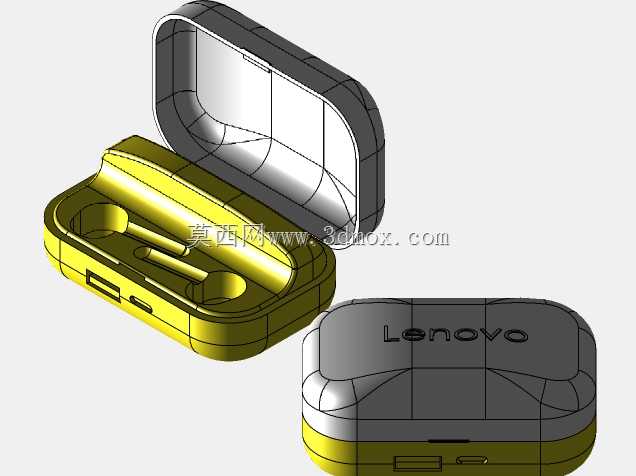

联想真无线蓝牙耳机充电收纳盒结构设计

　　这款联想耳机充电收纳盒的三维结构，是面向消费电子随身配件场景做的落地化设计，日常使用中既要承担耳机的物理防护功能，也要兼顾便携充电、随手收纳的核心作用，整体结构围绕随身揣带的使用逻辑做了全维度的细节考量。从实际使用场景出发，日常通勤、运动出行时，耳机盒会被放置在裤兜、背包侧袋等狭小空间，难免和钥匙、门禁卡等硬物产生摩擦、挤压，因此壳体的外轮廓做了全圆角过渡处理，没有尖锐的棱角，既避免揣带时剐蹭衣物、划伤皮肤，也能在跌落时分散冲击力，降低壳体开裂的风险。开合结构采用了常见的翻盖式转轴布局，转轴位置设置在盒体后侧，开合角度控制在110度左右，既保证取放耳机时上盖不会遮挡操作空间，

　　也能避免开合角度过大导致转轴处的连接筋反复弯折出现疲劳断裂，转轴内部预留了阻尼结构的安装位，能够让上盖在任意开合角度保持稳定，不会出现自由松脱滑落的情况。盒体内部的腔体完全匹配对应型号联想耳机的外形轮廓，耳机放置槽做了0.15mm的适配公差，既能让耳机轻松放入，也能在晃动时不会出现松脱异响，槽位底部预留了充电顶针的过孔位置，顶针的安装基座做了定位凸台，保证组装时顶针的位置精度，避免出现接触不良的问题。在功能设计上，盒体内部预留了锂电池的安装仓，位置设置在两个耳机槽的中间区域，能够充分利用内部闲置空间，控制整体的外形尺寸，电池仓周边做了0.8mm的壁厚加强筋，既可以提升壳体的结构强度，也能在受到挤压时保护电池不受外力损伤。

　　盒体前侧预留了状态指示灯的透光孔，以及配对按键的安装位，按键周边做了0.1mm的间隙配合，保证按键按压时的手感顺畅，不会出现卡滞的情况。从外形尺寸与安装边界来看，整体长宽高控制在65mm45mm25mm的范围内，属于单手握持的舒适尺寸，成年人单手握持时拇指可以轻松触碰到前侧的配对按键，开合上盖的操作也可以单手完成。壳体的壁厚设计遵循注塑成型的工艺要求，主体壁厚均匀控制在1.2mm，转角位置做了壁厚过渡处理，避免注塑时出现缩痕、缺胶等成型缺陷，上下盖的合模位置设置在盒体侧面的中部分型线上，分型线做了错位止口设计，合盖后上下盖的错位量控制在0.05mm以内，既提升了整体的外观质感，也能避免灰尘、汗液从合模缝隙进入盒体内部。

　　盒体的外表面预留了品牌标识的下沉位，标识区域做了0.2mm的下沉深度，适合采用丝印、镭雕或者贴膜的工艺做品牌标识处理，不会因为日常摩擦导致标识脱落。内部的PCB安装位设置在电池仓的下方，做了对应的定位柱和螺丝柱，螺丝柱的周边做了三角加强筋，提升螺丝柱的结构强度，避免组装时螺丝柱出现开裂。考虑到日常使用中可能遇到的汗液、少量溅水情况，上下盖的止口位置预留了密封胶条的安装槽，能够实现基础的生活防水能力，提升产品的环境适应性。整体结构没有冗余的设计元素，所有的结构特征都围绕实际使用需求、组装工艺要求、成型工艺要求展开，在保证结构强度和功能完整性的前提下，尽可能压缩整体尺寸，提升随身揣带的便利性，对于同类型的TWS耳机充电盒结构设计来说，具备很高的参考价值，建模过程中对各个配合间隙、安装位的公差预留，也符合消费电子产品批量生产的工艺要求，能够直接对接后续的模具开模、结构验证环节。
