带自攻螺钉圆角页片合页结构设计

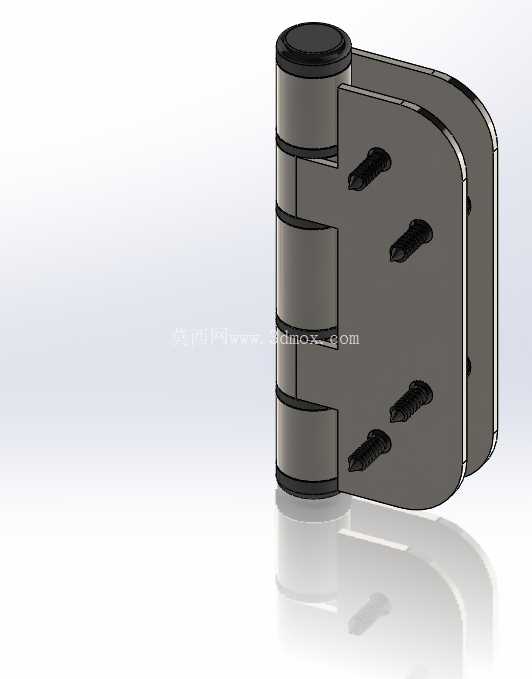

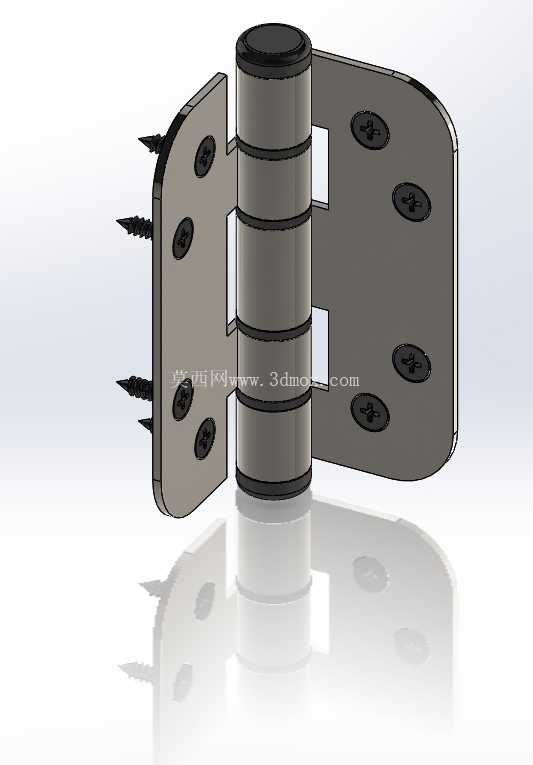

　　日常做设备护罩、小型机柜、室内装饰门扇的结构设计时，铰接件的选型往往是容易被忽略但直接影响成品使用体验的环节，这款带自攻螺钉安装位的圆角页片合页，就是针对轻载铰接场景做的优化设计，能覆盖多数民用装饰、小型设备防护结构的铰接需求。先从安装边界说起，这款合页采用对称式圆角页片设计，单页片上预留了三个沉头安装孔，孔位做了等距排布，适配常规的沉头自攻螺钉安装，页片边缘做了R角过渡，没有尖锐的直角棱边，一方面能避免安装和使用过程中划伤操作人员，另一方面在门扇开合时不会和安装基面、门框边缘发生剐蹭干涉，哪怕是安装在厚度较薄的装饰板材上，圆角边缘也不会因为应力集中造成板材边缘崩裂。

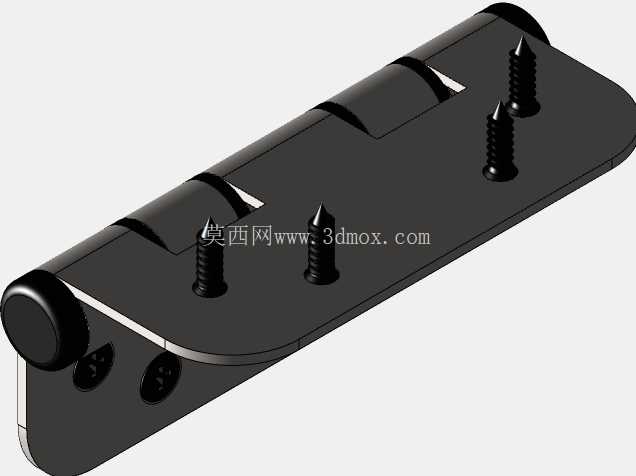

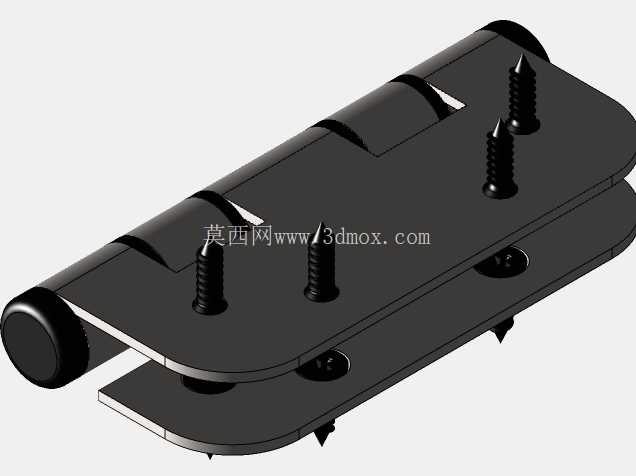

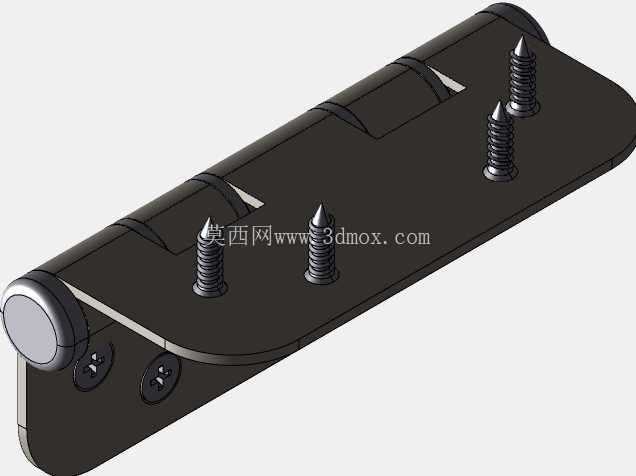

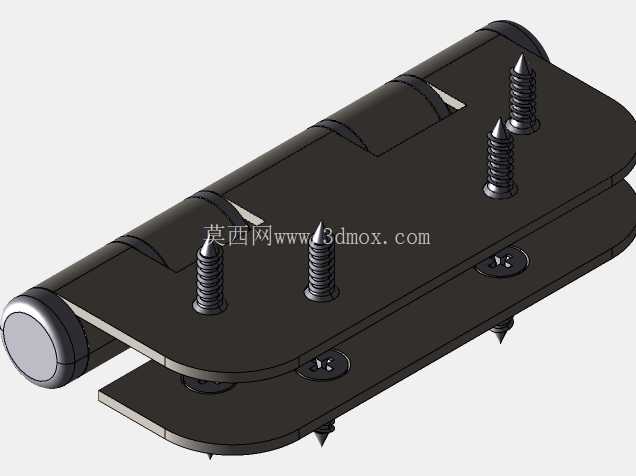

　　中间的铰接轴套采用多段式叠层结构，不是整段通长的轴套设计，这种分段式轴套的好处是装配时可以根据页片的配合间隙做微调，轴套和转轴之间预留了合理的转动间隙，不会因为加工公差导致开合卡滞，同时多段接触的结构也能让铰接受力更均匀，不会出现单段轴套局部受力过大磨损过快的问题。从实际使用场景来看，这款合页的承载定位是轻载工况，适合用在室内木质门扇、装饰性隔断门、小型设备的亚克力防护门、机柜侧检修门这类场景，单组合页的承载能力匹配常规10-25kg重量的门扇，安装时不需要额外做焊接或者预埋螺母，直接用配套的自攻螺钉就能在木质、密度板、薄铝板、亚克力板这类基材上完成固定，安装门槛很低，不需要复杂的加工工序，现场施工或者小批量设备组装时能大幅提升装配效率。设计过程中特意做了开合角度的限位验证，常规安装状态下可以实现180度范围内的顺畅开合，轴套两端做了封边处理，不会出现转轴从轴套中滑脱的问题，页片的厚度做了合理匹配，既不会因为页片过薄导致安装后出现页片变形、门扇下垂的问题，也不会因为页片过厚造成合页突出安装面过多影响外观。安装孔的沉头深度做了精准控制，自攻螺钉锁紧后螺钉头可以完全沉入沉孔内，不会突出页片表面，避免门扇开合时螺钉头刮蹭门框或者相邻的结构件。

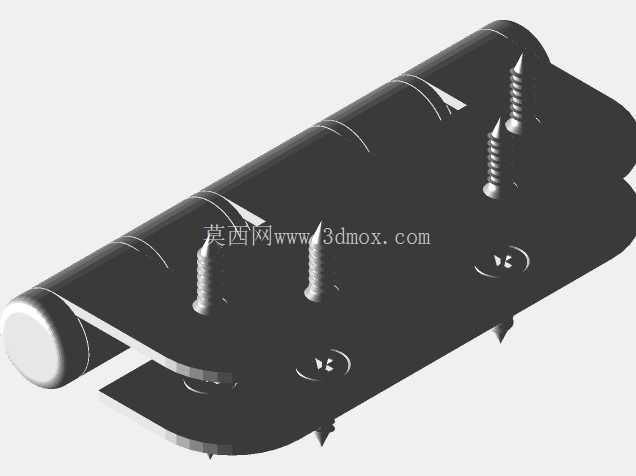

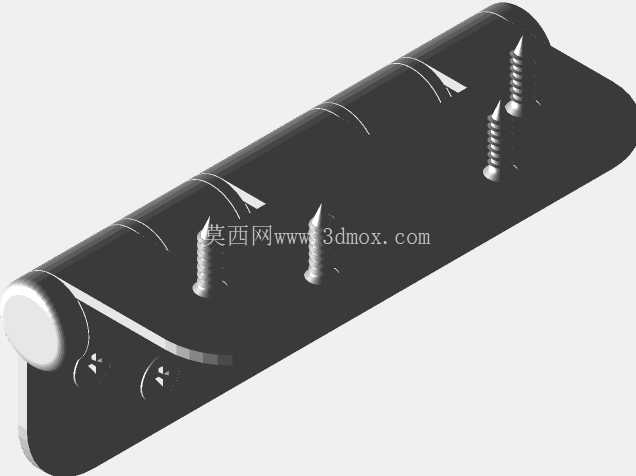

　　另外这款合页同时做了开放式和封闭式两种轴套结构的适配设计，开放式结构适合对转动阻尼要求低、需要经常拆卸的场景，比如需要频繁拆装的设备检修门，不需要完全拧下螺钉就能把门扇从合页上拆下来；封闭式结构则适合固定安装的门扇，轴套两端完全封闭，转轴不会因为长期使用出现窜动，日常使用不需要额外做维护，哪怕是在有少量粉尘的环境下使用，粉尘也不容易进入轴套内部造成转动卡滞。做三维建模的时候，对每个安装孔的位置度、轴套的同轴度都做了公差匹配验证，页片和轴套的连接位置做了圆角过渡，避免应力集中，长期开合使用过程中不会出现页片和轴套连接位置断裂的问题。

　　实际选型的时候，需要根据门扇的重量、安装基材的材质确定合页的使用数量，常规高度2米以内的室内木门，单侧安装3个这款合页就能完全满足承载需求，上下两个合页距离门扇端部的距离预留150-200mm的安装空间，中间合页安装在门扇高度中心偏上的位置，就能抵消门扇长期使用出现的下垂变形。如果是用在小型设备的防护门上，因为设备门的重量普遍较轻，单侧安装2个合页就可以满足使用需求，安装时要注意两个合页的铰接轴要保持在同一条直线上，避免出现转动别劲的问题，这款合页的页片上预留的安装孔有一定的调节余量，安装时可以小范围调整页片的位置，降低对安装孔位加工精度的要求。
