工业传动轮组结构组件三维设计作品

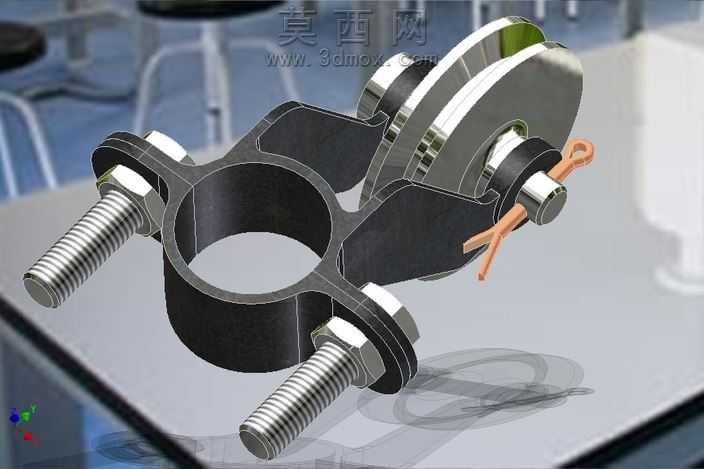

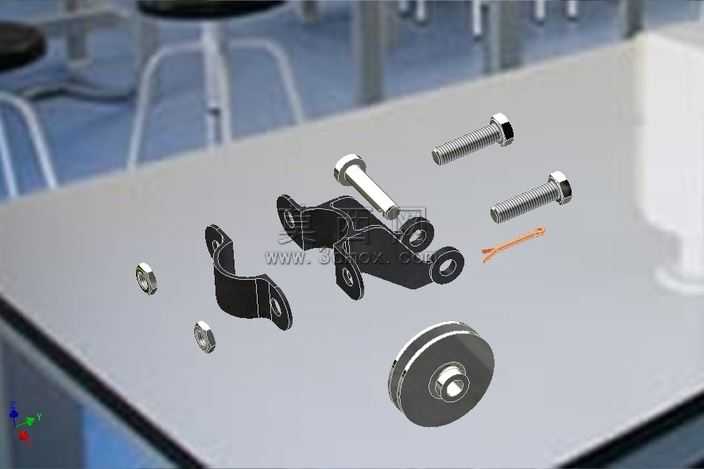

本作品为工业场景使用的轮组组件三维设计成果，建模阶段采用参数化建模逻辑搭建整体结构，首先对轮体主体进行轮廓草绘，通过旋转特征生成带安装轴孔的轮体基体，针对轮体侧边的连接支架，先绘制多段适配安装角度的支撑臂轮廓，通过拉伸、倒角特征完成支架主体造型，同时在支架对应位置预留销轴安装孔位，保证后续装配的同轴度精度。建模过程中对两处伸出的连接轴做了公差适配设计，轴端做了导向倒角处理，轴身预留卡簧槽结构，方便实际装配时的轴向定位，轮体与支架的连接位置设计了嵌入式的转动副结构，保证轮体转动时的同轴度，减少转动过程中的径向窜动。材质渲染阶段，轮体部分采用哑光金属材质，模拟铸铁轮的表面质感，调整材质粗糙度参数还原铸铁件细微的颗粒感，连接支架部分采用发黑处理的钢材材质，表面添加轻微的氧化层纹理，连接轴部分采用光亮镀铬材质，提升金属件的质感层次，背景搭配工业场景元素烘托零件的应用场景。结构设计上充分考虑了零件的实际装配逻辑，所有安装孔位的尺寸都符合通用机械安装标准，支架的支撑角度经过力学角度优化，能够在承受径向载荷时均匀分散应力，避免应力集中导致的零件变形，转动副位置预留了润滑脂填充空间，可在实际使用时加注润滑脂降低转动磨损，延长组件的使用寿命。整体设计从实际工业使用需求出发，兼顾结构强度与装配便利性，所有特征建模过程保留完整参数，可根据实际使用场景调整轮体直径、轴径、支架长度等参数，适配不同的安装使用需求，模型的曲面过渡顺滑，无破面、重叠面等建模问题，可直接用于装配验证、工程图导出以及3D打印样件制作。
