西门子低压异步电动机三维结构模型

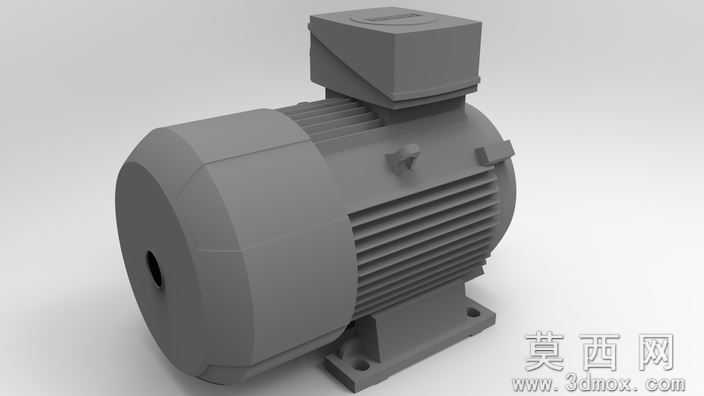

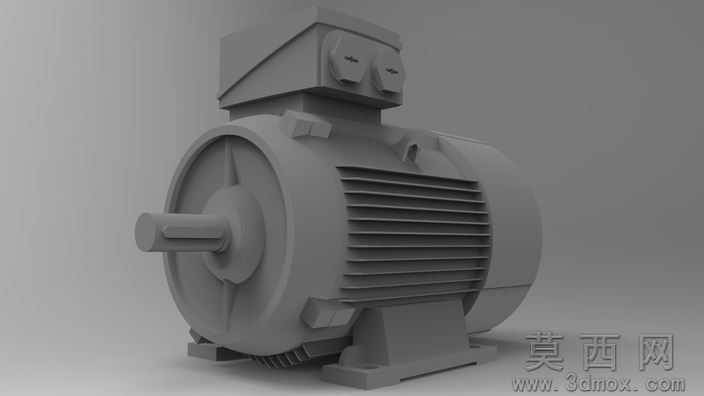

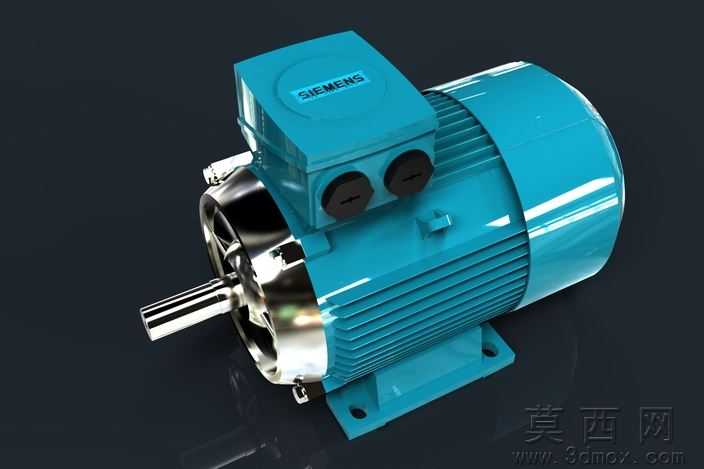

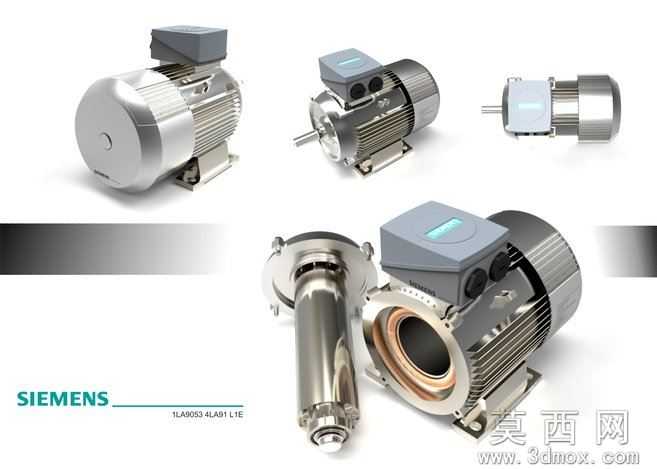

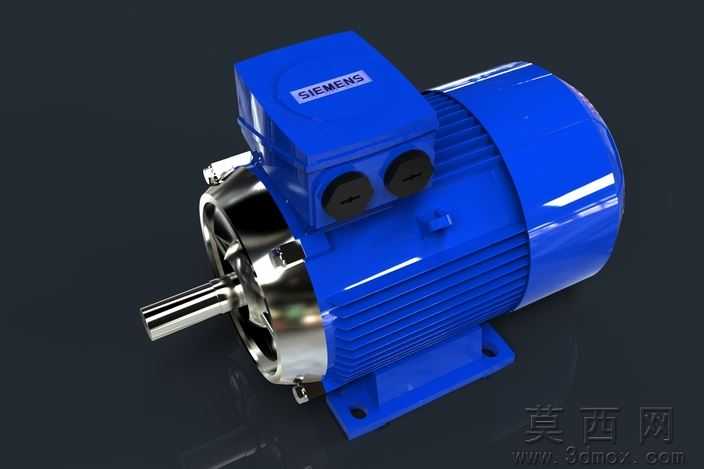

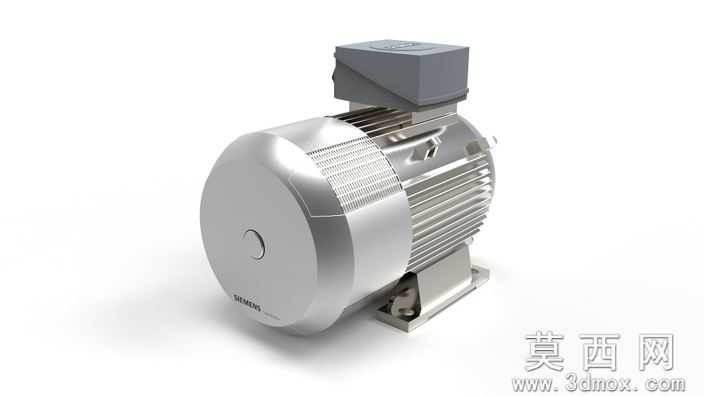

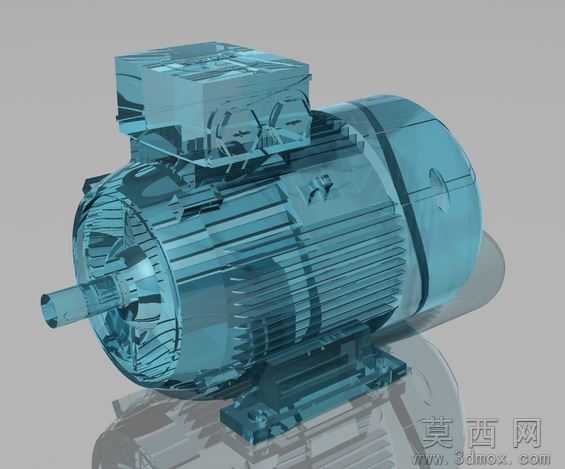

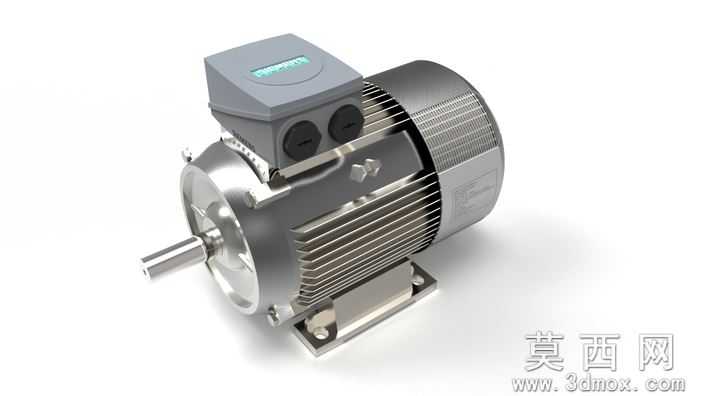

本模型为西门子1LA9系列低压三相异步电动机的高精度三维建模成果，建模阶段首先梳理电机整机的装配层级，从定子组件、鼠笼式转子、散热机座、前端盖、后端盖、接线盒、安装底脚到输出轴逐一拆解结构特征，严格遵循IE1标准效率等级的4极电机尺寸规范，匹配FS100L机座号的安装孔位、轴伸直径、中心高等核心安装参数，还原IP55防护等级对应的密封结构、自扇风冷的散热筋排布细节，确保所有结构尺寸与实物参数完全对应，无结构错漏与尺寸偏差。参数设计环节完整复现该型号电机的性能对应结构：50Hz工况下4kW额定功率、60Hz工况下4.45kW额定功率对应的绕组排布空间，230V/400V三角/星形接线对应的接线盒端子布局，IMB5、IMV1两种安装方式对应的法兰与底脚结构特征，所有配合公差按照工业电机通用装配标准设定，可直接用于装配干涉校验与安装场景模拟。渲染材质环节针对不同部件匹配对应物理材质：机座与端盖采用铸铝哑光金属材质还原铝合金压铸的细腻磨砂质感，散热筋做细微的纹理处理还原压铸工艺的表面特征，输出轴采用抛光钢材材质体现机加工的金属光泽，接线盒盖采用工程塑料哑光材质，西门子品牌标识采用丝网印刷的质感效果，同时配套KeyShot格式的专属渲染工程文件，可直接输出工业级展示效果图，多角度呈现电机的外观与结构细节。结构原理上完整复现电机的工作逻辑：定子铁芯与绕组的固定结构、转子与输出轴的过盈配合结构、轴承室的卡位结构、接线盒内部的走线空间、风罩与散热风叶的导流结构都做了精细化建模，可直观展示三相异步电机通电后转子旋转、风叶随轴转动带走散热筋热量的完整工作过程，清晰呈现各部件的装配关系与功能作用。软件兼容层面，模型提供STEP、IGES通用中间格式，可兼容Autodesk Inventor2012、AutoCAD2012等主流三维设计软件，同时保留了完整的装配树结构与零件分层，导入后可直接编辑单个零件的特征参数，无需重新修复破面，适配不同设计场景的使用需求。研发教学应用层面，该模型可用于低压电气选型阶段的设备布局模拟，验证电机在生产线、泵组、输送机等设备上的安装匹配度，避免现场安装的尺寸干涉问题；也可作为电机原理教学的直观演示教具，帮助学习者快速理解三相异步电机的内部构造与装配逻辑，同时可作为机械设计课程中电机选型、传动系统匹配的教学案例素材，也可用于产品宣传阶段的三维展示素材制作，无需重新建模即可快速产出演示内容。
