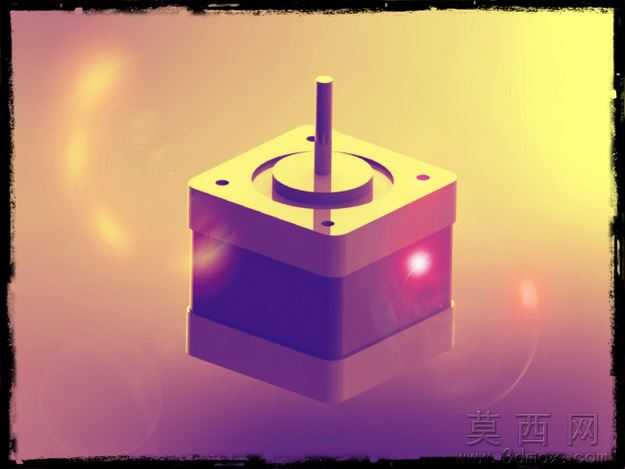

Nema17步进电机高精度三维数字模型

本模型为Nema17规格步进电机的全参数化三维数字模型，建模阶段严格遵循Nema17安装法兰42mm×42mm的行业标准尺寸，从前端输出轴、安装法兰、定子壳体到后端端盖均采用自底向上的装配建模逻辑：首先绘制输出轴的回转截面草图，通过旋转凸台生成轴体，精准还原轴径、轴伸长度及轴端定位平面的细节特征；其次绘制法兰安装面的草图，拉伸生成法兰基体后通过阵列特征完成四个安装孔的精准排布，孔位间距、孔径均匹配通用安装规范；再通过拉伸、抽壳特征构建定子外壳与前后端盖，还原壳体表面的定位切边、端盖与壳体的扣合结构，所有配合间隙均参考实物公差设置，保证装配逻辑与真实电机完全一致。参数设计层面完整覆盖步进电机核心结构参数，包括机身长度、定子叠厚对应的壳体尺寸、输出轴的配合公差、安装孔的沉头深度等，所有尺寸均设置参数化关联，使用者可通过修改全局参数快速适配不同扭矩规格的Nema17电机衍生型号，无需重新绘制基础特征。渲染材质方面针对电机不同部件做了区分设置：输出轴采用发黑处理的碳钢材质，调整金属粗糙度与反射参数还原哑光金属质感；定子壳体与端盖采用压铸铝合金材质，添加细微的磨砂颗粒纹理还原工业铸件的表面质感；安装法兰端面设置轻微的机加工纹理，还原真实电机的加工痕迹，整体渲染效果贴近实物外观，可直接用于产品装配展示、方案演示场景。结构原理上完整复现混合式步进电机的外部装配结构，清晰呈现输出轴与前端盖的轴承配合位、壳体与端盖的定位止口、法兰安装面的基准定位结构，可直观展示步进电机的外部安装逻辑与动力输出结构，帮助使用者理解步进电机的机械接口特性。软件兼容层面，模型提供Autodesk Inventor、SolidWorks、CATIA、AutoCAD多格式文件，覆盖主流三维机械设计软件的版本适配需求，不同软件格式均保留完整的特征树与装配约束关系，导入后可直接编辑特征、修改参数，不会出现特征丢失、破面等问题，无需额外修复即可投入使用。研发教学应用层面，该模型可用于3D打印机、小型数控设备、自动化非标模组等产品的研发设计阶段，直接装入装配体完成安装干涉检查、运动仿真验证，缩短产品研发周期；也可作为机械设计教学、步进电机原理讲解的具象化教具，帮助学习者掌握步进电机的安装尺寸规范、三维建模的参数化设计方法，还可用于毕业设计、课程设计的模型素材，支撑机械结构相关的设计展示与仿真分析工作。
