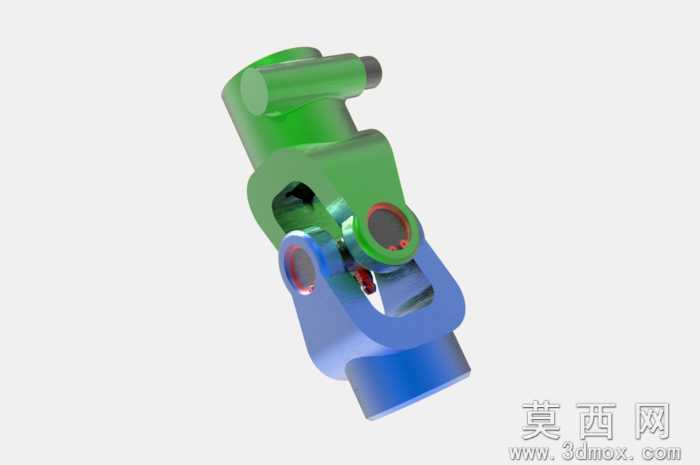

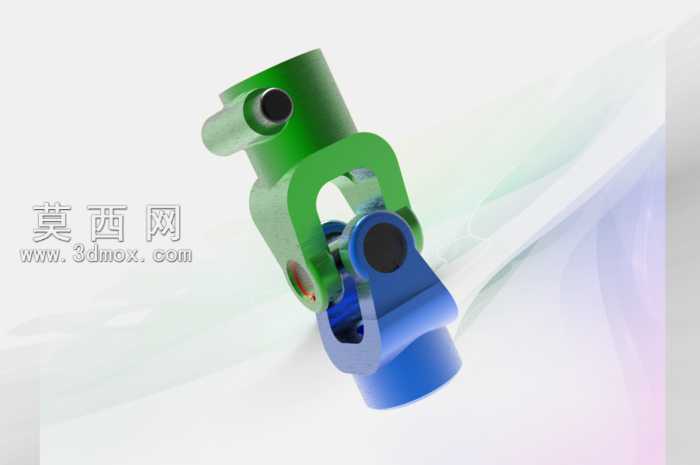

本作品为十字轴式万向联轴器的三维参数化设计模型,建模过程严格遵循机械传动件的实际生产尺寸规范,在三维建模环境中先完成各基础零件的草图绘制与特征搭建:首先构建两端的叉形接头零件,分别绘制叉耳的轮廓草图,通过拉伸、切除特征完成叉体的主体结构,精准预留十字轴的安装轴孔位置,对孔位边缘做倒角处理以模拟实际零件的装配工艺要求;随后完成十字轴本体的建模,保证四个轴颈的同轴度、圆柱度公差符合传动件设计标准,轴颈端面预留润滑注油孔的细节结构,还原真实十字轴的功能设计。装配阶段采用自下而上的装配逻辑,先将十字轴与其中一端叉形接头通过同轴配合、端面贴合配合完成初步装配,再将另一端叉形接头与十字轴剩余两个轴颈完成配合约束,同时验证两轴夹角调整时的运动干涉情况,确保联轴器可在允许的轴间角范围内灵活转动无卡滞。材质与渲染环节,对两端叉形接头分别赋予差异化的金属材质表现,一端采用饱和度较高的绿色喷塑金属材质,模拟工程机械常用的防护涂层质感,调整材质的粗糙度、反光度参数还原涂层的哑光金属质感;另一端采用蓝色氧化处理的金属材质,调整金属光泽度参数呈现出表面处理后的细腻金属反光;十字轴部分采用合金结构钢材质,提升表面硬度表现的质感,添加轻微的磨损纹理细节提升模型真实感。渲染阶段采用柔和的侧上方打光方案,搭配浅渐变背景突出零件的结构层次,通过环境光遮蔽效果强化叉体与十字轴配合处的结构阴影,清晰展现万向联轴器的铰接结构特征。设计过程中充分考虑该类零件的实际使用场景,十字轴万向联轴器可实现两轴线存在夹角时的扭矩传递,广泛应用于传动系统存在轴线偏移的工况中,建模时特意保留了叉耳处的销钉安装孔细节,还原实际产品中十字轴轴向定位的固定结构,整体模型结构完整,装配关系准确,可用于机械原理演示、传动系统装配模拟、产品结构展示等场景,每个零件的建模特征逻辑清晰,参数可编辑调整,方便后续根据不同的扭矩传递需求修改尺寸参数,适配不同的传动设计场景。
- 全部评论(0)
- 模板大小 9.32 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2013,其它,
- 软件分类 通用机械零部件
