医疗设备线缆夹持固定卡扣结构

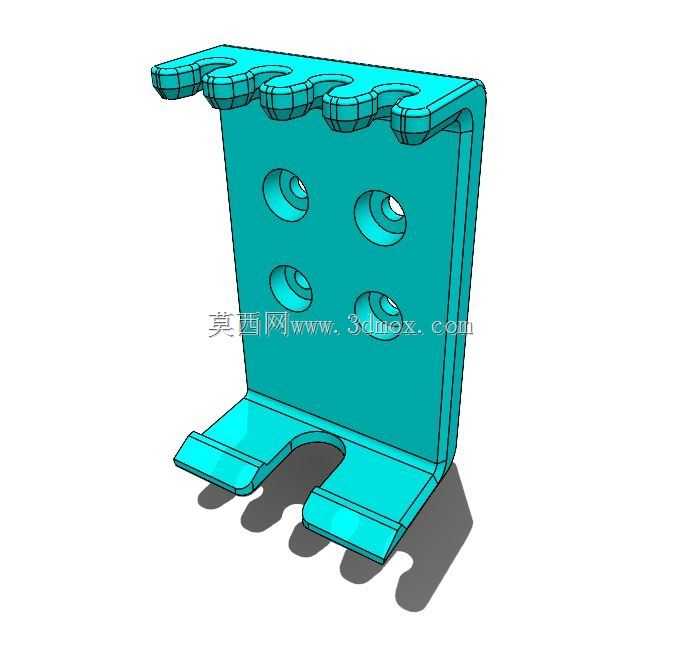

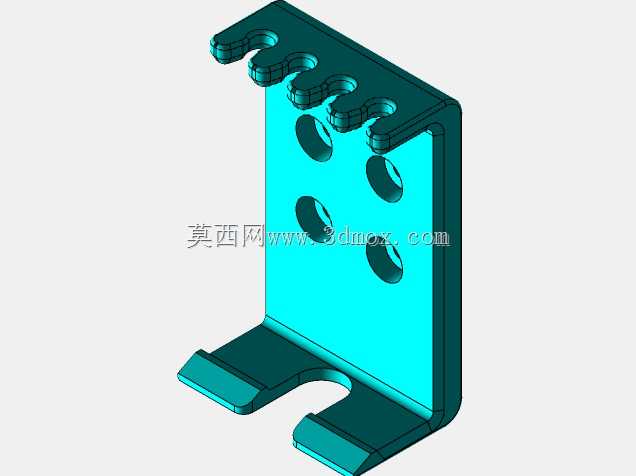

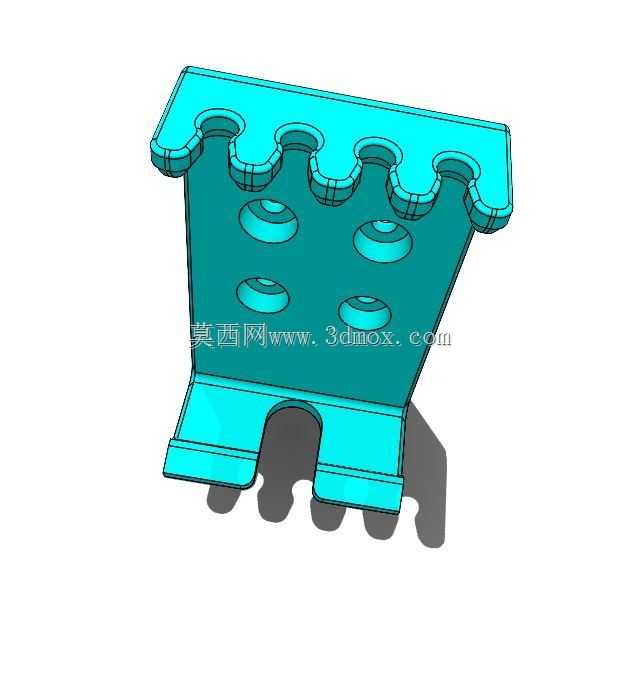

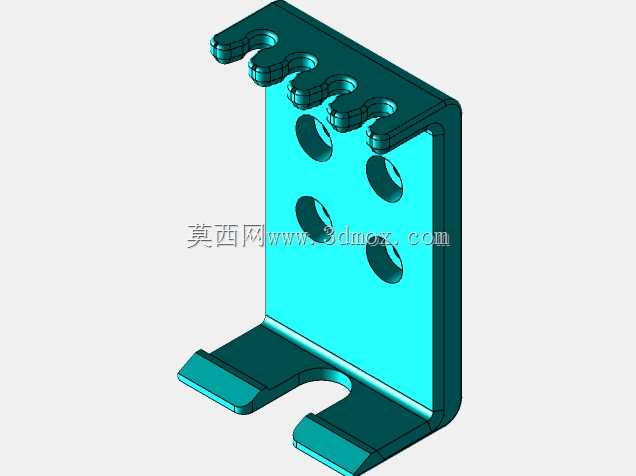

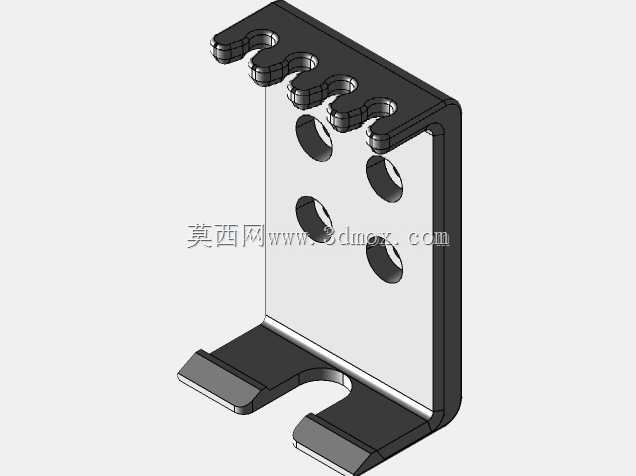

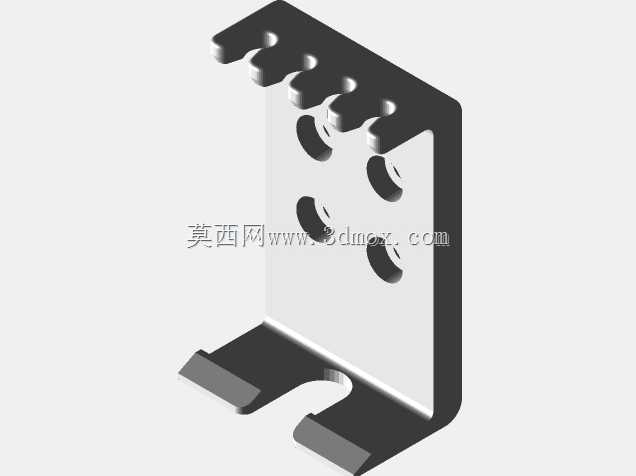

　　在临床康复类医疗设备的日常运维场景中，便携穿戴式治疗设备的外接线缆连接可靠性一直是容易被忽略的细节问题，这类设备往往需要随患者肢体活动产生小幅位移，原配的连接器接线盒普遍缺乏有效的线缆限位结构，使用过程中连接器受拉扯容易出现松脱，轻则触发设备故障警报中断治疗进程，重则导致接口针脚弯折损坏，增加设备运维成本与临床使用风险。这款线缆固定卡扣正是针对这类临床使用痛点开发的配套结构件，核心作用是卡合在设备接线盒的对应位置，对插入接口的线缆插头提供向下的限位拉力，避免插头受外力拉扯从插座中意外脱出，保障治疗过程中设备连接的稳定性。从结构设计逻辑来看，卡扣整体采用L型折弯的一体式结构，上部设置多组圆弧型线缆卡槽，

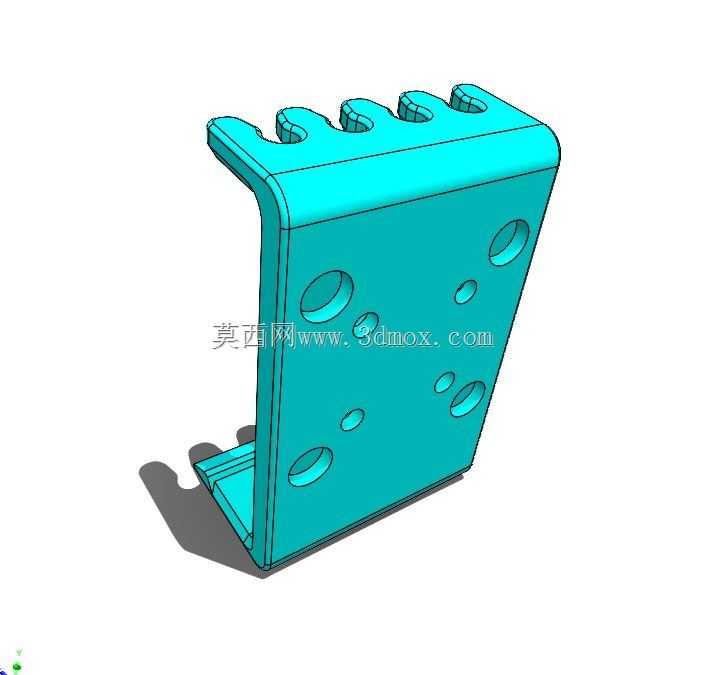

　　可同时对多根并行的外接线缆进行有序排布梳理，避免多根线缆互相缠绕拉扯；中部立板区域设置四个同轴度经过校准的M5反钻孔位，可适配平头螺钉完成与设备盒体的紧固连接，钻孔位置经过反复校核，确保安装后不会与设备内部的电路板、元器件产生空间干涉，反钻的沉孔结构可让螺钉头部完全埋入立板平面，不会突出表面剐蹭线缆外皮或患者衣物；下部的两个对称支撑脚带有内凹的避让缺口，刚好可以卡在接线盒的插座下方凸台位置，安装时无需额外调整对位，支撑脚的折弯角度经过反复验证，卡入后可提供足够的抱紧力，不会随设备晃动出现松脱移位。考虑到这类配件多采用桌面级FDM3D打印制作，结构设计时特意将长边的壁厚做了均匀加厚处理，避免打印过程中因壁厚不均产生层间分离的问题，

　　提升打印成品的结构强度；立板上预留的四个钻孔位除了用于原配设备的固定，还可作为通用扩展连接点，适配不同场景下的固定需求，比如可通过扎带将卡扣固定在病床床架、轮椅扶手、康复训练滚轮支架等位置，拓展线缆固定的使用场景，解决原配夹具适配性差的问题。安装边界方面，卡扣的整体外轮廓尺寸经过紧凑化设计，卡入接线盒后不会超出设备原有外轮廓的边界，不会影响设备的正常穿戴与收纳，上部的线缆卡槽采用R角过渡处理，不会对线缆外皮产生切割式的硬摩擦，长期使用也不会磨损线缆绝缘层；下部支撑脚的内凹缺口尺寸与接线盒凸台的公差配合控制在0.2mm以内，既可以轻松卡入完成安装，又不会出现间隙过大导致的晃动问题。在实际临床使用场景中，

　　这款固定卡扣除了应用在对应型号的治疗设备上，也可适配同尺寸接口的其他便携医疗设备，比如便携监护仪、便携超声设备的外接线缆固定，通过更换不同长度的固定螺钉，即可适配不同壁厚的设备盒体，无需对原有设备做任何打孔改装，不会破坏设备的原有结构与保修资质。结构建模过程中，所有折弯处都做了圆角过渡处理，避免应力集中导致的结构断裂，尤其是上部卡槽与立板的连接位置，做了局部加厚的加强筋结构，频繁插拔线缆时也不会出现卡槽断裂的问题；线缆卡槽的圆弧半径根据常用医疗设备线缆的外径做了适配，可卡紧外径在3mm到8mm之间的各类线缆，卡槽开口处做了微小的倒角导向，线缆卡入时无需过度用力即可顺利嵌入卡槽，提升临床使用时的操作便捷性。
