带清洁刷的一体式手持簸箕设计

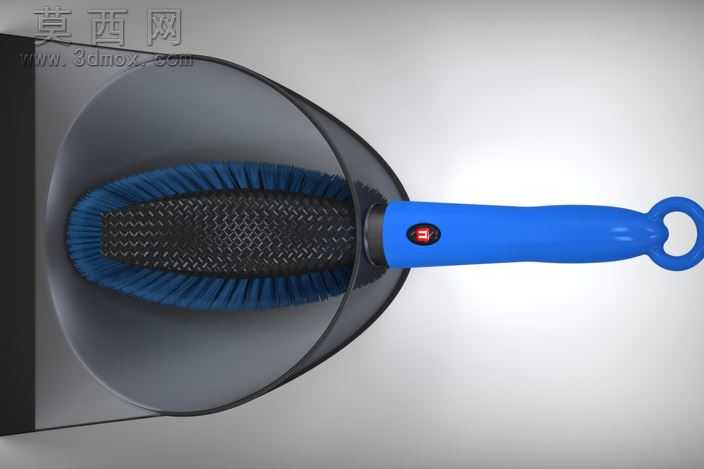

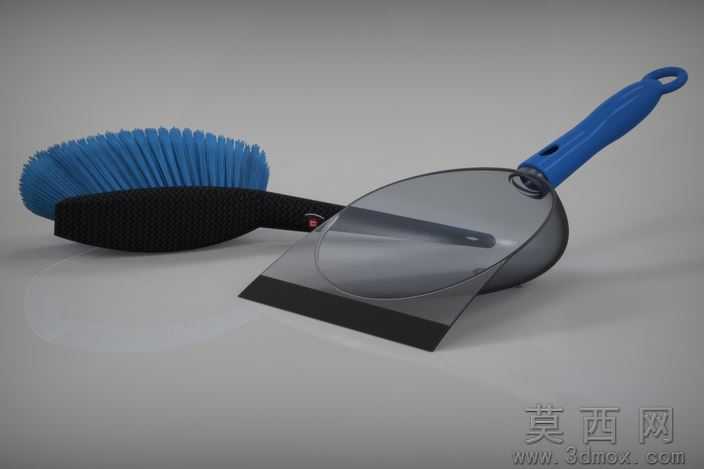

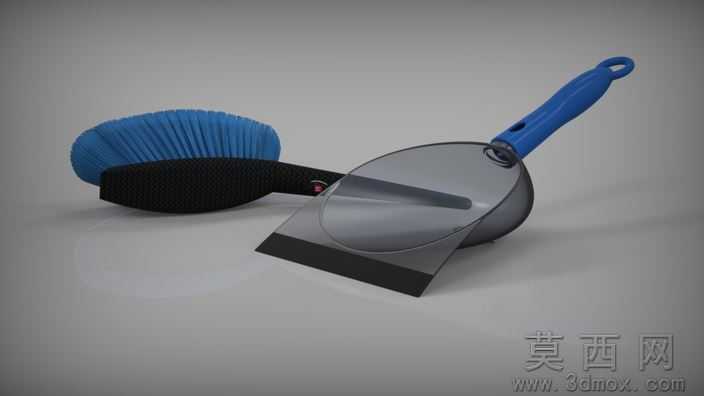

本作品为一体式手持簸箕搭配清洁刷的三维建模设计，建模阶段采用CATIA与NX软件协同完成，首先通过草绘绘制簸箕半透明斗体的曲面轮廓，运用扫掠、曲面缝合、加厚等命令构建出簸箕的半包围盛纳结构，斗体边缘做圆弧过渡处理，避免清洁过程中刮伤接触面，同时在斗体与刷柄衔接的位置做了贴合式卡槽结构，让清洁刷可以稳定嵌合在簸箕斗体内，实现收纳一体化，减少存放占用空间。清洁刷部分的建模拆分了刷柄、刷颈、刷毛固定基座、刷毛四个模块，刷柄采用符合人体工学的弧形曲面设计，末端设置挂孔方便悬挂收纳，刷柄表面做防滑纹理建模，还原握持时的摩擦力表现；刷颈位置做收窄过渡，连接刷毛基座时做圆角强化处理，避免使用过程中应力集中断裂；刷毛部分采用阵列命令模拟密集的刷毛排布，同时对刷毛末端做轻微的角度倾斜处理，还原真实毛刷的清扫贴合度。渲染阶段采用哑光半透明材质赋予簸箕斗体，模拟PP塑料的半透磨砂质感，刷柄采用亮面蓝色工程塑料材质，添加细微的颗粒质感模拟防滑橡胶涂层的触感，开关按键部分采用红色半透明PC材质，添加自发光效果模拟按键的指示灯视觉表现，刷毛部分采用深蓝色尼龙材质，添加细微的纤维纹理提升真实感。场景布光采用三点布光法，主光从侧上方打亮产品主体，辅光弱化阴影死黑区域，轮廓光勾勒产品边缘，背景采用渐变浅灰色突出产品主体，最终渲染图清晰呈现产品的结构细节与材质质感。设计思路围绕日常桌面、小范围清洁场景展开，将簸箕与清洁刷整合为一体，解决传统清洁工具分开存放易丢失、取用不便的问题，刷柄的握持弧度经过多次曲面调整，适配不同手型的握持角度，簸箕斗体的深度与开口角度经过参数优化，既保证清扫时垃圾不会洒落，又能让刷毛完全贴合斗体内部，方便清理残留脏污，整体结构无多余冗余部件，适合注塑量产的工艺要求，所有装配位置都预留了合理的公差间隙，保证实际生产组装的顺畅性。
