专业仪表空气轴承座主轴精密结构设计

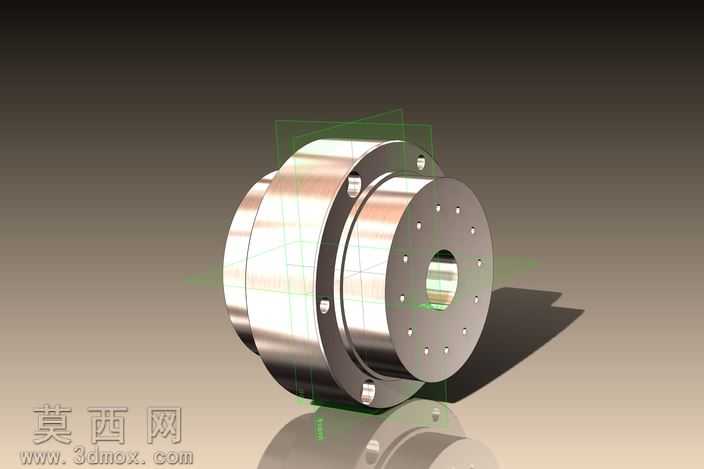

本作品为专业仪表配套的空气轴承座主轴三维建模设计，整体采用回转类零件的对称式结构布局，建模阶段以回转中心为全局基准轴，先通过草图绘制各段轴径、法兰盘、安装孔位的截面轮廓，依托旋转特征生成主体基体，再对端面的周向均布安装孔、定位销孔、密封槽等细部结构进行阵列切除，严格保证各孔位的位置度与同轴度公差，适配精密仪表的高精度回转需求。材质配置上，主体回转部件采用高硬度轴承钢材质，表面添加金属抛光质感的材质贴图，模拟精密加工后的金属光泽，法兰安装面设置细微的磨削纹理，还原实际零件的机加工表面特征，非配合面做哑光金属质感处理，区分不同加工面的工艺效果，提升渲染的真实感。结构设计层面，空气轴承的气浮间隙区域做了等距偏移的结构预留，保证气膜支撑的均匀性，主轴与轴承座的配合段设置了阶梯式定位轴肩，实现轴向的精准限位，法兰端的安装孔采用沉孔设计，避免紧固件突出影响装配平整度，中心通孔做了倒角过渡处理，去除锐边的同时适配仪表内部的走线或光路穿过需求。渲染阶段采用工作室柔和打光方案，主光源从侧上方投射，突出金属零件的轮廓高光与曲面质感，添加地面反射效果模拟零件放置在检验平台上的视觉效果，辅助光源补光消除结构暗部的细节丢失，清晰展现各台阶面、孔位、槽体的结构边界。设计思路围绕精密仪表的低摩擦、高回转精度需求展开，摒弃传统滚动轴承的接触式摩擦结构，采用空气轴承的气浮支撑方案，整体结构紧凑无冗余部件，各安装基准面统一对齐，既保证了回转部件的动平衡性能，也兼顾了装配时的定位便捷性，可直接用于精密仪表类产品的结构验证、装配模拟以及加工工艺参考，模型的各特征参数均可编辑调整，方便根据不同仪表的安装尺寸需求做参数化修改。
