对开剖分式滚动轴承支撑座结构设计

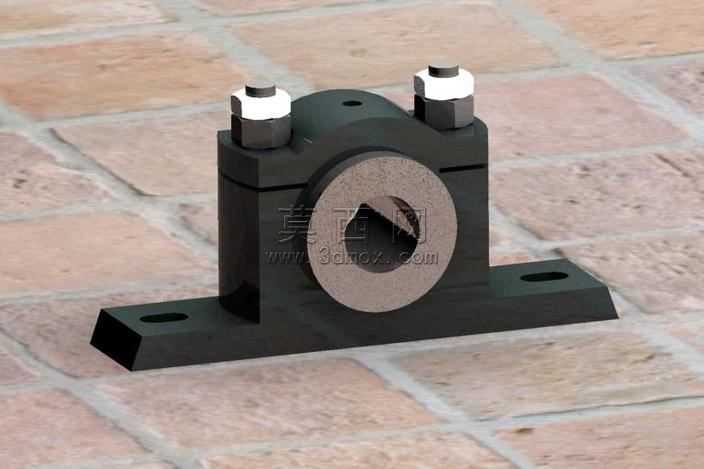

本作品为剖分式轴承座三维建模设计，建模过程严格遵循机械设计规范，从结构拆解到特征搭建均围绕实际装配使用需求展开。建模初始阶段先完成整体结构的基准定位，以底座安装面为核心基准面，绘制底座的二维轮廓草图，通过拉伸特征生成带安装孔的底座基体，两个长圆形安装孔采用切除拉伸特征完成，预留安装调节余量，适配不同安装孔距的固定需求。主体轴承容纳部分采用上下对开的剖分结构设计，建模时先构建下半部分的轴承座基体，通过旋转切除特征生成适配轴承外圈的圆弧容纳腔，圆弧面的尺寸公差按照轴承配合标准预留合理间隙，保证轴承安装后可顺畅转动无卡滞。上半部分的轴承盖与下半座体采用对称结构设计，在剖分结合面处分别绘制螺栓过孔与螺纹孔的定位草图，通过切除特征生成两个螺栓安装位，配套的六角螺栓与螺母单独建模后完成装配约束，还原实际装配时螺栓预紧固定上下座体的结构逻辑。建模过程中对各棱边均做了合理的倒角与圆角处理，既避免应力集中提升零件结构强度，也还原实际机加工零件的工艺特征。材质与渲染阶段，为座体与轴承盖赋予铸铁材质，调整材质的粗糙度参数还原铸铁件哑光深灰的表面质感，为内部的轴承套圈赋予金属铜合金材质，调整反光参数呈现金属加工面的细腻光泽，螺栓螺母赋予标准碳钢发黑的材质效果，地面背景采用砖纹材质并调整光照角度，生成真实感较强的渲染效果图，清晰展现各部件的结构层次与装配关系。设计思路上，剖分式结构相比整体式轴承座，可在不拆卸轴端其他零部件的情况下完成轴承的拆装与维护，大幅降低设备检修的工作量，整体结构紧凑，安装固定便捷，可广泛应用于各类传动轴的支撑场景，建模过程中所有特征均保留参数化编辑属性，可根据不同规格的轴承尺寸快速调整模型参数，生成适配不同轴径的轴承座模型，具备较强的工程实用性。
