学生实训用手动机床虎钳夹持工装

　　这套手动虎钳结构在金工实训车间、普通铣床与钻削工位上属于最基础也最频繁使用的夹持工装，核心作用是把棒料、方块坯件或者小型异形工件稳定压在工作台上，避免切削、钻孔、修锉过程中工件窜动、翘起甚至飞出。从实际工位布置来看，虎钳本体需要通过底部定位键先对齐工作台T型槽方向，再用压板螺栓贯穿钳座两端的安装孔锁紧，安装时要保证固定钳口的工作面与机床进给方向平行，否则铣削出来的台阶面会出现垂直度偏差，钻孔位置也会随工件偏移。

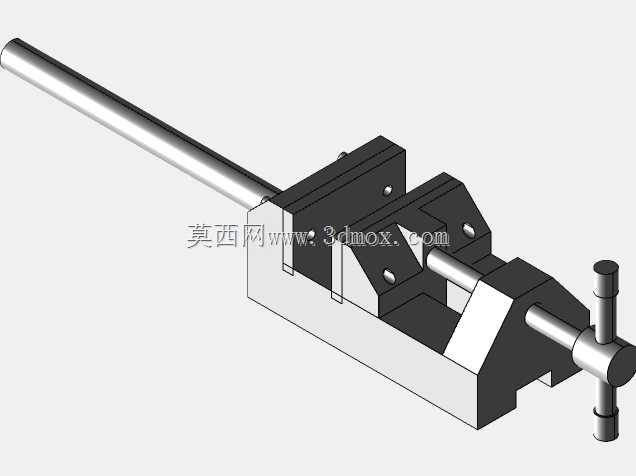

　　夹持动作依靠两根平行导向光轴完成动钳体的直线滑移，长操作杆从钳体尾部横向穿过，转动时带动内部丝杆推进，丝杆端部与动钳块之间采用回转配合，旋转手轮的扭矩转化为沿钳身长度方向的夹紧力；前端伸出的加长杆既可以在粗夹紧时提供更大力臂，也方便实训学员快速开合钳口，不需要反复摇动手轮走完整个行程。钳口部分做了可拆卸的硬质钳牙设计，直面钳牙适合夹持规则方料、六面体工件，若更换带V型槽的软钳口，还可以装夹圆棒、轴类零件，防止圆柱面被夹出压痕同时保证同轴定位。

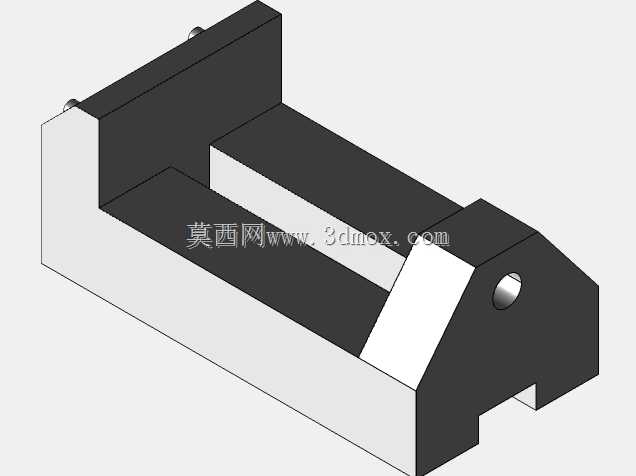

　　结构设计上把固定钳身和滑动钳体都做成了箱型加厚截面，不是单薄的平板拼接，夹紧时钳口根部承受的弯矩会分散到整个底座腔体，长期满负荷夹持也不容易出现钳口外张变形。两根导向轴分别布置在丝杆上下两侧，动钳体滑移过程中不会绕丝杆轴线偏转，开合全程钳口平行度保持一致，哪怕新手学员操作时单边受力，动钳块也不会卡滞。侧面的加力手轮位置预留了足够操作空间，工作台锁紧后操作人员站在工位正前方就能完成松紧动作，不需要探身到机床加工区域内，规避了切屑飞溅区域的操作风险。

　　从安装边界考量，钳身整体长度方向要在工作台台面范围内预留出工件伸出空间，夹持长条形工件时，未被钳口覆盖的悬伸段不能超过钳口高度的两倍，否则切削振动会让工件端部颤振，此时需要配合尾座顶尖或者辅助支撑块托住悬伸端。钳座底部的基准面做了大面积精加工，和工作台台面贴合后接触均匀，锁紧压板时不能单侧过度施压，要对角交替拧紧螺栓，避免钳身被压歪导致固定钳口抬升。

　　在实训教学场景里，这套结构拆解后可以直观展示丝杆传动、直线导向、夹紧力放大这几个经典机械原理，学员能亲手测量导向轴与铜套的配合间隙、观察梯形螺纹的牙型结构，理解为什么夹紧机构要具备自锁特性——当撤掉操作杆的外力后，丝杆螺纹的摩擦力会锁住夹紧位置，铣削振动不会让钳口自行松脱。日常使用中，导向轴表面要定期涂抹薄层润滑脂，切屑落入滑移缝隙后要及时拉开钳体清理，避免铁屑卡入导向面划伤光轴；钳牙磨损出现打滑痕迹后，可以松开紧固螺丝更换新钳口，不需要整体报废钳体，维护成本很低。针对不同加工工况，粗加工重切削时可以在钳口和工件之间垫紫铜皮增大摩擦力，精加工薄件时则更换铝制软钳口，通过预夹后镗削钳口工作面的方式获得和机床主轴完美平行的夹持基准，保证批量小件的加工一致性。
