多通法兰汇流壳体结构设计

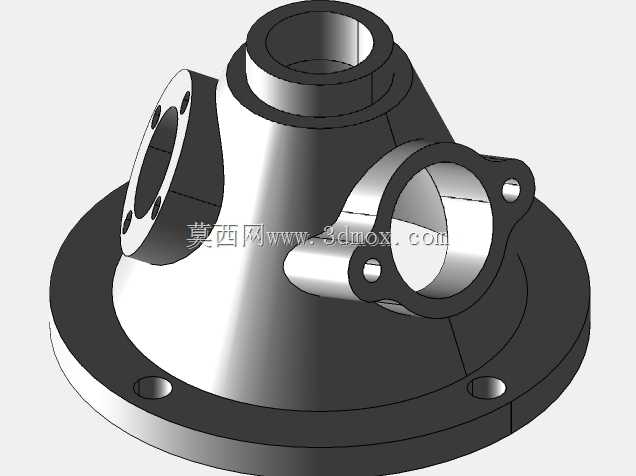

　　该零件以底部圆形安装法兰为承载基础，主体采用锥形过渡腔体，将底座大直径轮廓与上方较小接口平滑连接，能够在有限高度内兼顾结构刚度、内部通流空间和外部管路布置。底座法兰沿周向布置安装孔，可通过螺栓固定在机架、平台或配套基座上；法兰面承担定位、压紧和密封边界作用，设计时需要关注孔位分布圆、螺栓通孔直径、法兰厚度以及底面平面度，避免装配后出现局部翘曲或密封面受力不均。

　　壳体外侧分布三个带法兰的侧向接口，接口轴线在空间中呈不同方向布置，适合用于多支路管路连接、介质分流汇合、实验台管路转接或教学测绘场景。每个接口端部均设置连接法兰和小孔，小孔可用于螺栓紧固、定位销穿装或辅助固定。接口法兰与主体之间通过短圆柱颈和局部加厚区域过渡，能够降低管口根部应力集中，同时为焊接、铸造或机加工后的修整留出结构余量。对于需要密封的使用场景，法兰端面应保持足够平面度，并根据介质压力选择垫片、密封圈或端面密封结构。

　　从结构思路上看，锥形外壁并非单纯造型处理，而是承担力流传递作用。底部法兰承受整机安装约束，侧向管口承受管路重量、接头拉力以及内部压力产生的附加载荷，锥形壁可以把这些载荷较均匀地传递到底座，减少直角转折造成的刚度突变。主体壁厚在模型中保持连续，管口与主腔相交区域形成复杂相贯结构，这也是建模和后续制造中的重点。三维设计时需要保证各接口内孔与主腔体连通，相贯线处不能出现残留实体、错误薄壁或非流形边；若用于铸造，应进一步考虑拔模斜度、圆角过渡、最小壁厚和清砂空间；若采用焊接成型，则需区分筒体、管口、法兰和底板等拆分件，预留坡口和焊后加工余量。

　　安装边界方面，底部圆盘决定了零件在设备中的占位范围，设计初期应先确认底座外径与安装孔分布圆是否能够放入目标工位。侧向三个接口向外伸出后会形成较大的旋转包络，尤其在管路接头、阀门或软管装配后，实际维护空间会比零件本体更大。布置设备时不能只测量壳体本体轮廓，还应给接口法兰螺栓拆装、扳手回转、管道对中和密封件更换留出操作距离。上方接口位于锥形腔体顶部，适合接入竖直方向管路或作为检修、排气、仪表安装接口；其孔径和法兰尺寸应与侧向接口协调，避免某一支路通流面积过小造成瓶颈。

　　在实际用途上，这类多通汇流壳体常见于教学实验装置、流体管路演示台、小型分配器、非标设备气路或液路转接单元。它不追求高速运动，也不承担复杂传动功能，其核心价值在于把多个方向的管路集中到一个稳定腔体上，并通过底部法兰实现可靠固定。结构设计时应围绕密封可靠性、接口可达性和腔体刚度展开：低压工况可采用较轻壁厚和普通平垫密封，较高压力或频繁振动工况则应增加法兰厚度、加大根部圆角，并校核螺栓规格与管口载荷。

　　建模过程中，可先建立底部法兰和中心腔体的旋转特征，再按接口方向创建基准轴和法兰端面，分别生成侧向短管、端部法兰及安装孔。多个管口与主腔合并后，应检查内壁相交区域是否平滑，必要时增加内圆角以改善流动和应力分布。底座孔、侧向法兰孔宜采用圆周或特征阵列方式建立，便于后期按螺栓规格统一调整。外形尺寸调整时，应同步维护接口高度、法兰面距离、孔位角度和腔体最小壁厚，不能只缩放外观而忽略装配干涉。

　　从工程表达角度看，该模型适合用于多接口空间关系校核、法兰连接结构演示、铸造或焊接工艺讨论以及三维建模训练。零件虽然没有复杂传动齿面，但空间管口相贯、法兰孔位协调和安装包络检查都具有典型机械设计特征，能够帮助设计者理解腔体类零件从结构构想到装配落地的关键约束。
