ArduinoNano开发板嵌入式防护安装盒

　　这款结构件围绕小型开源控制板的现场部署需求展开，整体采用框型半包式构型，核心作用是把裸板状态的Arduino Nano控制模块约束在固定空间内，隔绝车间调试台、小型自动化设备控制柜、教学实验台场景下的误触碰、接线拉扯、金属碎屑搭接风险。日常做小型非标设备改造时，很多开发者会直接把Nano板用扎带捆在设备型材上，杜邦线受外力晃动很容易扯松焊盘，金属加工工位的铁屑飘到引脚之间还会引发短路，这个安装盒的设计刚好解决这类零散部署的痛点。

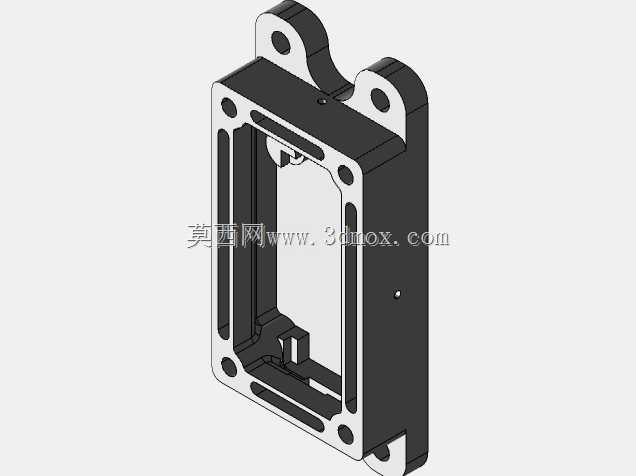

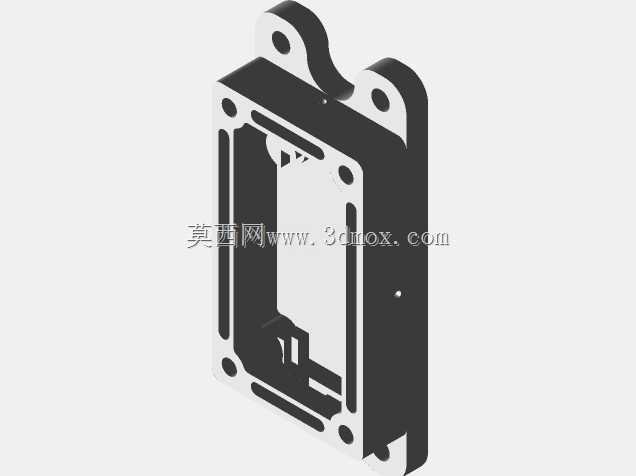

　　从结构细节来看，盒体主体为矩形围框，四周预留了对应开发板轮廓的避让槽，板卡可以从框体侧面滑入定位，围框边缘的凸台刚好托住PCB板的侧边，不需要额外打胶固定，后期拆换板卡时直接推出即可。盒体顶部延伸出两个带通孔的挂耳，挂耳的孔位适配常用的M3自攻螺丝或者M3螺栓螺母组合，既可以直接锁在设备钣金壁面，也能配合铝型材内置螺母固定在2020、3030型材框架上，挂耳和盒体主体做了圆弧过渡加强，避免拧紧螺丝时安装位出现应力断裂。围框的四个角位都设计了沉孔结构，当需要搭配上盖做全封闭防护时，可以直接从沉孔处穿螺丝把上下盖锁紧，沉孔深度足够让螺丝头完全埋入结构面，不会突出刮擦周边布线。

　　盒体侧壁特意预留了多处开口，对应Nano板的USB接口、外接引脚排座位置，调试时不用把板卡从盒里取出，直接插USB线就能烧录程序，外接的传感器线、动力控制线也可以从对应开口直接引出，不用大幅度弯折线材。框体内部还做了几处限位卡扣，板卡滑入后卡扣刚好卡在PCB板的边缘空位，不会碰到板上的电容、芯片等贴片元件，避免装配时磨坏元器件。侧壁上的小孔位可作为走线固定点，细线可以用扎带穿过小孔把线束绑定在盒体上，进一步降低接线端的拉扯受力。

　　设计过程中优先考虑了3D打印成型的工艺性，所有壁厚都控制在1.6mm以上，打印时不需要添加支撑，悬垂位置全部做了45度以上的自支撑角度，FDM打印机直接平放就能打出合格件，不用做后期支撑拆除的工序。整体安装边界紧凑，盒体内部净空比Nano板的外形每边多出0.3mm间隙，既方便板卡轻松滑入，又不会让板卡在框内出现明显晃动，外部整体轮廓尺寸适配控制柜内DIN导轨旁的空余空间，也可以直接固定在小型移动机器人的底盘上层板上，不会占用过多安装位置。

　　在实际应用里，这类安装盒既可以用在学生电子实训的工位上，避免实验过程中板卡随意摆放导致引脚弯折，也可以集成到小型温控装置、步进电机驱动控制盒、环境监测节点里面，把控制核心和周边驱动板隔离开，减少动力线对控制信号的干扰。结构上没有多余的复杂特征，修改孔位尺寸、调整挂耳位置都很方便，工程师可以根据自己的设备安装空间快速改型，衍生出适配不同尺寸开发板的防护固定结构。
