剖分式双螺栓固定滑动轴承座三维设计

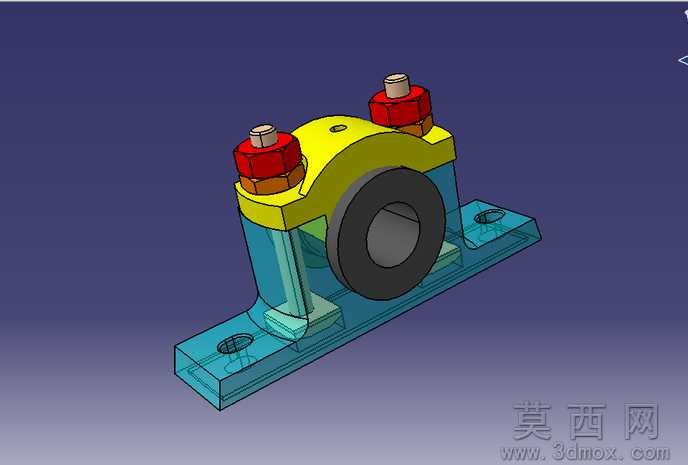

本作品为剖分式双螺栓锁紧滑动轴承座的三维参数化建模成果，建模过程严格遵循机械设计规范，先从底座部分的草图绘制入手，精准绘制底座安装板的轮廓，预留两个对称的安装沉孔用于整机固定，向上拉伸形成轴承座的下支撑腔体，腔体的内圆弧面严格匹配轴承外圈的公称直径，保证轴承安装后的同轴度要求。上盖部分采用与下座体配对的半圆弧结构，结合面处做了精准的贴合面处理，保证上下合模后内孔圆度误差控制在合理范围内。顶部设计两个对称的螺栓锁紧工位，分别配置六角螺母与锁紧螺栓，螺栓头部做了防滑纹理处理，螺母与上盖接触面添加了平垫结构，模拟真实装配中的防松设计，通过螺栓预紧力实现上下盖的紧密压合，完成对内部轴承的径向固定。建模过程中对各零件的装配关系做了完整的约束定义，底座与上盖采用同轴约束加贴合面约束，螺栓与安装孔采用同轴约束，螺母与螺栓采用螺纹配合约束，完整还原了真实产品的装配逻辑。渲染环节采用半透明材质展示底座的内部腔体结构，清晰呈现轴承的安装空间，上盖采用醒目的黄色工程塑料质感材质，紧固件采用标准的碳钢金属材质，轴承外圈采用深灰色哑光金属材质，不同材质的区分让整体结构层次分明，各部件的位置关系一目了然。设计过程中充分考虑了该类轴承座的实际使用场景，整体结构紧凑，安装固定方式简单可靠，双螺栓对称锁紧的结构可以提供均匀的锁紧力，避免单侧锁紧导致的内孔变形，保证轴承运转过程中的同轴度，降低运转过程中的磨损与异响，可用于低速重载的传动轴支撑场景，模型完整还原了产品的所有结构细节，无多余的冗余特征，各部分壁厚均匀，符合铸造类五金零件的工艺设计要求，可直接用于教学演示、结构参考或者二次设计开发使用。
