连李V351设备内置可移动主板承载托盘

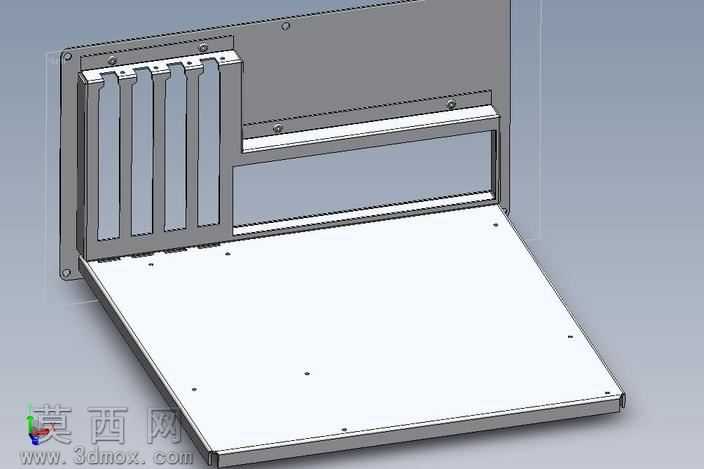

本作品为设备内置主板承载托盘的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，所有结构尺寸严格遵循±0.5mm的公差要求，确保后续加工与装配的精度匹配。建模过程中先完成整体基准坐标系搭建，以托盘底部承载平板为基础特征，依次绘制侧边安装立板、上部卡槽限位结构、中部镂空让位区域，每一处折弯、开孔、翻边特征都对应实际钣金加工的工艺要求，避免出现无法落地的设计结构。渲染阶段采用哑光金属材质模拟钣金主体的表面质感，对承载平板赋予浅白色哑光涂层材质，还原实际产品的表面处理效果，场景搭配柔和的环境光与定向补光，清晰呈现结构的层次关系，避免阴影遮挡关键装配位置。材质设置上区分了不同结构的功能属性，安装立板采用冷轧钢材质参数，卡槽部位添加轻微的耐磨材质属性，底部平板设置防滑的表面粗糙度参数，让模型视觉表现更贴近真实物料。结构设计上，上部设置多道平行卡槽用于主板的插接限位，卡槽间距经过精准计算适配对应规格主板的安装尺寸，侧边立板预留标准安装孔位用于整体托盘在设备机箱内的固定，中部大尺寸镂空区域用于设备内部走线与散热通风，底部平板为整面平整承载面，边缘做折弯收边处理提升整体结构强度，同时避免锐边划伤安装人员与元器件，整体结构支持抽拉式移动，方便主板的安装调试与后期维护。设计思路围绕设备内部主板安装的实际需求展开，兼顾结构强度、安装便利性、散热性能与空间利用率，在保证足够承载能力的前提下尽可能做镂空减重，同时预留足够的操作空间方便主板的拆装，所有孔位与卡槽位置都经过装配干涉校验，确保与对应规格主板、机箱内部结构无装配冲突，整体结构简洁实用，符合钣金加工的工艺规范，可直接用于生产加工的参考依据。
