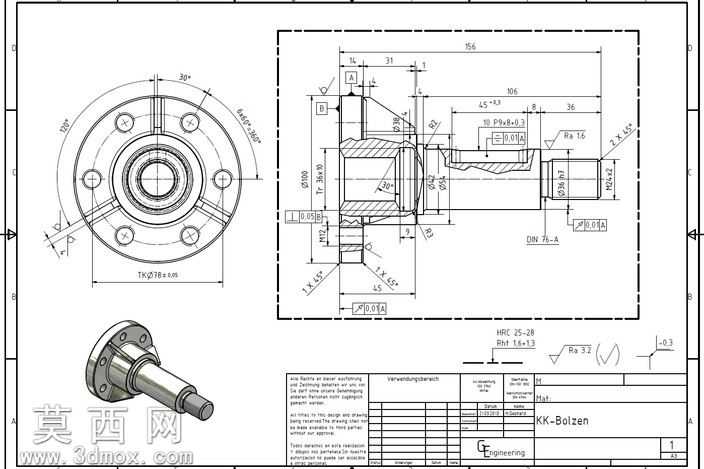

带法兰轴类连接零件工程设计图纸

本次设计的带法兰轴类连接零件，建模阶段首先梳理工程图纸的全部尺寸基准，以法兰端面为轴向定位基准，以轴件回转中心为径向基准，先绘制法兰端的截面轮廓：包含六个沿圆周均布的安装通孔、中心轴孔的阶梯结构，通过回转特征生成法兰端的基础实体，再逐段绘制轴身的阶梯轴轮廓，依次完成不同直径轴段的拉伸衔接，针对轴段上的螺纹结构、退刀槽、密封槽特征，采用螺旋扫描结合切除拉伸的方式完成细节构建，保证各轴段的同轴度公差符合图纸标注要求。建模过程中严格对照图纸的形位公差标注，对法兰端面的垂直度、各轴段的圆柱度、安装孔的位置度逐一做特征校验，还原图纸上标注的粗糙度要求对应的表面加工特征，对轴端的倒角、圆角过渡结构做精细化处理，避免应力集中的结构缺陷。材质配置阶段根据零件的使用工况，为法兰端和轴身匹配合金结构钢材质，调整材质的金属反光度、表面粗糙度参数，渲染时采用正交视角搭配工程展示常用的柔和打光，清晰呈现法兰端的安装孔分布、轴身的阶梯结构、各部位的尺寸关联。设计思路上围绕零件的传动连接功能，优先保证法兰端与对接构件的安装适配性，六个均布孔的位置精度直接决定连接的可靠性，因此在建模时对孔位的角度、节圆直径做参数化约束，方便后续调整适配不同的安装规格；轴身的各段直径设计匹配对应的轴承、传动件安装需求，退刀槽、密封槽的位置严格对应装配时的零件避让需求，轴端的螺纹段用于锁紧端部装配件，整体结构兼顾传动扭矩传递、安装定位精准、长期运行耐磨的需求。建模完成后对照二维工程图逐一核对所有线性尺寸、角度尺寸、公差标注，确保三维模型与二维图纸的1:1对应关系，可直接导出用于后续的加工编程、装配模拟、工程分析环节，零件的结构设计充分考虑加工工艺性，各轴段的直径差符合车削加工的走刀要求，法兰端的安装孔可通过钻削一次加工成型，没有难以加工的封闭内腔结构，适合常规机械加工流程生产。
