模数7齿数20直齿圆柱传动齿轮

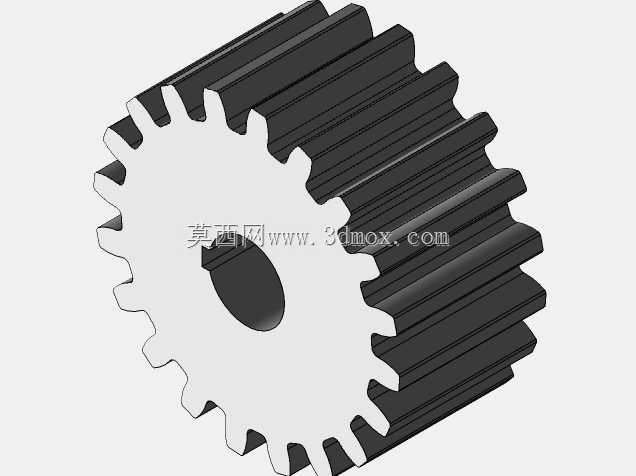

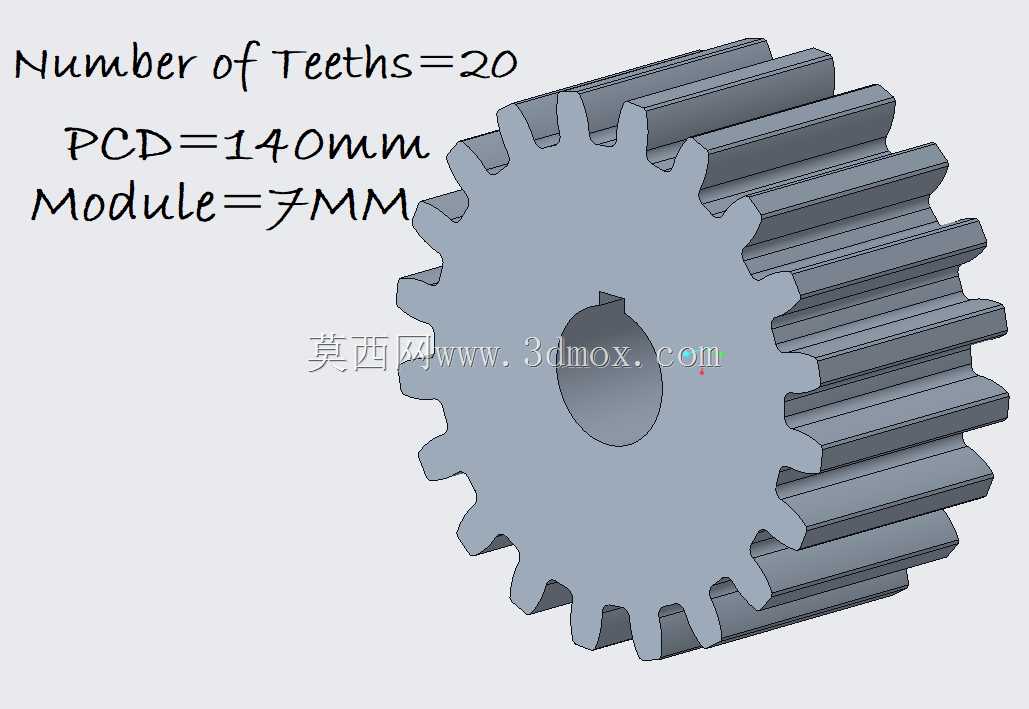

　　这款直齿圆柱齿轮的核心参数为齿数20、分度圆直径140mm、模数7mm，属于中低速重载传动场景下常用的标准直齿齿轮结构，整体采用实心轮体搭配中心键槽孔的经典布局，轮齿沿轴向等宽延伸，没有斜齿、人字齿的轴向分力，安装对中要求更低，轴向承载结构可以做得更紧凑。

　　从实际设备适配场景来看，这类齿轮大量出现在小型二级减速器的低速级输出端、农用拖拉机的动力分动箱、矿山给料设备的传动辊驱动端、普通机床的进给传动链以及工装夹具的手动调节机构里。直齿的啮合特性决定了它在转速不超过每分钟数百转、传动扭矩偏大、需要频繁正反转切换的工况下表现稳定：轮齿啮合时沿全齿宽同时进入接触，不会产生斜齿轮那样的轴向推力，配套的支撑轴承只需要承担径向载荷，选普通深沟球轴承或者短圆柱滚子轴承就能满足使用，不需要额外布置角接触轴承来抵消轴向力，整机的轴承采购成本和箱体加工难度都能明显下降。

　　结构设计上，20齿的齿数选择避开了根切风险区间——标准渐开线直齿不根切的最少齿数是17，20齿的齿形饱满度更好，齿根过渡圆角的应力集中系数更低，在承受冲击载荷时不容易出现齿根断裂。模数7mm对应的齿全高约15.75mm，齿厚在分度圆处约11mm，单齿的抗弯截面模量足够大，传递数千牛米的瞬时冲击扭矩也不会出现断齿。中心孔加工有平键键槽，和配套传动轴通过平键实现周向固定，轴向可以用轴肩配合挡圈或者锁紧螺母完成限位，装配时不需要复杂的过盈热装，现场维修更换时用拉马就能顺利拆出，维护便利性很强。

　　外形尺寸边界方面，齿轮的齿顶圆直径为分度圆直径加2倍模数，也就是154mm，齿根圆直径为分度圆直径减2.5倍模数，约122.5mm，设计箱体内部容纳腔的时候，齿顶和箱体内壁的安全间隙留5到10mm即可，对应的腔体内径做到170mm左右就不会出现运转剐蹭。轮体的轴向齿宽可以根据传递扭矩的大小在70mm到100mm区间选取，齿宽系数取10到15倍模数，既保证足够的接触面积分摊齿面压应力，也不会因为齿宽过大导致载荷沿齿向分布不均——如果两根传动轴的平行度加工误差偏大，过宽的轮齿反而会出现一端偏载磨损，反而缩短使用寿命。

　　建模过程中齿形采用标准渐开线廓形生成，齿顶保留0.25倍模数的齿顶高系数对应的齿顶厚度，齿根处加工出自然过渡圆角，避免三维模型里出现尖锐直角导致后续有限元应力分析时应力值失真。中心孔和键槽的尺寸按照对应轴径的国标平键规格匹配，比如如果适配60mm直径的传动轴，键槽宽度就取18mm，深度按照轴槽深7mm、轮毂槽深4.4mm的标准绘制，加工出来的零件可以直接和标准轴、标准键互换，不需要单独修配。

　　实际选型搭配的时候，配对齿轮的齿数可以根据传动比需求选择，比如和40齿的同模数齿轮搭配就能得到2:1的减速比，中心距为两个齿轮分度圆半径之和，也就是(140+280)/2=210mm，箱体上两个轴承孔的中心距直接按这个尺寸加工即可，装配后侧隙可以通过齿轮副的中心距公差微调，保证齿侧留有0.3到0.5mm的运转间隙，补偿热膨胀和润滑脂的容纳空间。这类齿轮的毛坯一般选用45号钢锻件，正火处理后齿面硬度可以达到HB220左右，要是工况磨损更严重，也可以对齿面做高频淬火，硬度提升到HRC45以上，使用寿命能提升数倍。
