工业传动铰接式制动拉杆结构设计

　　这套制动拉杆构件多用于行走机械、工业输送线、卷扬制动机构以及中小型工程机械的驻车与行车制动回路中，承担把制动操纵端的直线或摆角驱动力传递到制动执行端的作用，是整套制动系统里把人力、液压推力或者凸轮摆动力转化为制动蹄张紧、制动带抱紧动作的中间传力部件。在现场设备布局里，这类杆件往往布置在车架侧梁、制动基座与执行摇臂之间，周边需要预留足够的摆动空间，避免杆件在全行程动作时和周边管线、机架护板发生运动干涉。

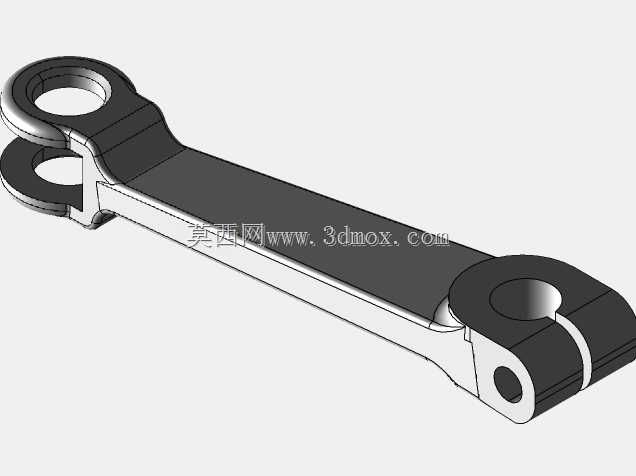

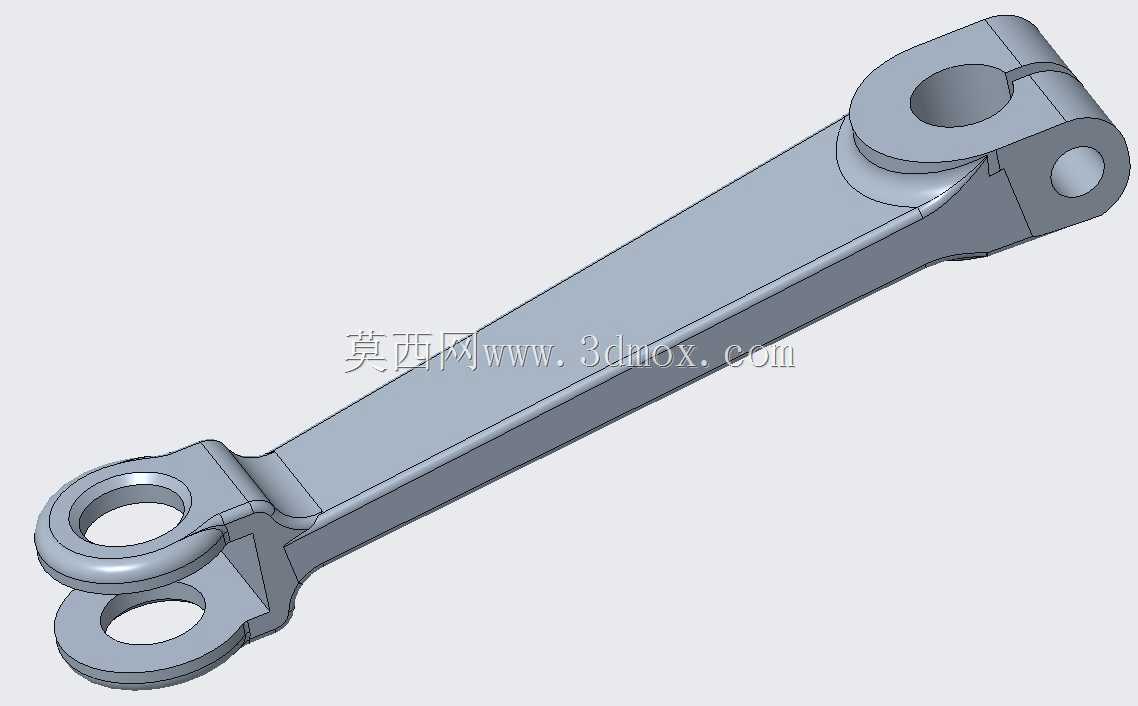

　　从结构形态来看，杆件主体采用长条形变截面承力梁设计，杆身中段截面厚实，沿长度方向做了平顺的过渡拔模，既保证轴向拉压载荷下的刚性，也能在制动瞬间承受交变冲击时避免局部应力集中。杆件一端设置分体夹装式铰接孔位，孔侧开出锁紧缝隙，配套紧固件锁紧后可以抱紧对应铰接销轴，消除配合间隙，在频繁制动动作中不会出现旷量；该端旁侧还附带一个横向小铰接孔，用来连接复位弹簧、联动小连杆或者行程触发拨片，满足多回路联动制动的布局需求。杆件另一端采用双耳并行铰接结构，两个同轴吊耳分别开设贯通销孔，安装时销轴穿过双耳和配套摇臂端头，双支撑面的布局可以大幅降低销轴单侧受弯的载荷，传递大制动力时铰接面受力更均匀，长期运行后铰接位置的磨损量也更小。

　　建模过程中首先要敲定三个核心铰接点的中心距，这一尺寸直接决定制动行程的传动比：中心距过长会让操纵端需要的动作行程变大，过短则会放大传动力、导致执行端制动张紧量不足。杆身的走向并非简单直杆，在靠近两端铰接座的位置都做了局部加厚凸台，凸台和长杆身之间全部采用圆角过渡，避免热处理或者受冲击时在截面突变位置产生裂纹。双耳端的两个耳板间距需要和配对摇臂的端头厚度匹配，预留合理的侧向装配间隙，既不能间隙过大导致销轴受剪时出现附加弯矩，也不能间隙过小造成装配卡滞。夹装端的内孔尺寸要和对应销轴采用过渡配合，锁紧缝隙的宽度控制在合理范围，螺栓锁紧后缝隙产生的弹性变形可以提供足够的抱紧力，同时不会让孔圆度出现超差变形。

　　实际选型适配时，要先核算整套制动系统需要的最大传力：制动执行端把制动片压紧到制动轮所需的推力，经过杠杆比换算后得到拉杆需要承受的最大轴向拉力，再结合动载系数校核杆身的拉伸强度、两端铰接孔的挤压强度以及销轴的剪切强度。安装边界上，要确认三个铰接点在制动全行程中的运动轨迹，拉杆在从松开状态到完全制动状态的摆动过程中，杆身外轮廓和周边固定部件的最小安全间隙需要满足设备运行规范，铰接位置要预留注油或者装配防尘套的空间，双耳端的销孔端面要留出销轴穿装、开口销或者轴用挡圈的安装位置，夹装端的锁紧螺栓侧要留出扳手操作空间，避免后期维护时无法拆装。

　　这类杆件的结构设计兼顾了传力刚性、装配便利性和长期耐磨损需求，双铰接端的不同结构形式分别适配了固定基座铰接和活动摇臂铰接的不同工况，杆身的变截面设计在控制整体重量的同时保证了薄弱位置的强度，能够在频繁制动的交变载荷工况下长期稳定工作，三维建模时完整还原了所有铰接孔、锁紧缝隙、过渡圆角和安装凸台的细节，可直接用于结构干涉检查、制动行程模拟以及后续工程图出图和加工工艺编制。
