开口销式联轴器传动接头结构设计

　　这套开口销式传动接头主要用于中小载荷传动轴系的快速对接场景，在轻工输送线、小型减速机输出端、农用机具动力传递以及实验台架改造中比较常见。它的核心思路是用一根横穿接合部位的销件承担扭矩传递，同时利用销与槽、孔之间的配合限制两轴相对转动，结构比凸缘联轴器简单，拆装时不需要移动两侧设备太多距离，对维护空间紧张的机架比较友好。

　　从装配关系看，接头由左侧带法兰盘的空心轴段、右侧带台阶的实心轴段、彩色示意中的绿色套筒主体、蓝色端盖以及红色开口销组成。左侧轴件外伸段加工有长键槽，轴端保留圆柱定位面，根部扩出法兰环，法兰内孔与轴身贯通，可套装在设备输出轴上并通过键连接传递扭矩；右侧轴件同样设置键槽和多级台阶，一端伸入套筒内部，另一端用于连接负载侧轮系或联轴器。绿色套筒作为中间接合体，两端内孔分别容纳两根轴头，侧壁预留销孔，红色开口销穿过套筒和轴头横孔后张开锁止，防止运转中销件轴向窜出。

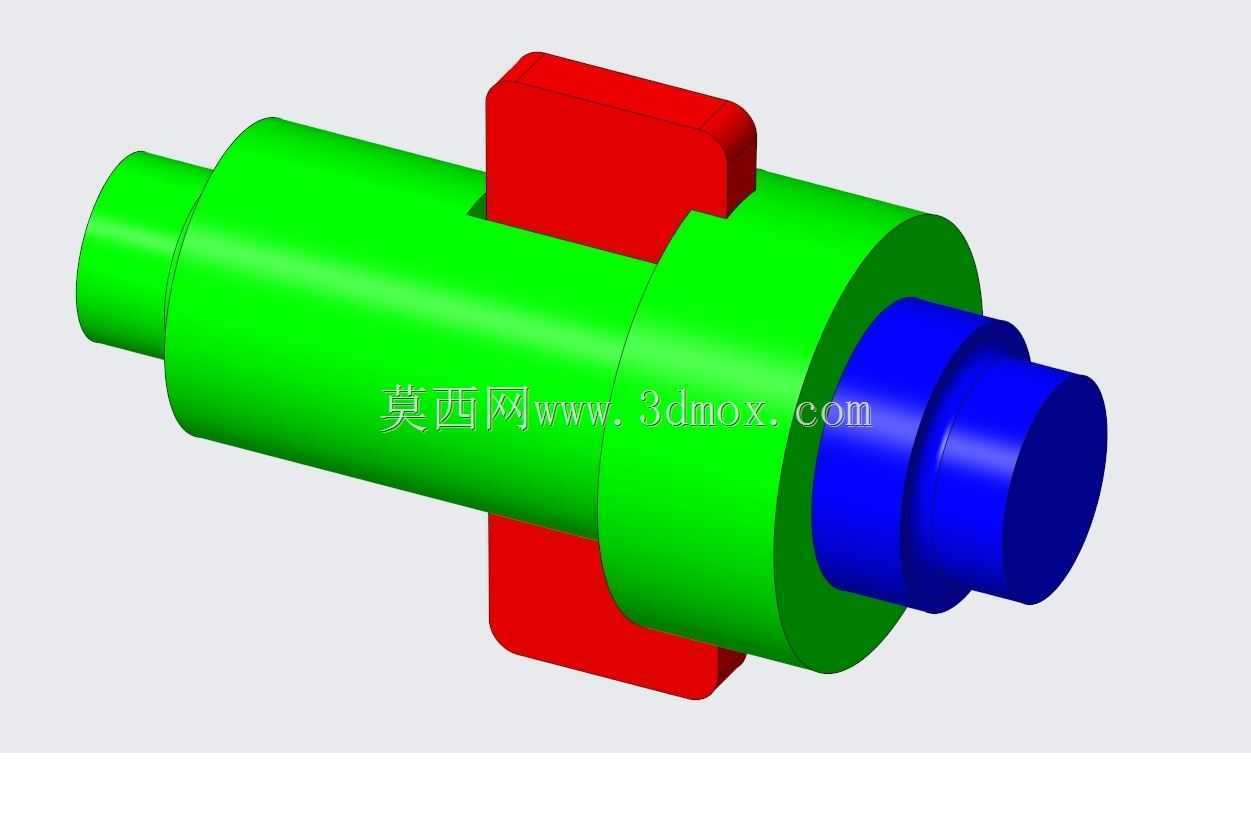

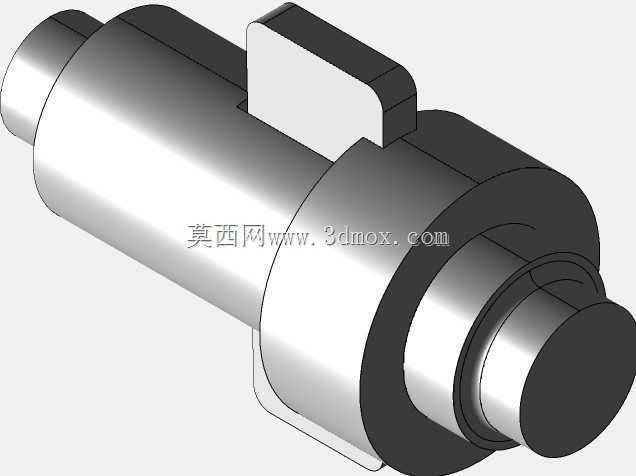

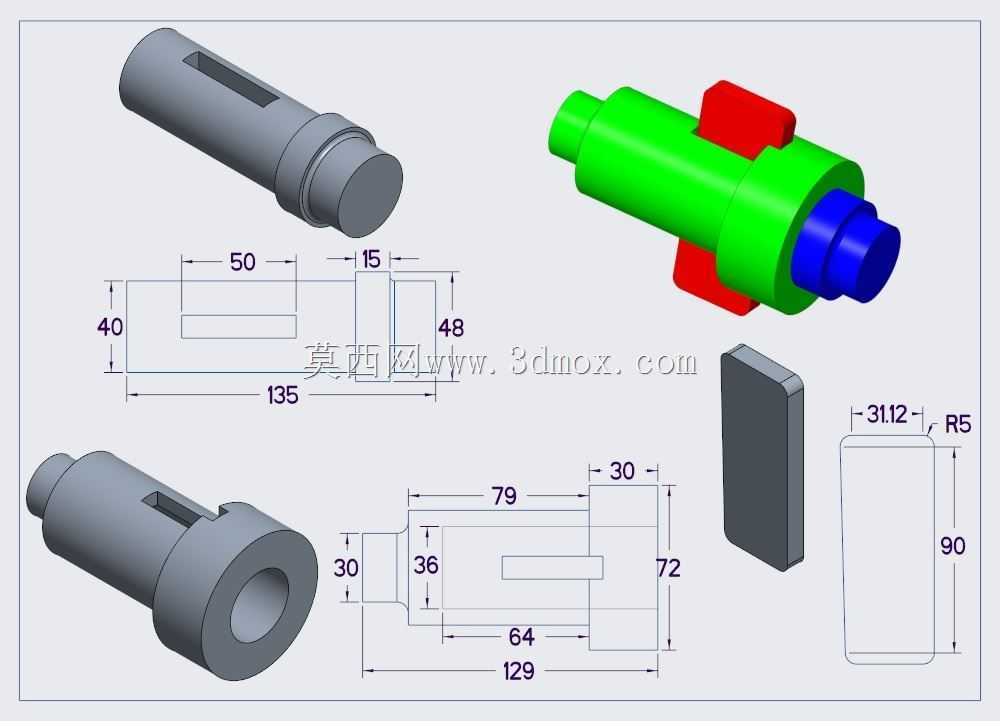

　　尺寸边界方面，图中给出的工程标注可直接用于布局校核。左上轴段总长135，其中键槽区域长度50，轴端到台阶定位尺寸15，轴径方向标注40与48，说明该轴段存在两级圆柱面，48对应法兰或加粗配合段，40为外伸工作轴径。左下空心轴件总长129，法兰端内孔与外圆形成30的壁厚方向尺寸，轴身键槽长度64，槽端距轴肩36，右端配合段长度79、外径方向尺寸72，末端台阶长度30。独立销件的轮廓尺寸为90长、31.12宽，属于扁方销结构，配合轴上的扁槽而非圆孔，这种设计能增大接触面积，降低销孔局部压应力，比圆柱销更耐反复冲击载荷。

　　实际选型时，这类接头适用于两轴对中精度一般、转速不高的场合。销连接属于刚性接合，不能补偿径向或角向偏差，因此安装时仍需校正同轴度，销与槽的配合建议选过渡配合，既保证装配时能轻敲到位，又避免运行中产生过大冲击间隙。开口销选用弹性钢材，穿过横孔后将两脚掰开贴紧轴面，检修拆卸时用钳子拔销即可分离两根轴，不用把整台电机或减速机从底座上拆下，这在连续生产线上能明显缩短停机时间。

　　建模过程中需要重点处理几处细节：一是键槽两端的退刀槽或圆角，若按尖锐直角建模，导入工程图后会遗漏工艺结构，实际铣削键槽时刀具半径会自然形成圆弧；二是销孔与扁槽的贯通关系，销件要同时穿过套筒壁和轴头，三个零件的孔位必须在装配体中做关联约束，单独零件建模容易出现孔位错位；三是法兰端面与轴肩的垂直度，这是轴系轴向定位的基准，建模时应保证端面与轴线垂直，装配时该面贴紧设备轴肩，决定接头的轴向位置精度。

　　功能特性上，这种接头牺牲了一部分缓冲吸振能力，换取结构简单、成本低廉、拆装便捷的优势。在载荷平稳或轻微冲击的传动中，销件本身可作为过载保护元件——当扭矩超过设计值，销被剪断，动力中断，保护后端齿轮或电机不被损坏；更换新销即可恢复运行，维修成本远低于整体更换联轴器。设计时可根据传递扭矩核算销的剪切面积，扁销的双剪切面承载能力比同直径圆柱销更高，配合90长度的销体，能覆盖常规小型输送机、搅拌装置的动力需求。

　　安装边界上，套筒外径与红色销突出部分需要预留径向操作空间，销的装入侧至少留出大于销长90的直线空间，便于穿销和后续拔销；轴端伸入套筒的深度要覆盖销孔中心，保证销同时穿过轴体而非仅搭在轴端，否则会出现接触面积不足、销件弯曲变形的问题。两侧轴的台阶面分别抵靠套筒两端面，形成轴向定位，装配后轴系不会沿轴向窜动。整体结构没有复杂曲面，全部由回转体、平面槽和穿孔构成，适合车削、铣削常规加工，零件数量少，备件管理方便，在通用机械传动改造和非标设备设计中是一种实用性很强的轴系连接方案。
