这套单片摩擦离合传动组件,在常规工业传动场景里主要承担主动端与从动端之间的动力通断控制,区别于刚性啮合类离合器,它不需要两侧轴件完全停转或者严格对位就能完成接合动作,在带载荷启动、工况频繁切换、需要过载打滑保护的生产线里适配性很强。从现场使用逻辑来看,主动侧动力输入之后,摩擦副在轴向压紧力作用下逐步贴合,接触面依靠摩擦力传递转矩,接合过程中允许短时间的相对滑磨,不会像牙嵌离合器那样在高速挂合时产生刚性撞击,对配套的齿轮、轴段、电机输出端都能起到缓冲保护作用。

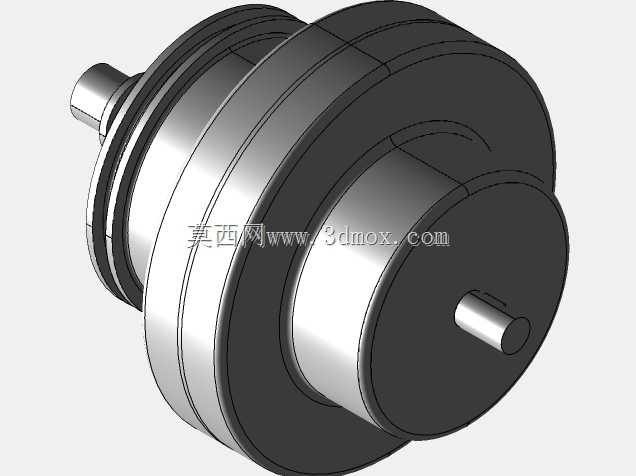

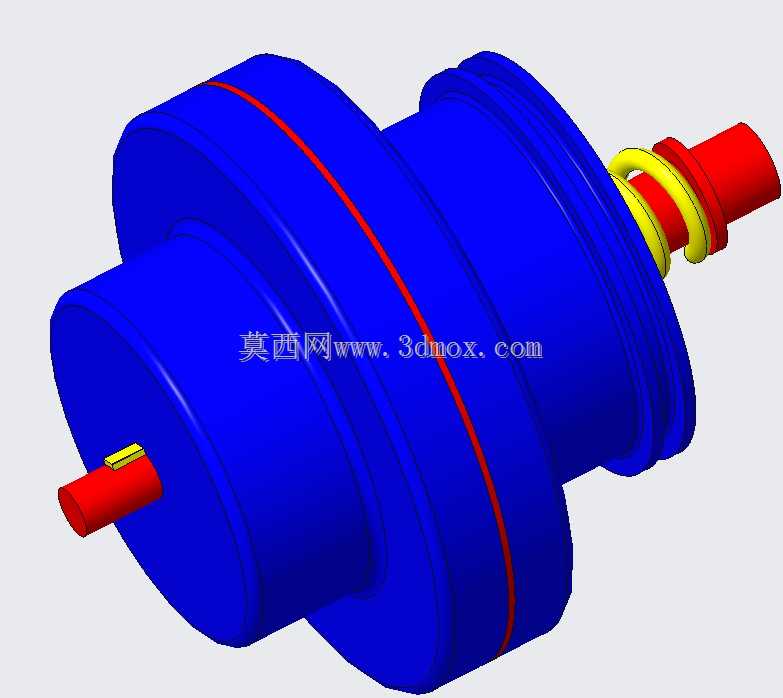

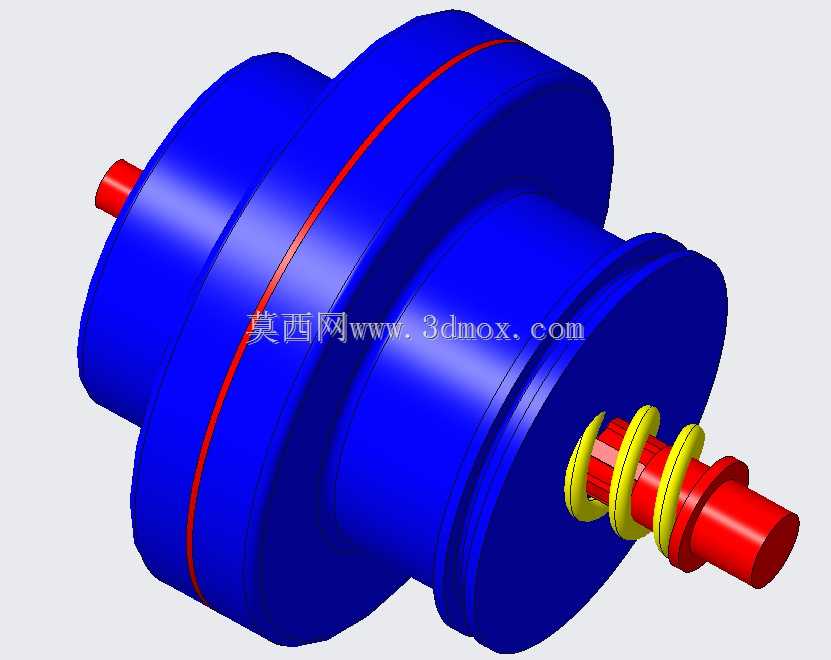

建模阶段首先要把轴系的安装边界梳理清楚,两端伸出的轴头分别对接动力输入件和工作执行件,轴段上预留的台阶位用来定位摩擦盘、压紧弹性件和轴向限位套,图中可见的黄色环形件对应摩擦副与压紧定位结构,外层蓝色的壳体类轮廓对应离合组件的包覆与支撑部分,红色的贯通轴件承担转矩传递的核心路径。设计时最先敲定的是摩擦面的有效接触半径,这个参数直接决定可传递的额定转矩大小,接触半径越大,同等轴向压紧力下能输出的摩擦力矩越高,但径向尺寸也会同步增加,需要和安装工位的预留空间做匹配。
实际选型应用里,这类单片离合结构常见于中小型轻工输送线、小型机床进给传动、农用辅助传动装置以及普通工业设备的启停控制段。当设备启动时,先让动力源空载运转到稳定转速,再逐步施加轴向压力让摩擦面接合,从动侧负载会平稳升速,避免电机带载启动时出现过大的启动电流;当传动链路出现意外卡滞、负载转矩超过摩擦面临界打滑阈值时,摩擦副会自动相对滑转,不会把冲击载荷直接传递到上游电机或者下游工作机构,能大幅降低断轴、打齿这类恶性故障的发生概率。
结构布局上,单片摩擦副的结构相对多片离合更简洁,摩擦面只有一组主接触面,散热条件比堆叠式多片结构更好,长时间滑磨产生的热量可以更快通过周边空气和相邻金属件散出,日常维护时拆开轴向限位件就能直接检查摩擦片的磨损量,磨损超差后单独更换摩擦环即可,不需要拆解整组轴系。轴向尺寸方面,整组组件的长度要和两侧设备的轴伸间距匹配,安装时要保证输入轴与输出轴的同轴度,若两轴对中偏差过大,摩擦面会出现偏磨,局部接触压力过高会导致摩擦材料异常损耗,还会让传递转矩出现波动。径向轮廓的最大直径处需要预留足够的安全间隙,和周边机架、护罩之间不能出现运动干涉,旋转过程中外层轮廓的线速度也要在材料允许的限值以内。
设计建模过程中,各零件的配合公差需要区分设定:轴和摩擦盘、定位套之间采用过渡或者小间隙配合,保证周向转矩传递可靠的同时,方便拆装更换;轴向压紧件的行程要预留摩擦片的磨损补偿量,随着摩擦面逐步磨损,压紧行程可以自动补偿间隙,不需要人工频繁调整压紧力。摩擦面的表面粗糙度有明确要求,既不能过于粗糙导致接合过程卡顿、磨损加快,也不能过于光滑导致摩擦系数不足、传递转矩时出现打滑丢转。和周边部件连接时,两端轴头的键槽、定位端面要和配套联轴器、带轮或者齿轮的安装尺寸对应,轴向固定用的挡圈、锁紧螺母位置要在模型里完整还原,避免实际装配时出现零件轴向窜动。
从工况适配角度,单片摩擦离合更适合转矩中等、接合频率不算极高的场景,它的零件数量少、故障点少,对维护技术要求低,在通用机械传动配套里性价比突出。建模时把所有装配关系按照实际装配顺序约束,能直接在三维环境里校验轴向压紧的运动行程,检查摩擦盘在分离状态下是否能完全脱开、有没有残留拖曳力矩,也能提前核对相邻零件在离合动作全程会不会出现碰撞干涉,为后续出工程图、加工组装以及现场安装调试提供准确的结构依据。
