手持果蔬削皮器结构设计三维作品

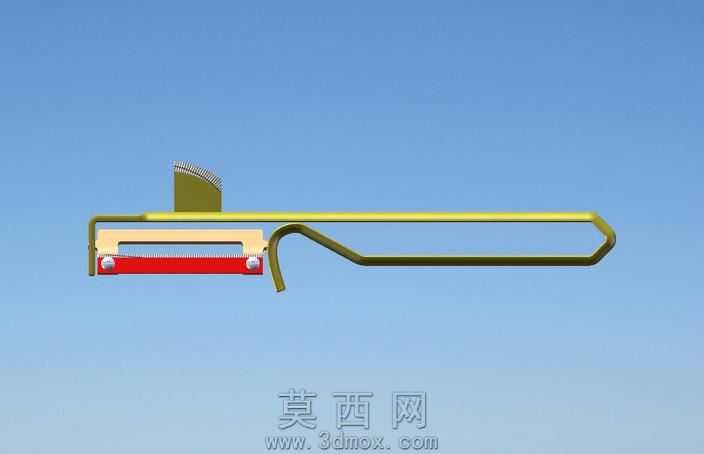

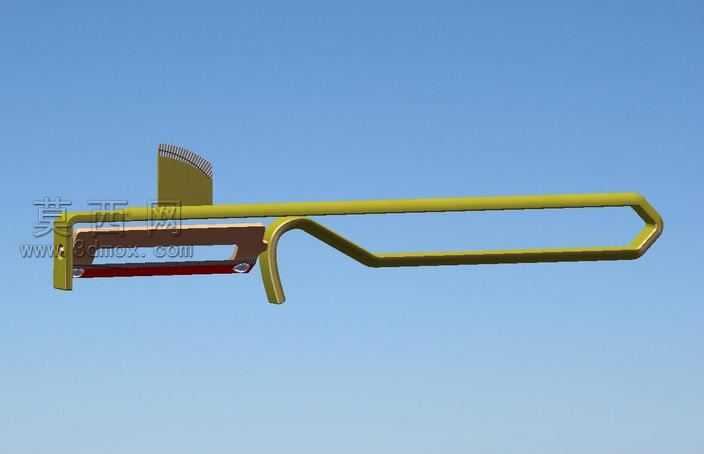

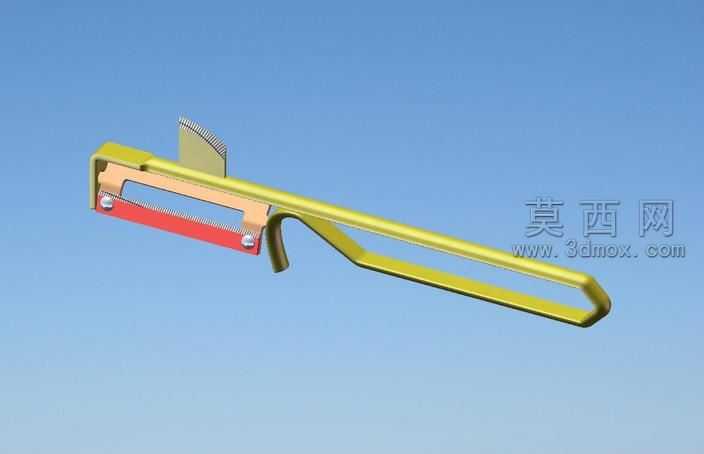

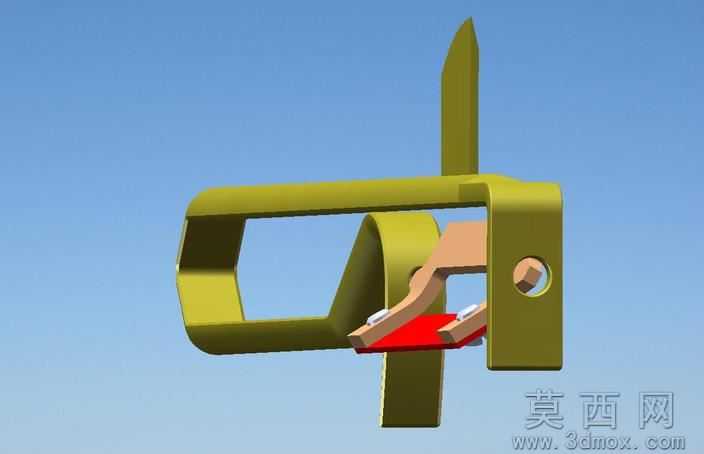

本作品为手持多功能果蔬削皮工具的三维建模成果，建模过程严格遵循实物结构比例完成，整体采用一体化长柄框架式结构设计，在SolidWorks软件中完成全参数化建模，所有零部件均通过草图拉伸、扫描、切除等基础特征命令构建，无冗余建模步骤，特征树逻辑清晰可编辑。模型整体结构分为握持长柄、削皮刀架、防护挡片、锯齿刨片四个核心功能模块，长柄部分采用符合人体工学的弯折造型，边缘做圆弧过渡处理，模拟金属冲压成型后的光滑质感，建模时通过曲面放样完成柄身的流线型轮廓，还原金属薄壁构件的厚度特征。削皮刀架部分采用嵌入式装配结构，红色刀座通过两个对称的铆钉结构与黄色金属主框架固定，建模时还原了铆钉的压合细节，刀片部分采用薄型拉伸特征模拟锋利刃口，刃口与主框架保持固定倾斜角度，保证削皮时可均匀削下薄厚一致的果皮，避免过多削去果肉。主框架上方设置的锯齿状刨片可用于处理果蔬表面的凹陷芽眼，建模时通过线性阵列特征完成锯齿的均匀排布，还原刨齿的尖锐角度与排列间距。渲染阶段采用蓝天渐变背景突出模型主体，金属主框架赋予亮面金色金属材质，调整反射参数模拟镀锌冲压件的光泽质感，刀座部分赋予哑光红色烤漆材质，刀片与锯齿刨片赋予磨砂不锈钢材质，通过环境光遮蔽效果凸显各部件的装配层次与结构缝隙，整体渲染效果真实还原实物的材质质感与结构细节。设计思路围绕家用场景的实用需求展开，长柄结构可适配不同大小的手型握持，一体化框架结构无多余零散部件，兼顾结构强度与使用轻便性，同时集成平削与芽眼刨除两种功能，无需更换工具即可完成土豆、苹果、胡萝卜等常见果蔬的削皮处理，建模过程中充分考虑了实际生产的冲压工艺可行性，所有弯折角度与壁厚参数均符合五金冲压件的生产规范，模型可直接用于后续的结构验证、工艺拆解与3D打印手板制作。
