ArduinoNano开发板多功能安装基座外壳

项目分类:通用机械零部件 发布时间:2024-05-14 ID:749691
  • ArduinoNano开发板多功能安装基座外壳
  • ArduinoNano开发板多功能安装基座外壳
  • ArduinoNano开发板多功能安装基座外壳
  • ArduinoNano开发板多功能安装基座外壳
  • ArduinoNano开发板多功能安装基座外壳
  • ArduinoNano开发板多功能安装基座外壳
  • ArduinoNano开发板多功能安装基座外壳

  这套盒体结构面向嵌入式原型开发、小型测控装置搭建与教学实验场景,核心作用是为Arduino Nano核心板提供稳定的机械承载、绝缘防护与规整的安装界面,避免裸板在调试、搬运或长期挂载运行时出现引脚弯折、焊点磕碰、接线拉扯松脱等常见问题。在高校电子实训工位、创客空间快速打样环节、小型工业现场的传感采集节点改造项目中,这类带固定耳的基座外壳可以直接把核心控制板封装在设备面板、机架侧壁或者实验台支架上,不需要额外裁切亚克力板或者手工弯折钣金支架,大幅缩短原型装置从面包板验证到实体落地的装配周期。

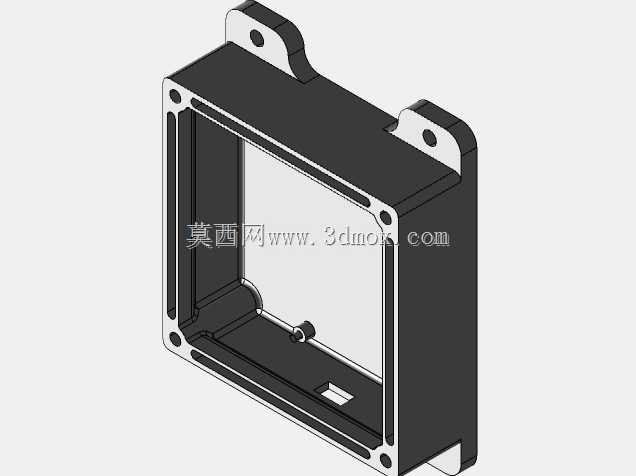

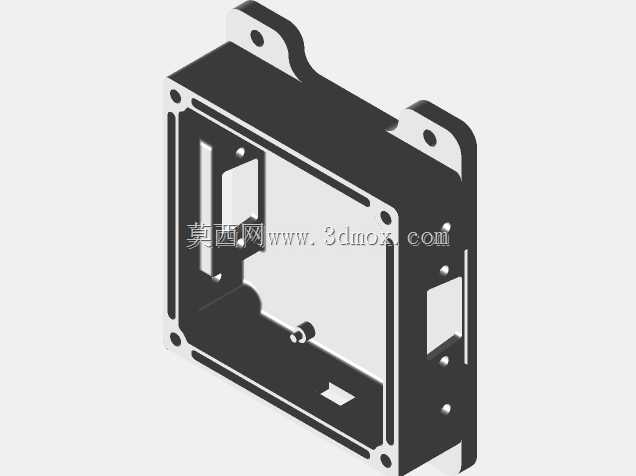

  结构设计上,盒体采用开放式框型腔体,内腔轮廓完全匹配Arduino Nano板的外形边界,腔体内侧预留的限位凸台可以托住PCB板的底边,防止板子直接贴到盒底造成背面焊点与壳体摩擦短路;腔体侧壁留出的贯通槽位对应开发板的USB接口、排针引脚位置,外接数据线、传感器引线可以直接从槽位穿出,不需要在装配时额外对位开孔。盒体顶部两侧延伸出带安装孔的固定耳,耳片做了加厚圆角过渡,避免螺丝锁紧时耳片根部应力集中出现断裂,安装孔的孔径适配常用的M3自攻螺丝或者盘头机丝,两个固定耳的中心距按照通用小型电控盒的安装间距设定,既可以直接锁在平面钣金件上,也能配合铜柱叠加固定在多层堆叠的控制装置内部。

  盒体内部预留的接线柱定位结构是这套设计的核心特点,原型调试阶段开发者可以直接把Nano板的电源引脚、信号引脚焊接到预先固定在盒体上的接线柱上,外接的传感器线束、执行器引线直接压接在接线柱另一端,省去杜邦线反复插拔导致的接触不良问题,整套接线完成后线路受力全部由接线柱和盒体承担,不会拉扯到开发板本身的焊盘。腔体底部预留的小方形避让槽对应板载电源指示灯、复位按键的位置,装配完成后不需要拆开盒体就可以透过槽位观察运行状态,或者用细杆触按复位键,日常调试操作十分便利。

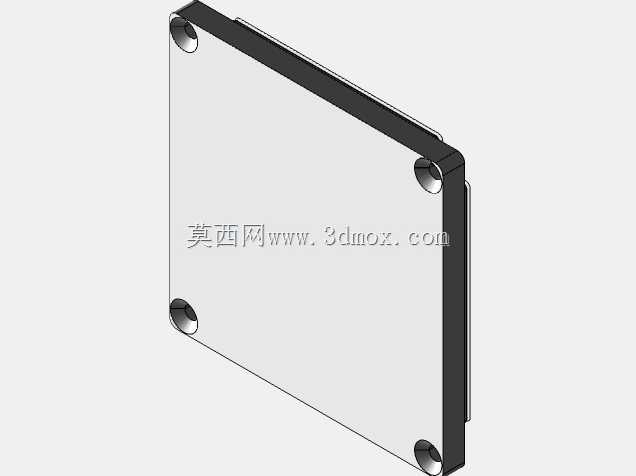

  从安装边界来看,盒体整体壁厚按照3D打印FDM工艺的最小可靠壁厚设定,打印制作时不需要添加支撑即可一次成型,侧壁的加强筋沿着腔体四角竖直布置,既可以抵抗拧固定螺丝时的侧向挤压力,也能避免长期使用过程中盒体开口处出现形变翘曲。框体正面的多层台阶槽是为后续搭配透明盖板预留的配合位,盖板可以卡在台阶槽内,用少量胶水或者侧边卡扣固定,既可以阻挡现场的灰尘、飞溅的水滴落到开发板上,又不会遮挡板载的指示灯观察视线。

  在实际项目改造里,这套基座既可以单独作为Nano板的防护外壳使用,也可以作为大型测控装置内部的子模块安装座,把多块Nano节点分别固定在基座内,再通过盒体外侧的安装耳并排锁在控制柜的安装导轨旁,每个节点的外接线路都通过侧边槽位规整走线,设备内部布线整洁度大幅提升,后期排查线路故障时可以直接顺着盒体的槽位梳理引线,不用在杂乱的杜邦线束里翻找对应引脚。设计过程中所有棱角位置都做了圆角处理,没有尖锐的直角毛刺,无论是3D打印拿取还是装配操作时都不会划伤手部,腔体内侧的所有定位凸台高度都经过匹配,PCB板放入后不会出现晃动,也不会因为凸台过高导致板子被顶起、排针和外接插件对位偏移。
