3D打印机耗材线轴悬臂支撑座

　　这套支撑结构主要面向桌面级FDM熔融沉积成型设备的外置耗材供给场景，用于承托PLA、ABS、TPU等常见1公斤装标准打印线材卷。在常规桌面打印机的原生布局里，耗材往往直接架在设备顶部框架上，当料卷自重较大、出料牵引角度偏斜，或者设备放置空间局促时，线材容易在送料过程中产生额外拖拽阻力，轻则出现送料打滑、出料不均，重则引发打印层厚错位、断料堵头。把料卷转移到机身侧方或后方的独立悬臂轴上，能够让线材以更平顺的路径进入挤出机齿轮，减少折弯死角，也方便用户随时观察剩余料量、快速换卷。

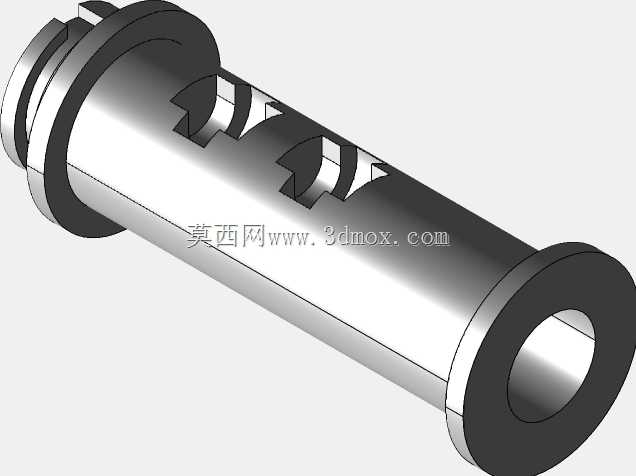

整个零件采用长筒悬臂加两端法兰挡边的主体构型，核心承载段为中空圆柱轴体。中空设计并非单纯为了减重：

　　一方面打印成型时可以显著减少内部填充耗材消耗、缩短成型周期，另一方面筒壁保留足够厚度来承受满卷耗材的径向载荷，1kg料卷满载时总重量约1.2~1.4kg，长期悬臂承载下轴体根部会承受持续弯矩，因此靠近安装基座的一端做了加大直径的法兰盘，法兰背面与设备型材框架或钣金侧板贴合，通过螺丝穿过法兰安装孔锁紧，把悬臂弯矩分散到安装接触面，避免轴根应力集中断裂。
轴身中段开设了多组对称分布的卡位槽与弹性卡扣结构，这是该设计区别于普通光轴料架的关键特征。常规光轴穿入料卷中心孔后，料卷在抽线拉动时会沿轴向来回窜动，甚至从轴端滑脱；这些一体成型的弹性卡爪可以在料卷套装到位后卡入料卷中心的标准卡位，既限制料卷轴向位移，

　　又不会完全锁死转动——料卷被线材牵引时仍可顺畅旋转，阻尼来自卡爪与料卷内壁的轻微摩擦，刚好抵消料卷惯性，避免打印急停送料时料卷因惯性过度旋转、线材松脱缠绕。轴体末端同样设置外翻挡边，和根部法兰形成双向限位，料卷无论正向转动还是受到侧向触碰，都不会从轴端脱出。
从安装边界来看，轴体有效穿料长度适配市面上绝大多数宽度50~70mm的标准1kg料卷，中心轴径匹配料卷通用的52mm左右中心孔，间隙控制在合理范围：间隙过小会导致料卷转动卡滞，间隙过大则料卷旋转时跳动晃荡，引发送料张力波动。根部法兰的安装孔位兼容ender系列桌面机常用的2020铝型材槽距，用户既可以直接用T型螺母锁在型材框架侧面，

　　也能通过转接片固定在钣金侧板上，不需要对原有设备做打孔改造。
设计思路上充分考虑了FDM打印成型的工艺特性：整个零件沿轴向水平摆放打印时，层纹方向与悬臂受弯的主应力方向匹配，层间结合强度足以支撑满载载荷；所有卡扣、槽位都做了拔模斜度，打印完成后不需要支撑结构就能直接成型，拆除后无需二次打磨即可装配使用。轴体外圆表面保留适度粗糙度，不需要高光抛光，轻微的表面摩擦反而能给料卷提供稳定转动阻尼。在实际设备排布中，该支架可以安装在机身左侧、右侧或者后置机架上，根据挤出机进料口位置调整出线角度，让线材从料卷引出后保持平缓上扬或水平走向，避免小半径折弯导致线材脆性断裂，尤其适配TPU这类柔性耗材——柔性料如果走线弯折过多，很容易在送料管里堆积打结，独立悬臂支架让料卷出线点和进料口尽量对齐，大幅降低软料送料故障概率。
结构本身没有复杂的装配子部件，单件即可实现全部支撑、限位、阻尼功能，不需要额外购买轴承、金属轴杆，打印完成后直接锁附在设备上就能投入使用，维护过程中如果卡爪出现磨损，重新打印替换即可，适配桌面创客、小型打印工坊的多机排布耗材管理需求，多台设备并排布置时，统一侧向安装料架还能避免相邻设备料卷互相干涉，让整机走线更整洁。
