欧规两脚便携墙插式充电适配器结构

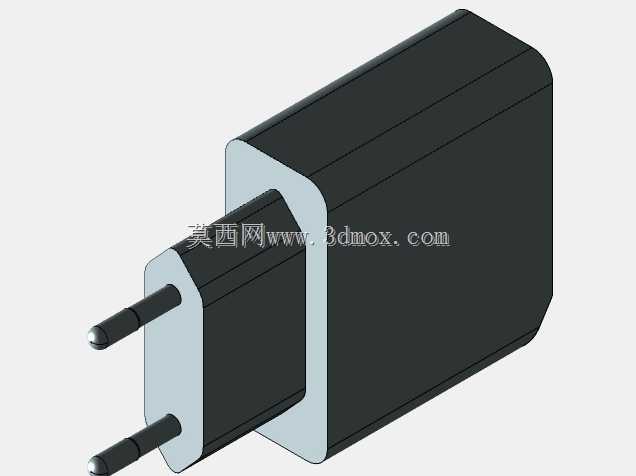

　　该结构围绕小型墙插式供电配件展开，主体采用两段式塑胶壳体造型，前端伸出两根圆柱金属插脚，用于直接插入墙面插座取电；后端为容纳电路板、变压器、整流元件和USB输出接口的主体腔室。整体外观没有外置线缆，插脚与壳体一体化布置，适合旅行携带、桌面临时供电和小功率数码设备充电等场景。

　　从实际使用边界看，插脚轴线与适配器主体保持同向延伸，插入插座后产品会沿墙面方向外伸，因此建模时需要重点控制壳体厚度、插脚中心距、插脚露出长度以及壳体与插座面板之间的避让关系。两脚圆柱插脚属于常见欧规插接口形式，插脚直径、平行度和端部倒角直接影响插拔手感；端部做小圆角或锥段，可以在对准插座孔时降低卡滞风险。插脚根部与壳体交界处需要保留足够的包覆和支撑区域，避免长期插拔造成根部松动或塑胶开裂。

　　壳体设计采用近似长方体的紧凑轮廓，边角做连续过渡，既减少手持时的尖锐感，也有利于注塑成型时熔体流动和脱模。上壳与下壳之间的分模线沿产品侧面布置，模型中通过清晰的壳体拼合关系体现装配逻辑。内部空间虽然在外观模型中未完全展开，但从外形比例可以看出，腔体需要在有限体积内安排高压侧与低压侧隔离、PCB固定、铜件连接和输出接口定位等结构。工程细化时，通常会在壳体内侧设置螺钉柱、卡扣、挡墙和限位筋，使电路板在跌落和插拔受力时不发生明显位移。

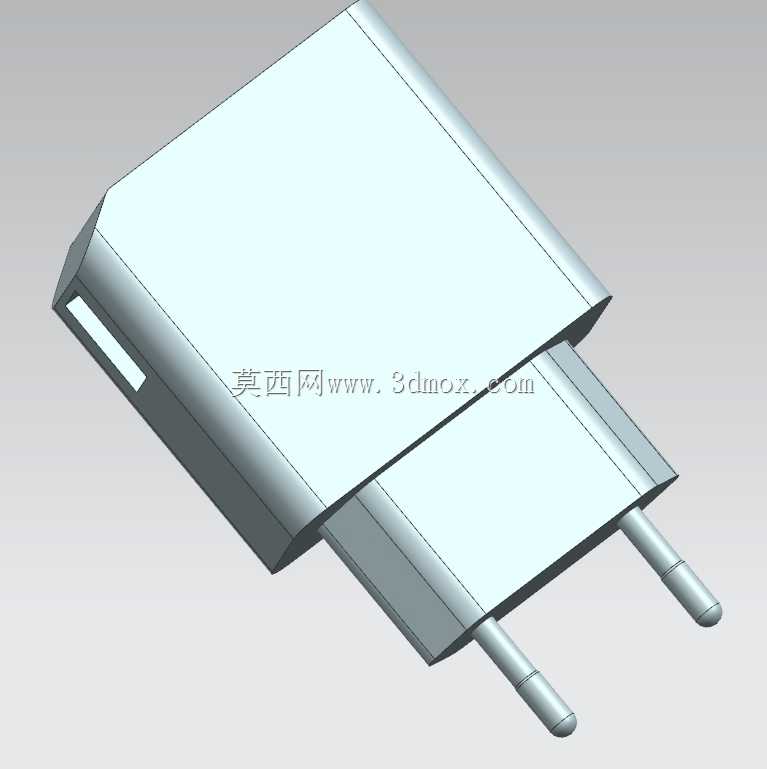

　　前端插脚所在的窄段承担定位和受力传递作用，壳体开口处不能只做简单平面切口，需要围绕插脚设置凸台或加强区域，把插拔时产生的侧向力分散到更大的壳壁范围。主体侧面预留的长条形区域可作为标识、铭牌或工艺凹槽位置，也可在后续设计中转换为散热孔、指示灯窗口或接缝装饰槽。由于适配器在墙插上处于悬臂状态，产品自身重量、插脚摩擦力和壳体重心都会影响使用稳定性；外形越靠后越宽、越重，越容易在插座上形成偏转力矩，因此造型上把较宽的主体靠近插脚根部，有助于减小悬垂感。

　　建模过程中，外壳曲面以平直大面为主，配合局部倒角和拔模斜度，能够直接服务于后续塑胶件开模评估。金属插脚作为独立零件装配进入壳体，其插入深度、尾部与导电件连接位置以及与塑胶孔位的间隙都需要在结构设计中明确。若用于热设计校核，还可在壳体内部预留元件堆叠高度，使变压器、电解电容、整流桥和散热片之间保持安全爬电距离；外观面则应避免不必要的复杂凸起，以降低模具滑块数量和后期表面处理成本。

　　该类配件广泛出现在手机、蓝牙耳机、平板、小型灯具和便携数码设备的配套供电中，结构看似简单，但墙插取电方式对插脚强度、壳体壁厚、内部绝缘和空间布局都有明确约束。三维模型把外部轮廓、插脚位置、壳体分件和装配关系完整表达出来，可用于外观评审、干涉检查、注塑件拆件、包装尺寸评估以及插座适配验证。
