车用铰接式转向连接接头结构

　　该转向铰接接头的结构设计，核心围绕多轴载荷下的角度补偿需求展开，在整车底盘、小型移动作业平台、工业输送线的变向传动段都有广泛适配场景。日常设备运行中，两端连接轴无法保证绝对同轴，路面颠簸、机架焊接形变、装配累积公差都会让传动链路出现小角度偏摆，这类关节结构就是用来在传递扭矩的同时，吸收轴线方向的角度偏差，避免硬连接产生的附加弯矩反复掰断轴段或者磨损配合面。

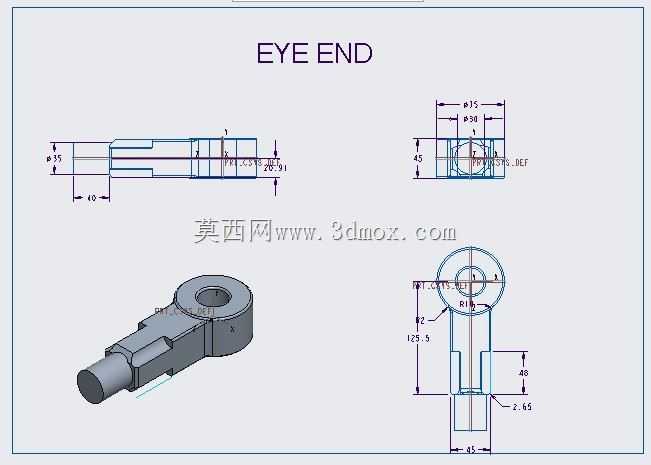

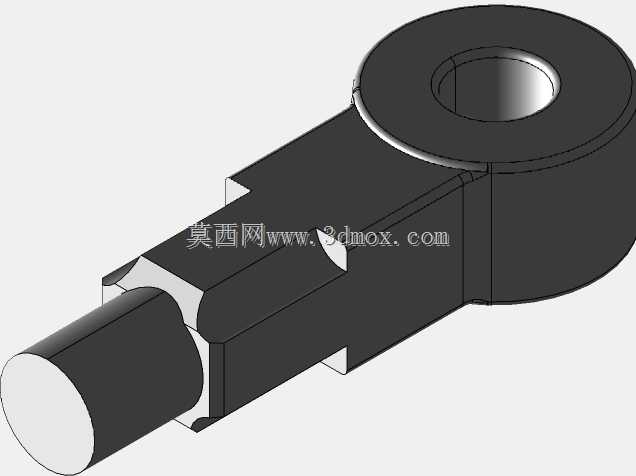

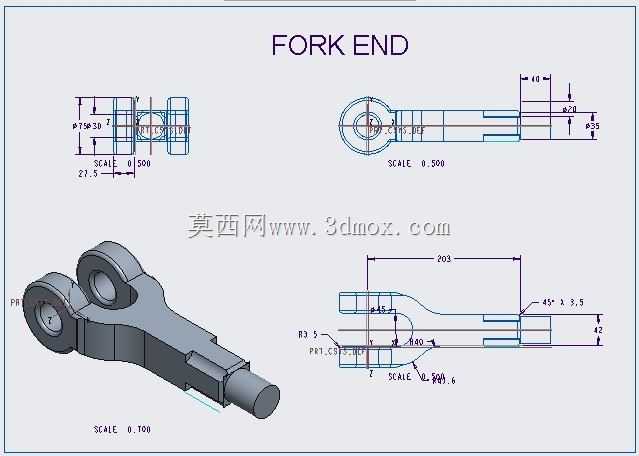

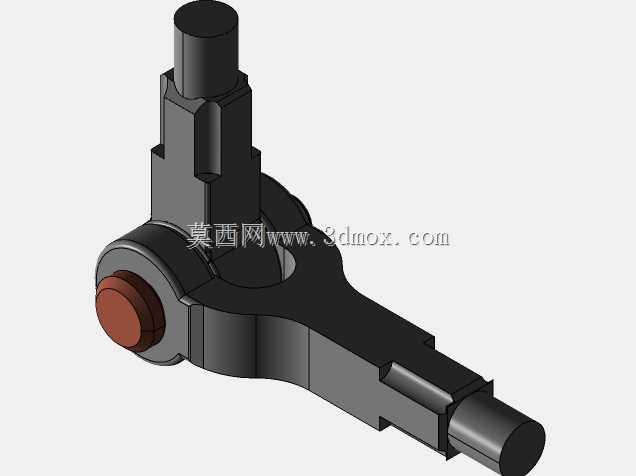

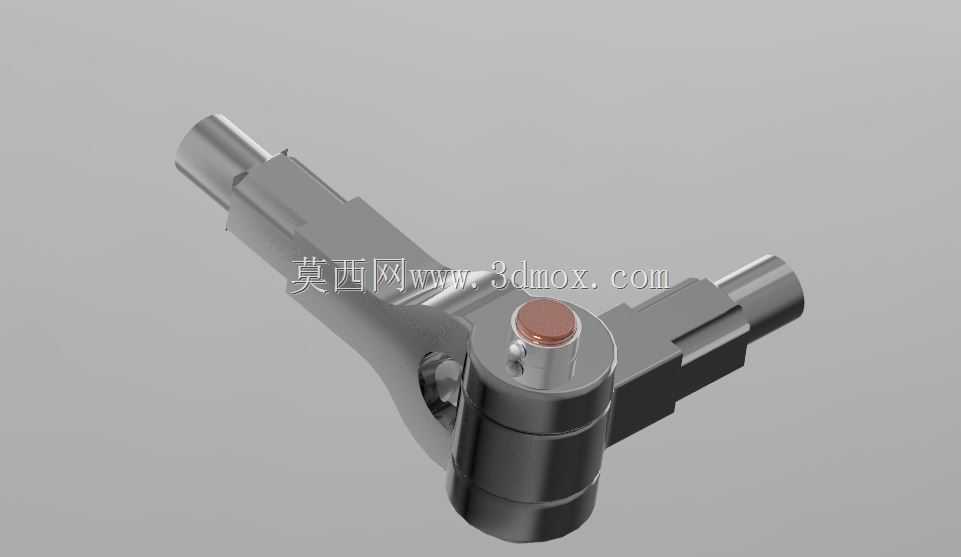

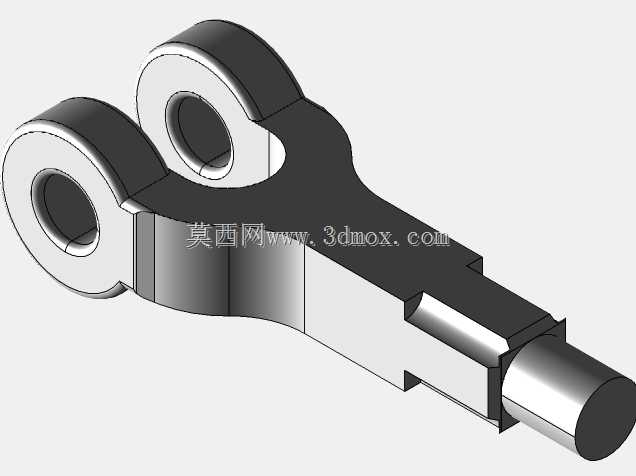

　　从结构布局来看，主体采用Y型分叉承载构型，中部回转关节作为核心铰接点，两端伸出的连接轴段分别对接两侧传动部件。中部关节处设置了独立的回转衬套安装位，端面的限位端盖通过径向紧固件锁止，既可以约束关节的轴向窜动，又能预留出合理的转动间隙，保证铰接部位在±15度以内的偏摆范围内都能灵活转动，不会出现卡滞。两侧伸出的轴段做了阶梯轴设计，靠近关节根部的轴径更大，用来承受弯曲载荷，向外延伸的配合段轴径收窄，表面预留键槽加工位，安装时可以通过平键传递扭矩，轴端的螺纹段可以搭配锁紧螺母，防止配合件在振动工况下脱出。

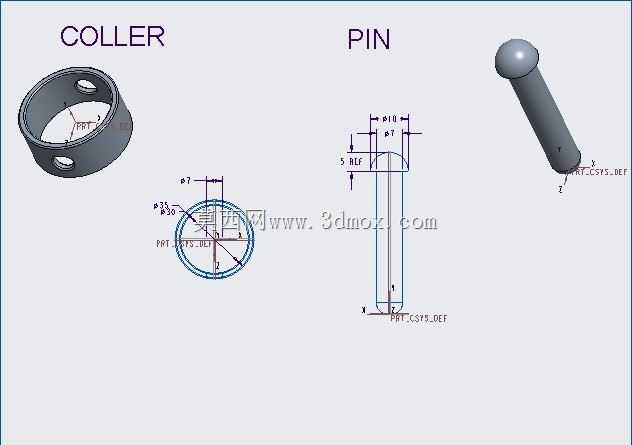

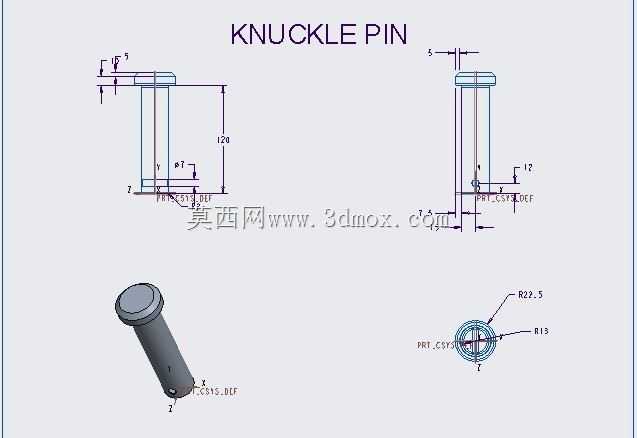

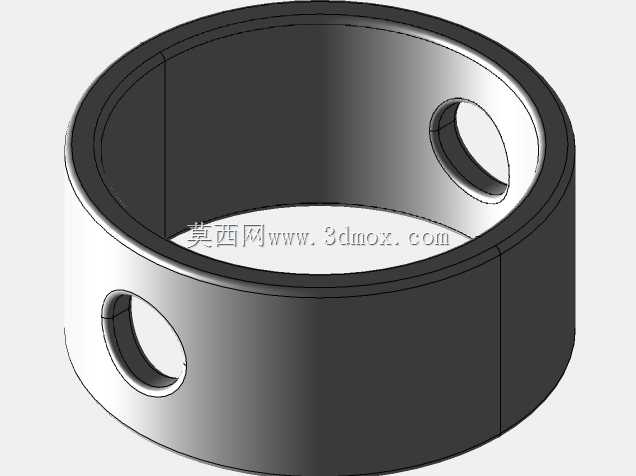

　　建模过程中首先确定中部铰接孔的中心作为整个部件的装配基准，所有轴段的轴线都以该中心点为原点进行角度约束，两侧轴段的初始夹角按照常用转向传动的布置角度设定，后续如果适配不同车型的转向梯形参数，只需要调整两侧轴段的夹角参数，不需要重构整体特征。关节部位的配合公差按照过渡配合选取，衬套外径和关节本体的安装孔保持H7/k6的配合精度，衬套内径和铰接销轴采用间隙配合，预留0.02到0.05毫米的活动间隙，既不会因为间隙过大产生冲击异响，也不会因为间隙过小导致热胀后转动卡死。

　　安装边界方面，整个部件的最大外轮廓集中在中部关节位置，分叉的两个臂体之间预留了足够的避让空间，当关节发生最大角度偏摆时，臂体内壁不会和对接部件发生运动干涉。两端轴段的配合长度按照标准传动件的轮毂宽度设定，装配时轴段插入对接轮毂的深度控制在轴径的1.2到1.5倍，保证足够的接触面积来分散剪切应力。根部的过渡位置全部采用圆角过渡，避免直角台阶处产生应力集中，在反复交变载荷下出现疲劳裂纹。

　　实际工况里，这类接头不仅要传递转向时的扭转力矩，还要承受车辆起步、制动时产生的轴向冲击，因此本体结构的壁厚在关节承载区域做了加厚处理，臂体内部可以根据受力方向做局部的减重挖槽，在不降低刚性的前提下控制整体重量。铰接位置的润滑通道可以从端盖处的注油孔引入，定期补充润滑脂就能减少衬套的磨损，延长部件的维护周期。和整体式硬连接轴相比，这种铰接结构对装配误差的容忍度更高，在底盘件试制、小型非标设备的传动布局中，不需要极高的机架加工精度就能保证传动顺畅，大幅降低了现场装配的调整难度。
