承受轴向载荷的精密滚珠轴承结构

　　在旋转支承系统的设计中，滚珠轴承是最基础也最容易被忽视的关键零件。很多设备在选型时只关注额定动载荷和极限转速，却没有把轴向承载能力、安装边界和配合公差放在同一套校核逻辑里，最终导致轴系在装配后出现窜动、发热、滚道点蚀或保持架异常磨损。这个滚珠轴承结构的建模重点，并不只是把外圈、内圈、滚动体和保持架摆成一个圆环，而是把真实工作状态下各零件之间的约束关系、接触位置和运动间隙表达清楚。

　　从应用场景看，这类能够承担轴向载荷的球轴承常见于需要限制轴向往复位移的部位。例如小型减速器输出端、电机端盖支承、电动工具主轴、输送机张紧轮、风机叶轮侧支承以及一些轻载回转机构中，轴系除了承受径向力之外，还会因为齿轮啮合、皮带拉力、装配偏差或热膨胀产生轴向分力。若支承件只按纯径向载荷考虑，轴在启停和换向过程中就容易出现轴向游动，进而影响齿轮啮合精度、密封寿命和整机噪声。

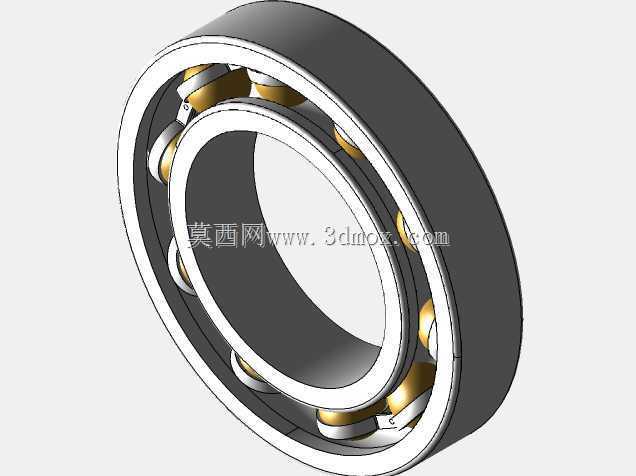

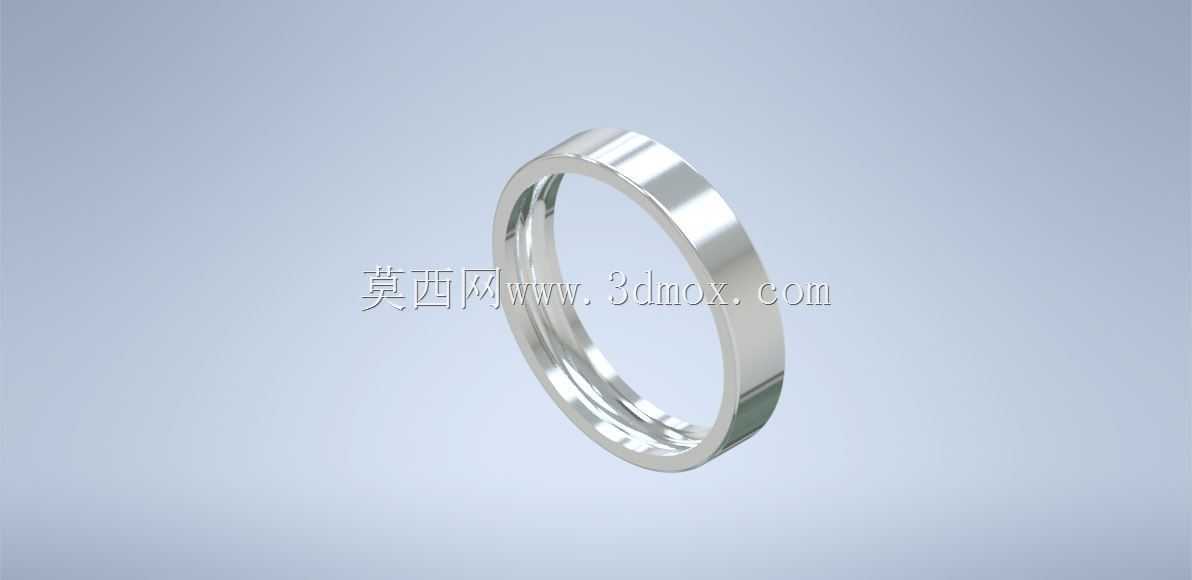

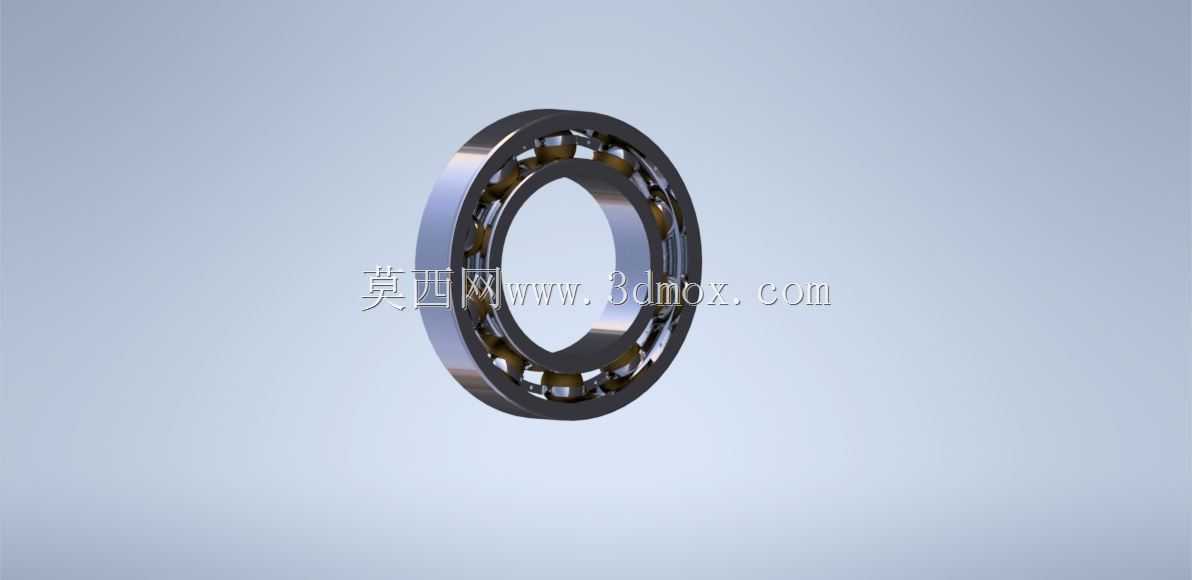

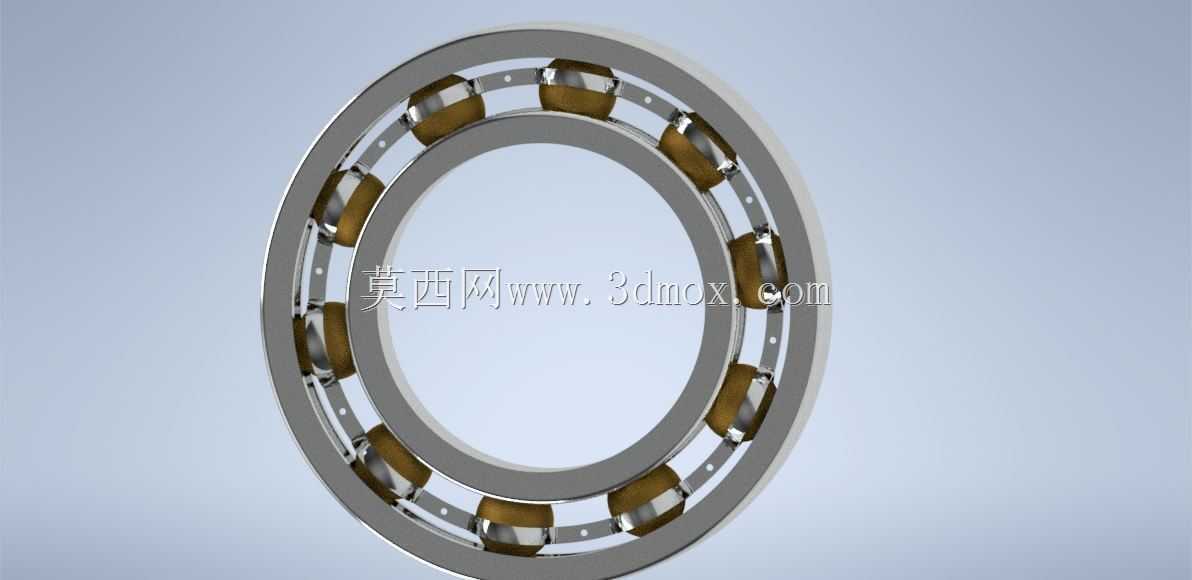

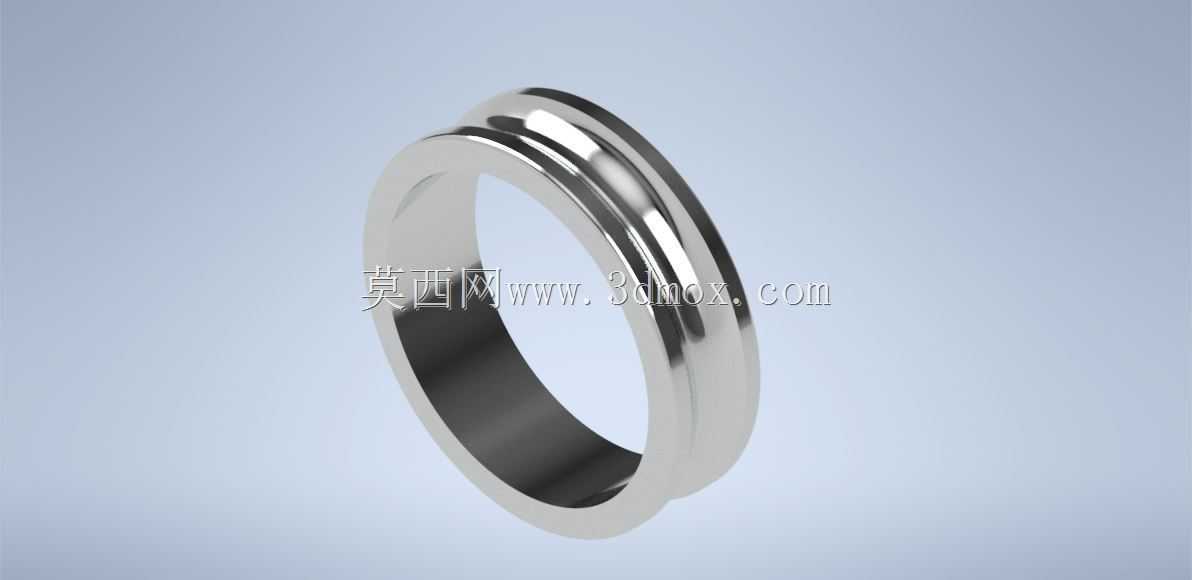

　　该模型在外形上呈现典型环形结构：外圈与轴承座孔配合，内圈与旋转轴颈配合，中间沿圆周布置多颗钢球。钢球并不直接裸露堆积，而是由保持架分隔，使相邻滚动体之间保持均匀节距。这样处理的目的很明确：一方面避免钢球相互接触产生滑动摩擦，另一方面让滚动体在承载区内分布更稳定，减少局部载荷集中。滚道截面采用与钢球曲率相匹配的弧形沟道，接触区并非理论点接触，而是在预紧和载荷作用下形成微小椭圆接触斑，这也是轴承能够同时承受径向力和单向或双向轴向力的结构基础。

　　设计思路上，轴向承载能力主要取决于沟道接触角、钢球直径、球数、滚道曲率半径以及材料热处理后的接触疲劳强度。接触角越大，轴向分力承载能力越强，但径向刚度和高速性能会受到影响；接触角过小，轴系在受到推力时又容易产生较大位移。因此在结构建模时，不能只追求外观圆滑，而应让内圈、外圈沟道与钢球之间的几何关系符合装配逻辑。钢球中心圆直径、球径、沟道半径、挡边高度和保持架兜孔间隙共同决定了轴承的运动空间。

　　安装边界方面，外圈外径通常进入轴承座孔，采用基轴制或基孔制配合思路控制过盈与间隙；内圈孔与轴颈配合，承受旋转载荷的一侧往往需要较紧配合，以防止内圈相对轴发生蠕变。轴向定位则依靠轴肩、孔用挡圈、端盖或锁紧螺母完成。轴肩和座孔挡肩不能过高，否则会影响轴承拆卸，也不能过低，否则定位面接触不足。建模时需要把圆角过渡、倒角、挡肩高度和相邻零件避让空间一并考虑，否则三维装配中看似闭合，实际加工后可能出现干涉。

　　从运动特性看，钢球在滚道内既绕轴承轴线公转，又绕自身中心自转，保持架则以近似平均转速引导滚动体运行。若润滑不足、密封失效或配合不当，滚动体与滚道之间会由滚动摩擦向滑动摩擦转化，温升迅速升高。对于需要承受轴向载荷的工况，预紧量控制尤其重要。适度预紧可以提高支承刚度、降低轴系振动和噪声，但预紧过大会增加摩擦转矩，使轴承在高速运行时发热严重。

　　在三维建模过程中，环形零件适合采用回转特征生成主体，再通过圆周阵列完成钢球和保持架结构。外圈外圆柱面、内圈内孔面以及两端面应保持较高同轴度和平行度，沟道表面则需要连续光顺，避免出现折面或曲率突变。保持架兜孔与钢球之间应保留合理间隙，既不能让钢球卡死，也不能间隙大到引起撞击。对于结构设计人员来说，把这些细节在模型中体现出来，后续工程图、装配校核和选型沟通才会有可靠依据。

　　实际设备维护中，轴承失效往往不是单一强度问题，而是系统边界问题。轴的挠曲、座孔不同心、密封摩擦、润滑脂填充过多、联轴器对中偏差以及安装敲击，都会反映到滚道和滚动体上。因此在使用这类滚珠轴承时，需要把它放回整个轴系中判断：径向载荷由哪一侧支承承担，轴向力通过哪条路径传递到箱体，热伸长后是否留有游动余量，拆装时受力点是否作用在正确套圈上。

　　该模型适合用于机械结构教学、轴系方案布置、轴承安装方式演示以及通用旋转支承设计参考。它的价值不在于复杂外观，而在于通过清晰的环形套圈、滚动体和保持架关系，把旋转支承中“定位、承载、减摩、限位”这几个核心工程问题直观呈现出来。
