可任意弯折波纹柔性软管结构

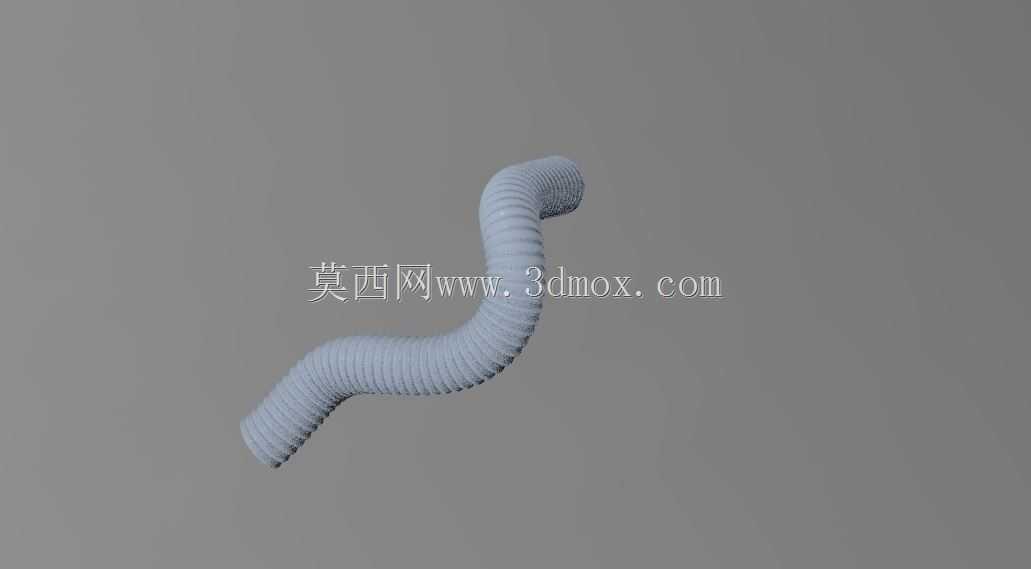

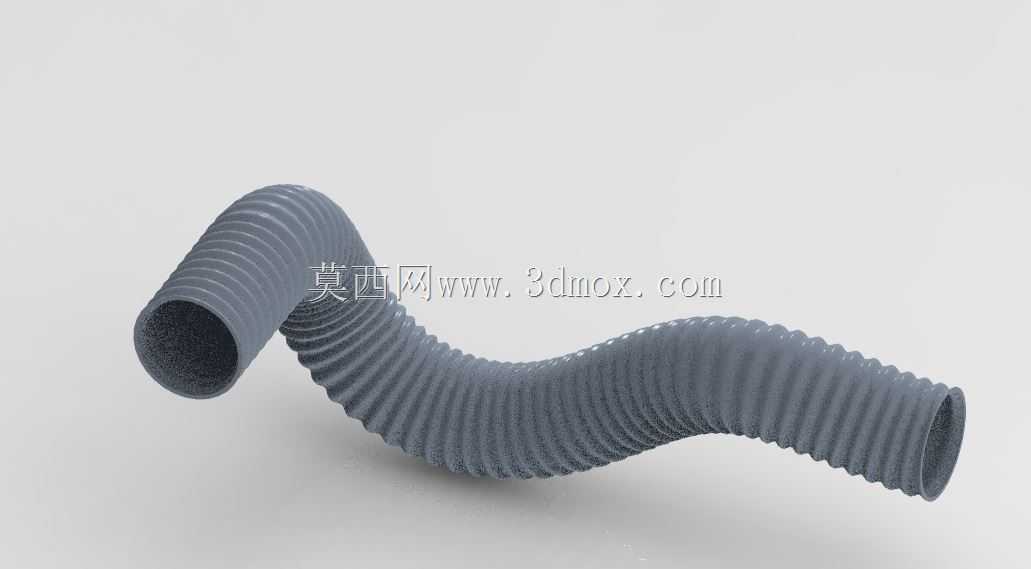

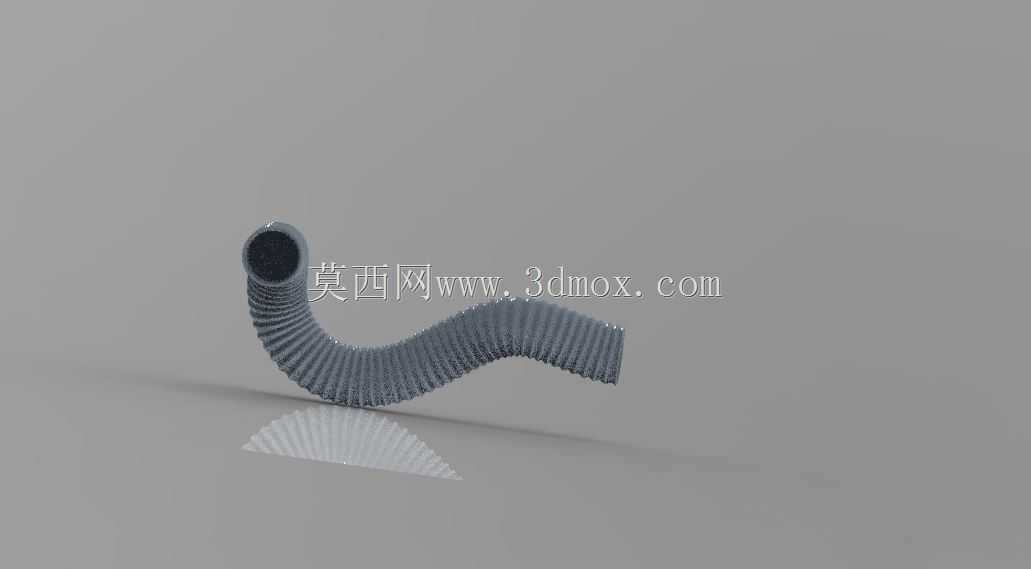

　　在各类流体输送、设备走线与柔性连接场景中，刚性管路往往难以适配安装空间错位、设备运行振动以及频繁调整走向的需求，这款带连续环形波纹结构的柔性软管，正是为解决这类工程痛点完成的结构设计。从整机布局阶段的管路排布来看，车间自动化产线的气动回路、小型工程机械的冷却介质旁通管路、实验台架的水气输送通路，经常会出现装配公差累积带来的接口错位，硬管对接需要额外定制弯管、增加转接接头，不仅推高零件数量，还会在接头位置埋下泄漏隐患。这款软管本体采用通体等距波纹的构型，每一圈环形褶皱都构成一个可小角度偏转的活动节点，整段管路可以在三维空间内自由弯折成S形、弧形甚至多段折线形态，无需额外弯头就能绕过设备机架、电气元件与运动部件，大幅简化管路走向设计。

　　从功能特性层面拆解，波纹段的结构设计兼顾了弯曲自由度与轴向承载能力。相邻波纹的波峰与波谷形成均匀的形变余量，当管路被弯曲时，弯曲内侧的波纹间隙自然收窄，外侧波纹间隙同步张开，形变被分散到每一个褶皱单元上，不会出现局部应力集中导致的管壁折瘪、通径缩窄问题。区别于表面光滑的普通橡胶软管，这种一体式波纹结构在反复弯折后仍能保持内部流道通畅，输送气体、低压液体或者作为线束防护套管时，不会因为管路变形造成介质流量波动、线缆外皮挤压磨损。在设备存在持续振动的工况下，比如小型动力单元周边、往复运动机构的随行管路，柔性管身可以吸收振动位移，隔绝振动向两端接口传递，避免硬管连接长期受振出现接头松脱、焊缝开裂的故障。

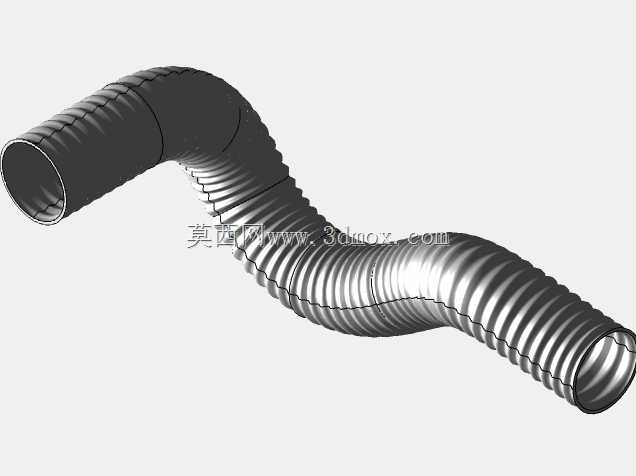

　　设计过程中首先确定了软管的公称通径作为核心基准，管壁厚度结合波纹的波高、波距参数做匹配：波距设置过小会限制单节偏转角度，整管最小弯曲半径达不到紧凑空间的走线要求；波距过大则会导致弯折时波纹形变不均匀，容易出现局部弯折死折。波高参数同时关联管路的柔性与抗外压能力，波高越大单节可偏转角度越高，但管体抗径向挤压的刚度会相应下降，因此在建模阶段通过连续阵列波纹特征，反复调整波峰圆弧半径、波谷过渡圆角，保证弯折过程中管壁各处形变都处于材料允许的弹性范围内，不会发生塑性永久变形。管体两端预留了平直连接段，没有延续波纹结构，目的是方便后期装配卡箍、快插接头或者粘接硬管接口，平直段的外径按照常规管路接头标准尺寸设定，不需要定制特殊连接件就能和市面通用管路配件匹配。

　　安装边界层面，整段软管的布置不需要预留硬管弯制所需的大段弯曲操作空间，只要在两端接口之间留出管身自然延展的长度即可。走线时需要注意避开尖锐金属棱边、高温热源直接接触的区域，如果管路经过设备运动行程范围，可依托自身柔性随动小幅摆动，不需要额外加装拖链，但要控制弯折曲率不超出设计允许的最小弯曲半径，避免过度弯折造成波纹长期处于极限形变状态。作为通用管路连接件，它既可以在轻工设备、小型机床的润滑系统里输送润滑油，也可以在通风除尘的支管路里传导含尘气流，还能作为机器人末端执行器的线缆保护套，把气管、信号线收纳在管腔内部，随机械臂动作灵活弯曲，适配多类工业场景的柔性连接需求。
