内啮合扭矩转换齿轮传动组件

　　这套内啮合齿轮传动结构的核心作用，是在紧凑的径向空间内完成转速与扭矩的传递转换，常见于空间受限的减速单元、小型回转驱动、伺服执行机构以及需要同轴输入输出的传动场景。从结构布局来看，外齿小齿轮布置在内齿圈的内部啮合区域，二者采用内啮合方式配合，相比外啮合齿轮组，内啮合的中心距更小，重叠啮合系数更高，传动过程中齿面滑动占比低，运行平稳性与承载能力都更有优势。

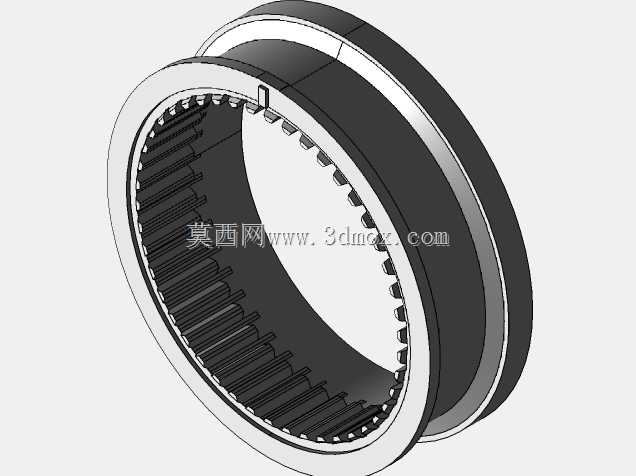

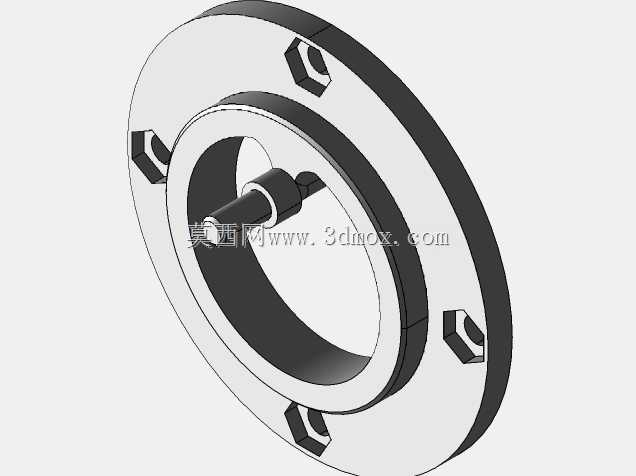

　　设计阶段首先要确定的是内齿圈的分度圆直径与安装法兰的外轮廓边界，图中齿圈外侧集成了带安装孔的连接法兰，法兰端面上预留的紧固孔位用于将整个组件固定到设备箱体或者安装基座上，安装时需要保证法兰端面与回转轴线的垂直度，避免齿圈受载后出现偏载、齿面局部接触应力过大的问题。内齿圈的轮齿加工在筒状构件的内壁，齿向沿轴向延伸足够的啮合宽度，保证和小齿轮的接触线长度满足额定扭矩传递要求，齿圈外侧的筒段和法兰采用一体化的结构布局，减少了分体装配带来的同轴度误差，也提升了整体刚性。

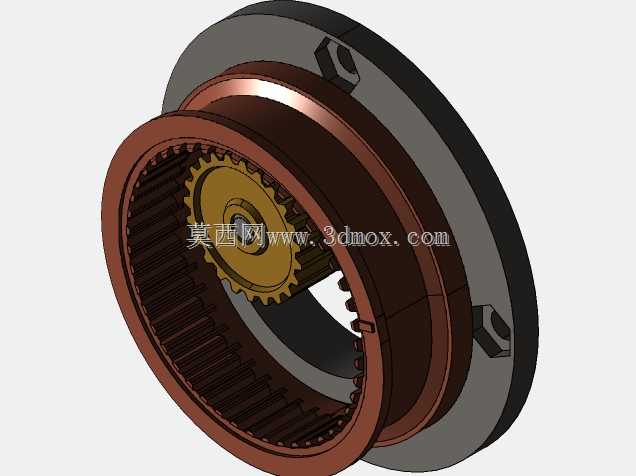

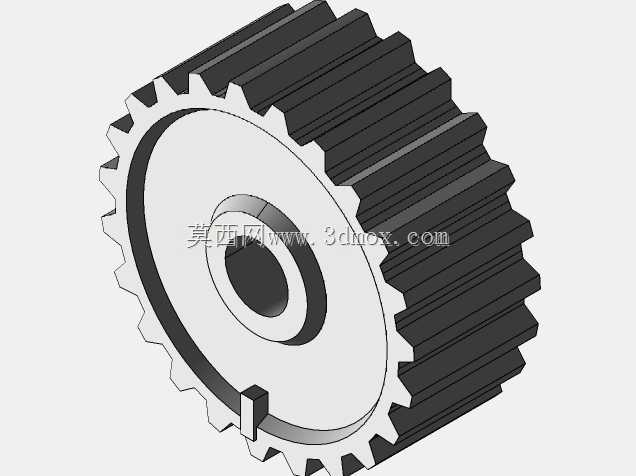

　　小齿轮作为主动或者从动件，和内齿圈形成少齿差或者定轴内啮合的传动配合，二者的轴线平行且存在固定偏心距或者同轴布置的设计差异，这套结构里小齿轮位于内齿圈内部偏置位置，啮合点处两个齿轮的线速度方向一致，相对滑动速度小，磨损速率更低，传动效率相比同参数外啮合副更高。外围的棕红色筒状构件作为齿圈的支撑座，一方面为内齿圈提供径向定位，另一方面和外侧的灰色安装法兰形成轴向限位，装配时齿圈压入筒座后可以通过止口定位，保证内齿的分度圆和安装基准的同轴度控制在设计公差范围内。

　　实际工程应用里，这类组件常被用在回转工作台的减速末端、小型绞车的驱动端、阀门电动执行器的传动段，这些场景都不允许传动机构占用过大的径向空间，内啮合结构刚好可以把小齿轮整个收纳在内齿圈的内部空腔里，轴向长度也可以根据安装空间灵活调整。设计时需要校核齿根弯曲强度与齿面接触强度，根据传递的额定扭矩确定模数、齿数与齿宽，内齿圈的内壁齿形加工通常采用插齿或者拉齿工艺，建模时需要严格保证渐开线齿形的参数匹配，侧隙取值要考虑工作温度变化带来的热膨胀量，避免高温下轮齿卡死。

　　安装边界方面，法兰外圆的尺寸要匹配设备基座的安装空位，法兰上的连接孔采用均匀分布的布局，保证螺栓锁紧后受力均匀，组件的轴向总厚度需要和相邻的轴承、端盖尺寸配合，预留出轴承的安装位置与密封件的装配空间。小齿轮的轴伸端需要对接动力输入或者输出轴，轴端的定位台阶要保证齿轮的轴向固定可靠，承受冲击载荷时不会出现窜动。整个传动副在装配后需要手动盘车检查啮合间隙，转动全程无卡滞、异响，齿面接触斑点沿齿长与齿高方向分布均匀，才能满足长期运行的要求。这类结构相比多级外啮合减速，零件数量更少，结构集成度高，在中小扭矩的同轴传动场景下能有效降低整机的重量与占用空间。
