六边形带把手透明棱面饮水杯结构

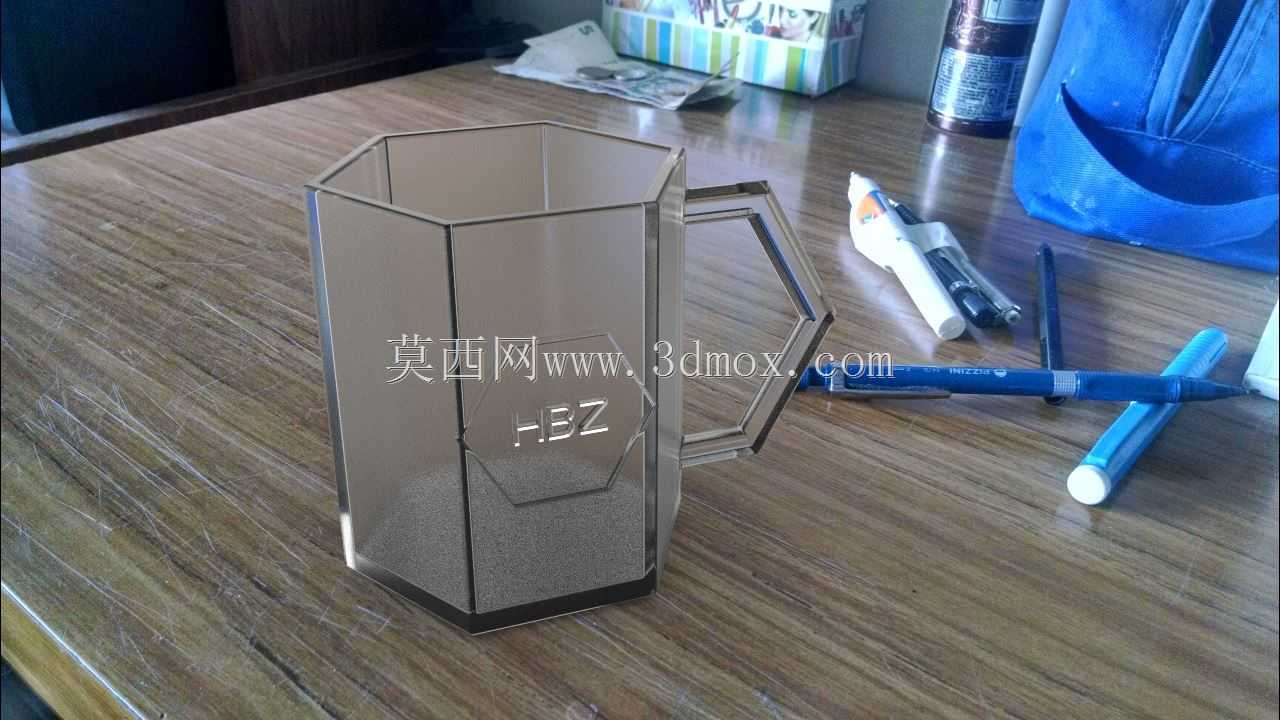

　　这款杯体采用正六边形截面作为主体轮廓，区别于常规圆柱水杯的回转体形态，六个等宽平面沿周向均匀分布，相邻平面以棱线过渡，整体造型规整且具有明显的几何辨识度。杯身从底部到杯口保持一致的截面外轮廓，侧壁厚度均匀，既保证了透明材质下的视觉通透感，也让杯体放置在桌面时拥有六个稳定的支撑接触面，相比圆形杯身不易发生侧向滚动，在工作台、实验台、办公桌面等场景中使用时，意外碰倒后的滑移风险更低。

　　把手部分没有采用独立装配的结构，而是和杯身侧壁一体成型，把手整体同样采用多边形折边造型，外轮廓为斜向四边形框体，握持区域的内侧空间经过尺寸校核，成年人四指可顺利穿入，把手与杯身的连接位置分别落在杯身上部和中下部两处，连接过渡处做了加宽处理，避免盛装满水后握持位置出现应力集中。把手的棱边和杯身棱线风格统一，没有额外的圆弧曲面，整个产品的外观语言保持一致，折线轮廓在透明材质下会形成连续的折射边线，视觉上更具机械设计感。

　　杯底为和杯身截面匹配的六边形平底，底面边缘做了微小的加厚凸边，放置时凸边先接触支撑面，既可以减少杯底大面积摩擦刮花的概率，也能让杯体在略有不平整的台面上保持稳定，不会出现单点翘动。杯口位置做了外翻的薄边处理，口部端面平整，饮用时唇部接触的边缘没有尖锐棱角，同时外翻边也提升了杯口整体的抗变形能力，长期使用或者堆叠收纳时，杯口不容易受挤压发生椭圆变形。

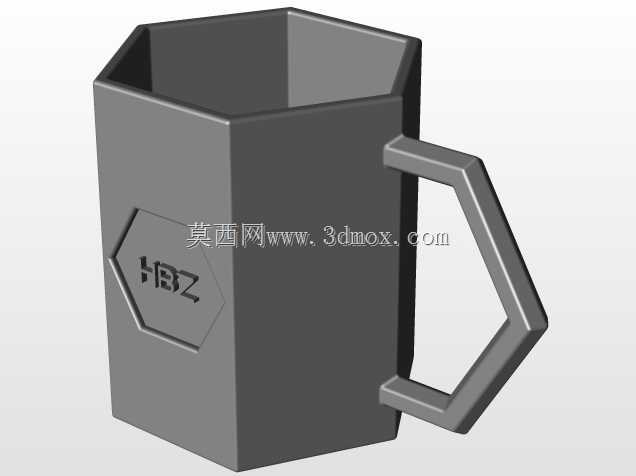

　　从建模逻辑来看，整个零件可以先绘制正六边形的草绘截面，通过拉伸命令生成杯身主体，再使用抽壳命令设定统一的侧壁厚度，预留出杯口的开口区域；之后在杯身侧方草绘把手的多边形轮廓，拉伸生成把手实体后和杯身主体做合并，连接处添加过渡特征消除锐边交界。杯身正面预留的标识区域为下沉式平面，六个棱面中任意一个平面都可以作为标识承载面，平整的表面非常适合丝印、激光打标或者粘贴铭牌，不会像圆柱曲面那样出现标识随弧面变形的问题。

　　在实际使用场景中，这种多边形杯身除了日常饮水使用，也可以作为桌面小型零件的收纳容器，六个平面可以分别贴附分类标签，用来存放螺丝、引脚、小型加工辅料时，分类辨识度远高于圆形容器。杯身的内部截面为规则六边形，内部没有曲面死角，清洗时毛刷可以轻松贴合每个平面的内壁，拐角位置的过渡圆角经过优化，不会残留污渍。

　　安装边界方面，杯体的最大外轮廓尺寸由六边形对边距离决定，放置时所需的桌面占用范围为正六边形外接矩形区域，把手向侧方延伸的宽度需要额外计入整体占位，在桌面工位排布、杯架开孔设计时，不能仅按照杯身直径预留空间，需要将把手的外伸量考虑在内。如果配套设计杯盖，只需以杯口的六边形外轮廓为基准做配合止口，棱边位置可以做定位防呆，杯盖盖合后不会相对杯身发生周向转动，定位可靠性优于圆形杯口。整个结构没有复杂的曲面特征，壁厚分布均匀，不管是采用透明塑料注塑成型，还是使用板材粘接加工，都具备很好的工艺可行性，拔模方向沿杯身高度方向设置即可，侧壁无倒扣，把手位置的成型也不需要复杂的侧向抽芯结构，量产开模的难度较低。
