仪表管路用可拆卸式连接阀块结构设计

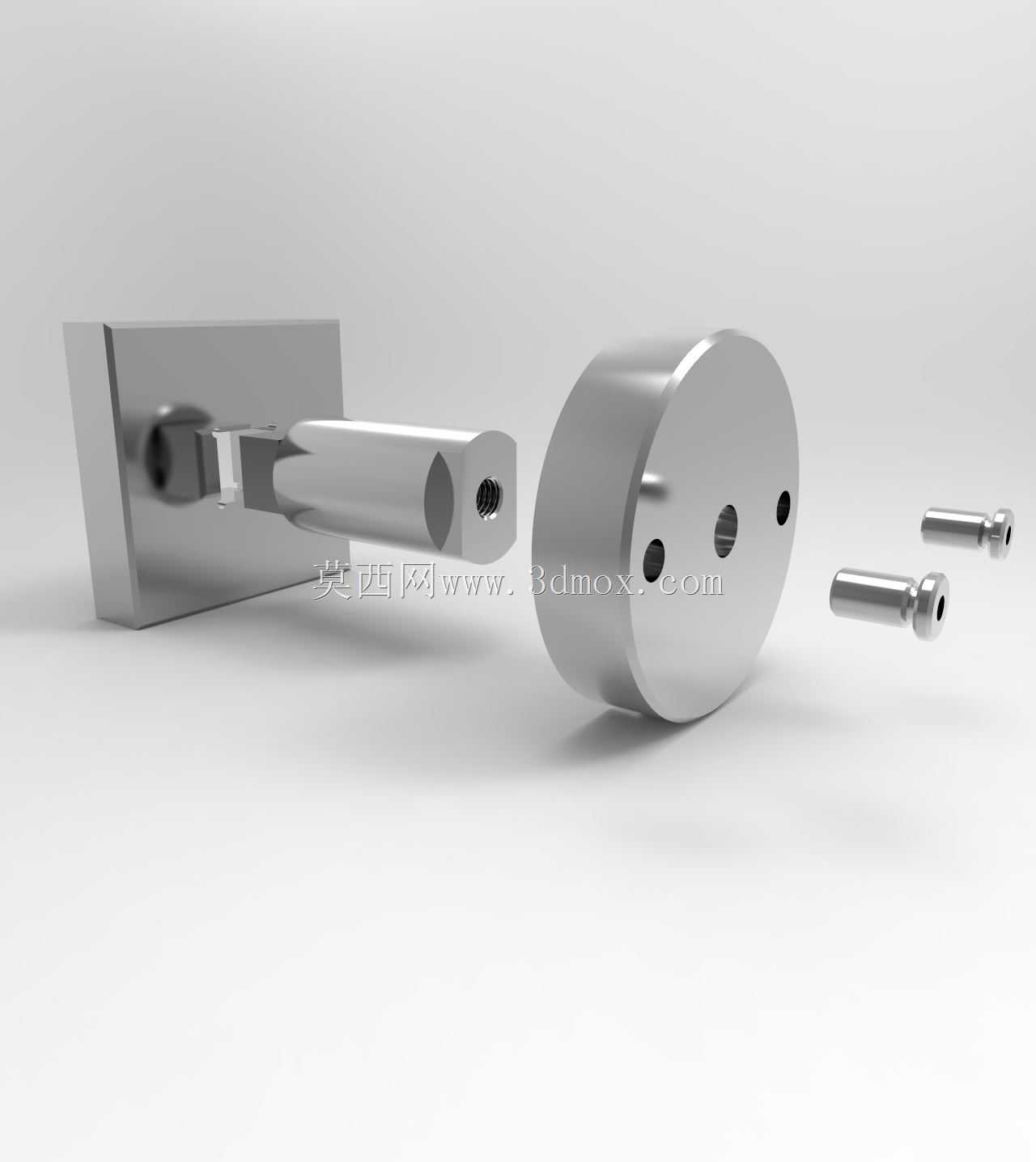

　　在小口径仪表流体管路的布设场景里，这类分体式阀块结构常被用在实验室分析管路、小型气动控制回路、低压流体取样装置的节点位置，替代传统一体式截止阀的复杂安装流程，适配需要频繁拆解维护、定期更换流道密封件的工况。从结构拆分来看，整个组件分为安装基座、阀芯导向杆、密封端盖、锁紧销轴四个核心部分，安装基座背部预留了与设备面板贴合的安装平面，两个沉头孔位的中心距按照常规仪表安装面板的通用孔距设计，安装时不需要额外加工转接板，直接通过M3内六角螺丝即可固定在1-3mm厚的金属或工程塑料面板上，基座前端的导向孔与阀芯杆采用H7/f6的间隙配合，保证阀芯往复运动时无卡滞，同时配合面的表面粗糙度控制在Ra0.8以下，减少长期滑动带来的密封件磨损。阀芯导向杆的尾部设计了扁位结构，与执行端的拨叉或者手动旋钮配合时，能够传递扭矩同时避免周向转动，杆身的环形槽用来安装O型密封圈，槽的深度按照线径1.5mm的丁腈橡胶圈压缩率25%设计，保证0.6MPa以下的气压或者液压工况下无渗漏，导向杆前端的内螺纹孔用来连接外接管路接头，螺纹规格选用M5内螺纹，适配常规的小型快插接头，不需要额外转接头即可连接4mm外径的气动软管。

　　密封端盖部分采用圆盘式结构，端盖上的三个通孔呈120°均匀分布，其中两个为光孔用来穿装固定螺丝，中间的通孔为流体通道，通道入口处做了1x45°的倒角，方便管路插入时不会刮伤密封圈，端盖与基座贴合的端面加工了0.5mm深的密封槽，安装平面的平面度控制在0.02mm以内，保证压紧后端面密封无泄漏，端盖外侧的两个定位小柱用来对接外接管路的定位孔，避免安装时管路偏斜导致的流道错位。锁紧销轴为两个独立的小直径圆柱件，其中一个带中心通孔作为流体导通的辅助通道，另一个为实心定位销，安装时插入基座与端盖对应的定位孔中，分担螺丝承受的侧向剪切力，避免管路受外力拉扯时固定螺丝断裂。

　　设计过程中优先考虑了拆装维护的便捷性，整个阀块拆解不需要专用工具，只用普通十字螺丝刀即可完成全部拆卸，所有密封件均为标准市售规格，更换成本极低，流道的通径设计为3mm，满足小流量流体的导通需求，同时不会因为通径过大导致阀块整体体积超标，整个组件安装完成后的总长度控制在65mm以内，最大外径处为32mm，在紧凑的仪表设备内部布设时不会占用过多安装空间，相邻阀块的安装中心距只需要预留35mm即可避免操作干涉。

　　在实际工况适配中，这类阀块可以兼容压缩空气、清水、低粘度润滑油等无强腐蚀性的流体介质，工作温度范围覆盖-20℃到80℃，满足常规工业现场与实验室环境的使用要求，结构上没有易损的复杂曲面，所有零件均可以采用普通车床、铣床加工完成，不需要特种加工工艺，加工成本控制在较低区间，适合小批量设备配套使用。建模过程中对所有配合面做了公差匹配验证，运动部件的行程预留了0.5mm的冗余量，避免加工误差导致阀芯顶死，所有棱角处均做了0.2mm的倒角处理，去除加工毛刺，避免安装时划伤操作人员或者损坏密封件，安装基座的背部做了0.1mm的凹面设计，保证安装时与面板贴合紧密，不会因为平面度问题导致安装倾斜。
