可调式丝攻扳手手动攻丝工具结构

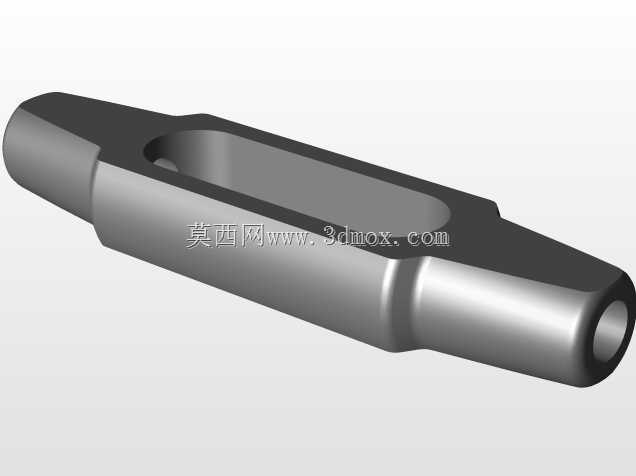

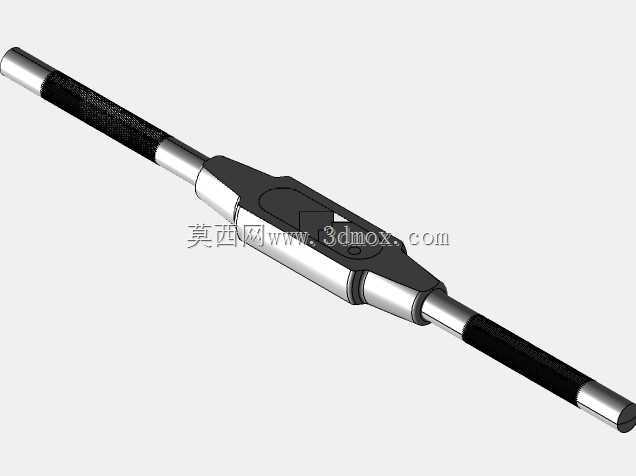

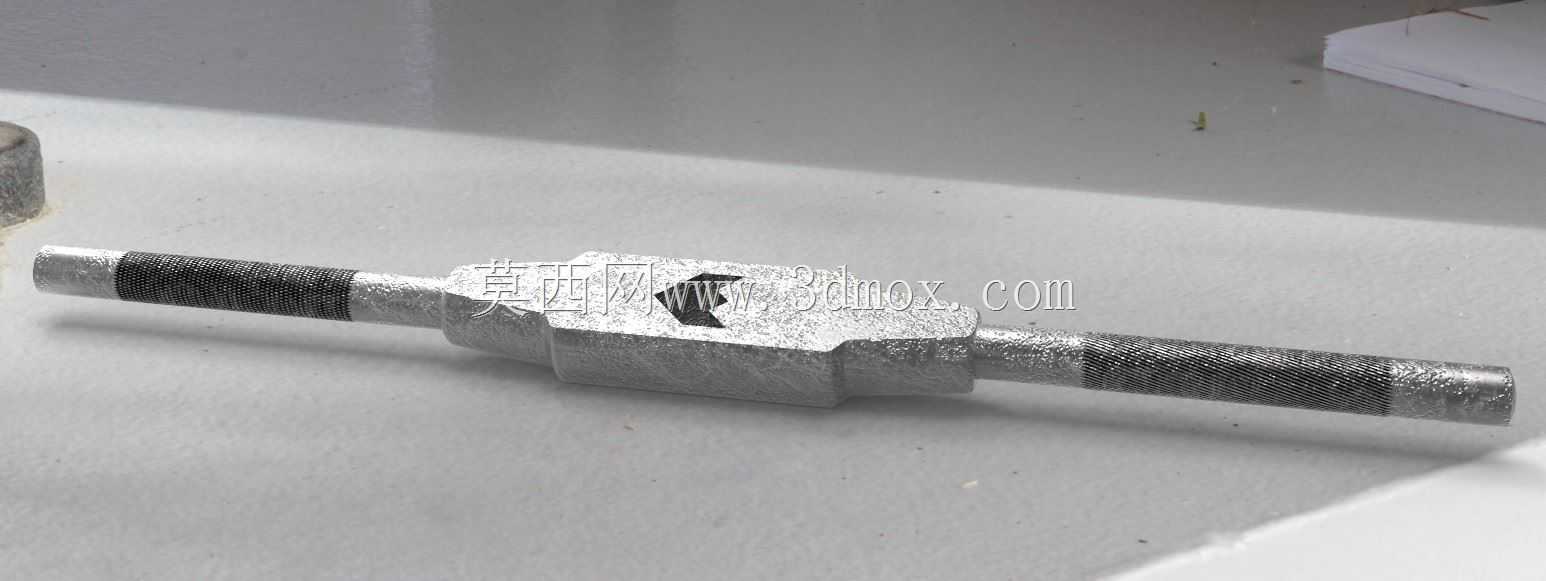

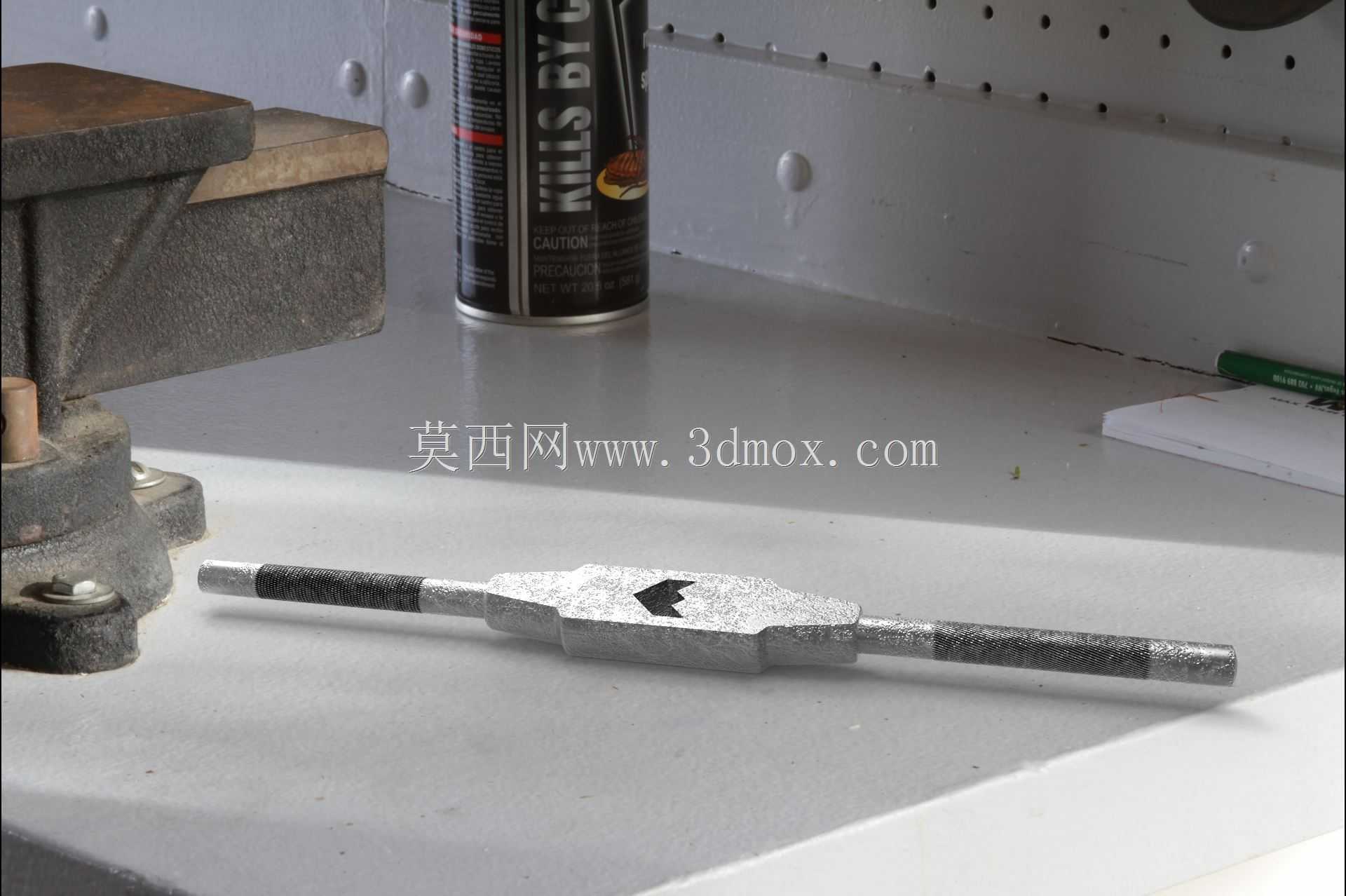

　　这款可调丝攻扳手是机械加工、设备维保场景里常用的手动螺纹加工工装，日常在单件小批量螺纹加工、现场设备维修配做螺纹孔、装配现场补攻螺纹等场景下使用频率极高，相比机动攻丝设备，它不受场地、电源限制，能适配狭窄工位的攻丝作业，尤其适合M3到M12区间的小规格内螺纹手动加工。从结构设计来看，整体采用长杆对称式布局，中间的方形夹持座做了可调式方孔夹持结构，能适配不同规格丝锥尾部的方榫尺寸，通过侧面的锁紧结构夹紧丝锥，避免攻丝过程中丝锥打滑、脱落，夹持座的方形外形也能在需要时配合扳手施加额外扭矩，应对硬度稍高的工件攻丝需求。

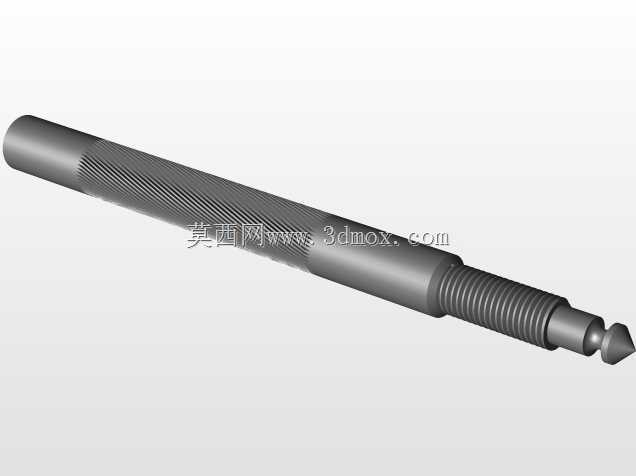

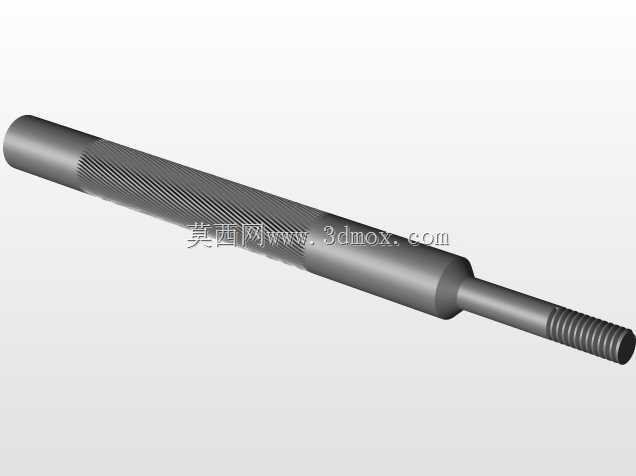

　　两端的握杆部位做了网纹滚花处理，滚花的齿距和深度经过适配，既不会因为齿纹过深硌手，也能保证手部沾有少量切削液、油污时仍有足够摩擦力，转动施力时不会打滑，握杆的长度经过扭矩匹配设计，针对适配范围内的丝锥规格，正常手部施力就能达到合适的攻丝扭矩，避免扭矩过大导致丝锥折断。设计过程中重点考虑了受力平衡性，夹持座位于整体结构的中心位置，两端握杆长度对称，攻丝转动时双手施力能保证丝锥垂直于工件表面，减少攻丝过程中丝锥倾斜导致的螺纹偏斜、烂牙甚至丝锥断裂问题，相比单握杆的简易扳手，对称结构更易保证攻丝的垂直度，降低新手操作的废品率。

　　外形尺寸上，整体长度适配人工双手操作的舒适区间，不会因为过长导致小空间内转动受限，也不会因为过短导致施力不足，中间夹持座的厚度控制在合理范围，不会在沉孔、台阶孔附近攻丝时与工件表面发生干涉，适配多数常规工位的安装边界，不需要额外做避让处理。实际使用时，先根据待加工螺纹的规格选好对应丝锥，将丝锥尾部方榫卡入夹持座的方孔内，锁紧夹持结构，双手握持两端滚花握杆，保持丝锥与工件孔位垂直，均匀施加轴向压力的同时匀速转动扳手，每转动半圈到一圈适当回退排屑，就能完成内螺纹加工，针对不同材质的工件，可通过调整施力大小适配切削阻力，整体结构没有易损的复杂部件，维护简单，长期使用后仅需检查夹持部位的磨损情况即可，是机加工车间、设备维保班组必备的手动工装之一。
