多工位伺服舵机直线底座夹具

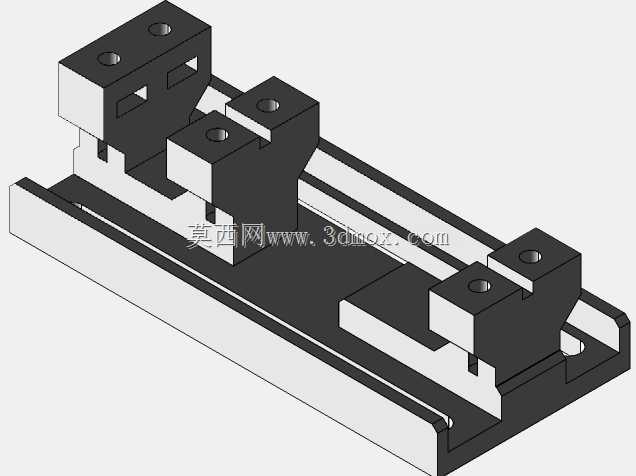

　　这套多工位底座夹具的结构核心，是在长条形钢制安装底板上集成四组独立夹紧工位，底板沿长度方向加工通长T型导向槽，既作为各夹紧模块的滑移导向基准，也承担工位间距调整后的锁紧定位功能，整体布局沿底板中轴线对称排布，适配自动化产线中多工件同步装夹、多工位步进加工的使用场景，常见于小型五金件铣削工位、电子元件点胶工装、3C产品组装定位台这类需要同时固定多个同规格工件的作业环节。

　　从实际功能逻辑来看，每个夹紧工位都由立式支撑座、顶部铰接压块、侧向定位挡边三个部分组成：支撑座通过底部滑块嵌入底板导向槽，松开槽内锁紧螺栓即可沿导轨方向滑动，调整相邻工位的中心距，适配不同长度工件的排布需求；支撑座顶面预留两个同轴安装孔，用于铰接舵机驱动摇臂，摇臂末端连接压块，舵机回转时带动压块完成下压夹紧、抬升松脱的动作，四组工位可分别接入控制信号实现独立动作，也可同步触发完成批量装夹。每个工位的侧向都加工有直角定位挡边，工件放置时靠紧挡边即可完成X、Y两个方向的初定位，不需要额外找正，压块下压后即可限制Z向自由度，完全满足轻载加工、装配作业的装夹刚性要求。

　　设计阶段首先确定的是底板的边界尺寸：整体底板长度覆盖四个工位的最大调节行程，宽度方向预留两侧安装边，安装边上均匀加工沉头孔，可直接穿过内六角螺栓将整个夹具固定在设备工作台、铝型材机架或者流水线工位板上，底板底面做铣平处理，保证安装后整体平面度控制在0.1mm以内，避免工位倾斜导致装夹偏差。单个夹紧支撑座的外形采用方块式铣削结构，侧面做减重开槽处理，在保证结构刚性的前提下降低整体重量，槽口同时避让舵机的走线空间，驱动线材可沿底板侧边的走线槽排布，不会和运动的压块发生干涉。

　　工位的运动行程设计匹配MG996r舵机的输出转角：压块的抬起高度预留足够的工件取放空间，下压行程覆盖常见20mm以内厚度的工件，压块的压紧面贴有防滑橡胶垫的安装位，既可以增大夹紧摩擦力，也能避免硬质压块刮伤工件表面，针对脆性塑料件、薄铝件这类易变形工件，还可以通过调整舵机的转角限位控制压紧力，防止夹伤工件。

　　这套夹具的适配场景并不局限于舵机驱动，支撑座顶面的安装孔位也可以替换为手动快速夹钳、气动下压气缸，只需要匹配安装孔距即可完成改造，柔性化程度较高。在多工位排布时，相邻工位的支撑座之间预留了足够的操作空间，工人取放工件或者机械手自动上下料时，不会和相邻工位的压块发生碰撞，底板两端的限位块可以限制滑块的最大滑移距离，防止调整工位时支撑座从导轨槽内滑脱。

　　从建模细节来看，所有配合面都预留了合理的装配间隙：导向槽和滑块的配合间隙控制在0.05mm以内，既保证滑动顺畅，又不会出现工位晃动；铰接孔的位置同轴度公差按照IT7级设定，保证压块摆动时没有卡滞；所有棱边都做了倒角处理，去除加工毛刺，避免装配和操作时划伤人员。整体结构没有复杂的曲面特征，所有零件都可以通过铣削、线切割工艺完成加工，制造成本低，维护时只需要更换磨损的压块或者铰接销即可，不需要整体替换夹具，非常适合中小批量自动化生产的工装定制需求，在小型工件的钻孔、检测、组装工位都可以直接套用这套布局逻辑，根据实际工件尺寸调整工位数量和间距即可快速完成适配。
