舵机配套弯折式夹持摆臂结构

　　这套夹持摆臂结构主要适配小型舵机的动力输出端，在桌面自动化工位、教学实验平台、小型物料分拣机构以及轻载联动夹具里承担动力传递与末端夹持动作。日常产线里处理轻薄片状工件、小尺寸塑料件、线束定位夹爪时，舵机输出扭矩有限，直连夹爪往往会因为力臂长度不足导致夹持力不够，或者动作行程覆盖不到指定工位，这款弯折造型的摆臂就是为解决这类空间矛盾设计的。

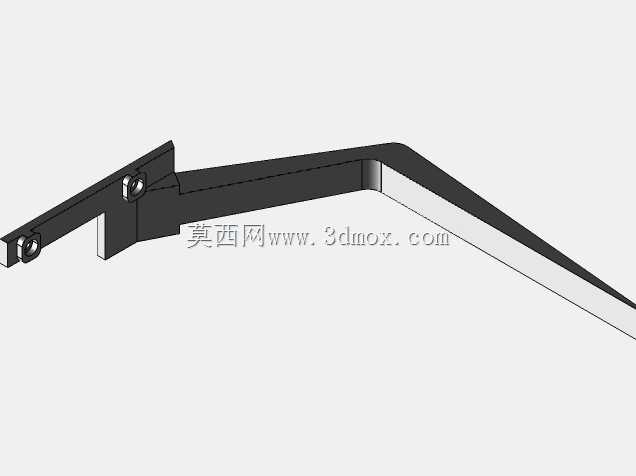

　　从实际安装边界来看，摆臂根部预留了和舵机输出花键匹配的铰接安装位，根部的固定孔位可以直接穿入锁紧螺钉，把摆臂和舵机输出盘牢牢锁死，避免往复摆动过程中出现相对打滑。臂身没有采用常规直杆造型，而是顺着设备内部的避让空间做了两次折线弯折：第一段从根部铰接点向外延伸后向上抬升，跨过舵机本体顶部的凸起结构，第二段再斜向延伸到末端夹持点位，整个臂身的轮廓完全避开了舵机外壳、周边安装板以及走线槽的干涉区域。在排布设备内部结构时，不需要额外给摆臂预留整条直线运动的空旷通道，哪怕舵机安装位置和末端执行点位之间存在凸起的安装柱、电路板或者其他传动零件，弯折后的臂身也能从空隙中穿过，大幅压缩整套夹持机构的占用空间。

　　功能特性上，臂身整体采用等厚薄板加局部折弯加强的构型，在保证整体刚性的同时控制了运动部件的自重。舵机往复摆动的时候，摆臂自身重量越轻，启动和换向瞬间的惯性冲击就越小，舵机不需要额外输出扭矩来克服臂身自重，整套机构的响应速度更快，定位停顿的时候也不会因为惯性过大出现过冲抖动。根部铰接位置做了局部加厚处理，并且在锁紧孔周边压出了贴合舵机输出盘的定位平面，螺钉锁紧之后接触面积更大，频繁正反转的工况下也不容易出现孔位磨损、摆臂松脱的问题。臂身的棱边都做了折弯翻边处理，相当于给薄板长臂增加了纵向加强筋，当末端夹爪夹持工件受到反向阻力的时候，臂身不会出现侧向弯折变形，摆动传递的角度精度可以长期保持稳定。

　　设计思路上，这款摆臂没有追求通用化的直臂标准件，而是完全围绕特定安装空间的干涉情况做构型优化：如果采用等长直臂，要么摆臂转动时会剐蹭到下方的设备底板，要么末端夹持点的位置无法对准工件输送轨道，折线弯折的路径相当于在有限的三维空间里规划出了一条无干涉的运动轨迹，在不增加摆臂总长度、不放大舵机扭矩负载的前提下，把动力输出的转动动作精准传递到需要夹持的工位。末端的安装接口可以适配小型夹爪、压块或者拨杆，根据不同工况更换末端执行件之后，既可以完成工件的夹持提拉，也可以作为拨杆推动料道里的工件完成分料动作。

　　在整机装配的时候，根部铰接点的同轴度需要和舵机输出轴保持一致，锁紧紧固螺钉前要先把摆臂转动到中位，确认摆臂全行程摆动范围内，弯折的臂身和周边所有固定零件都保留至少1毫米以上的安全间隙，避免长期运行出现摩擦掉屑。臂身的厚度选型匹配常用小型舵机的输出扭矩范围，轻载工况下不会出现刚性不足的颤振，重载工况下也不会因为臂身过重拖慢舵机的响应速度，整套结构在小型自动化实验装置、轻工分拣设备里适配性很强。
