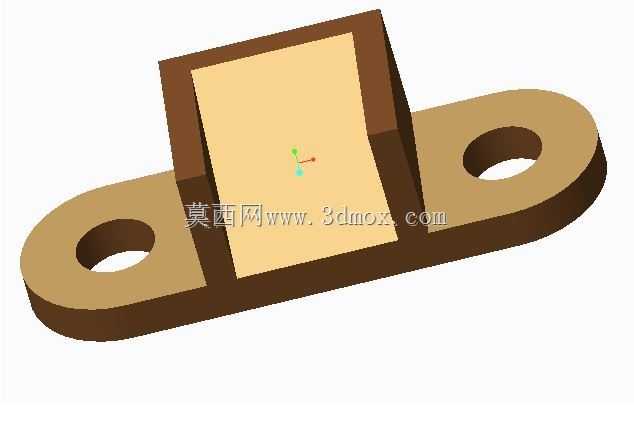

在常规输送线、小型工装台架以及低速传动单元的布局里,这类带双耳安装边的立式固定支座,主要承担轴系端部的径向限位与姿态保持作用。不同于整体铸造成型的重型轴承座,该结构把安装贴合面与上部限位挡壁拆成两个功能区域:底部是一块沿长度方向延展的扁平底板,两端各开出一个贯通的圆形安装孔,孔位对称分布在中心立壁的两侧,装配时螺栓从孔位自上而下穿过,直接把支座锁死在设备机架的安装平面上;两个耳板的外缘做了圆弧过渡,没有尖锐转角,既减少了板材切割后的应力集中,也让支座在狭小安装空间里避让周边管线、护罩时更从容。
从实际使用场景看,这类支座常出现在轻载传动场合:比如小型皮带输送机的从动端限位、工装夹具里导杆的端部止挡、实验台架上轴套的定位支撑,以及非标自动化设备里需要把某个运动部件约束在固定姿态的位置。它并不承担大载荷下的滚动轴承全周包裹功能,更多是通过中部凸起的立式挡壁,为配套的轴承外圈、轴套或者滑块提供一个贴合基准面,限制部件沿轴向或侧向的窜动,同时底板把所有工作载荷平稳传递到下方机架。
结构设计上,底板采用等厚度的扁平构型,底面全程为精加工贴合面,安装后可以和机架台面形成完整面接触,避免局部点接触带来的晃动。两端安装孔的孔径预留了标准螺栓的穿入间隙,孔中心到立壁侧面的距离经过权衡:距离过小会让螺栓拧紧时的压紧区过于靠近立壁根部,长期受振动后立壁与底板的交接处容易出现微变形;距离过大则会无谓增加支座整体长度,挤占周边部件的安装空间。现在的耳板长度刚好让螺栓压紧力的作用范围覆盖底板与立壁的连接区域,同时支座总长度控制在紧凑区间,适配多数轻型设备的安装节距。

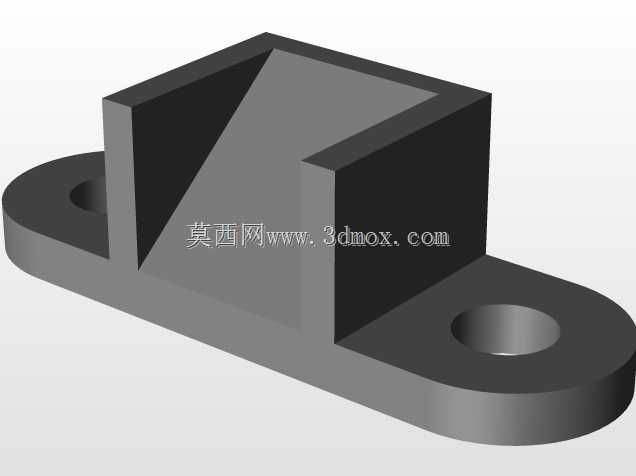

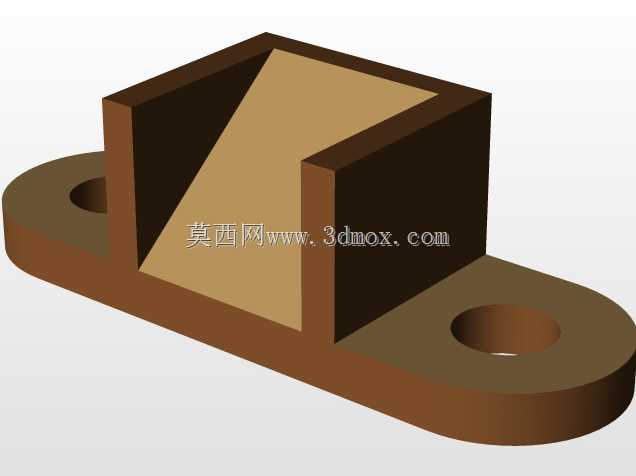

中部立式挡壁是整个支座的功能核心,它垂直于底板向上延伸,两侧面与底板顶面保持严格垂直,挡壁的正面为大面积平整贴合面,用来和被固定部件的端面完全贴合,传递侧向限位力。挡壁与底板的交接位置做了实体加厚过渡,没有采用薄壁直角连接,这一细节直接决定了支座的抗倾覆能力:当被支撑轴系运行中产生侧向冲击时,载荷从挡壁传递到根部,加厚过渡区可以把集中应力分散到底板整个宽度上,避免直角焊缝或直角转角处出现疲劳裂纹。挡壁的厚度方向预留了足够的刚性余量,在常规拧紧力矩和工作振动下,立面不会出现可见的弯曲变形,保证被固定部件的定位精度长期稳定。
安装边界方面,底板的厚度决定了支座的整体高度基准,装配后底面与机架台面完全贴合,顶面的高度即为被支撑部件的安装标高,设计时可以直接按照底板厚度叠加被固定件的高度尺寸来核算轴系中心高,不需要额外加装调整垫片。两个安装孔的中心距是安装布局的核心参数,现场开孔时只要保证机架上对应孔位的间距与支座孔距一致,就能实现快速对位;耳板的圆弧外缘让支座在孔位存在小幅偏差时,也能顺利放入安装区域,不会和机架上的相邻凸台发生干涉。
建模过程中,这类结构优先采用实体拉伸特征搭建基础形态:先绘制底板的轮廓草图,将两端耳板的圆弧、中部与立壁重叠的区域一次性勾勒完成,拉伸得到底板实体;再在底板顶面绘制立壁的矩形截面,拉伸至设计高度,最后在交接位置添加过渡圆角,消除直角锐边。安装孔采用贯通切除特征生成,孔口可根据装配需求添加小倒角,去除毛刺的同时也方便螺栓穿入。整体结构没有复杂曲面或异形腔体,加工工艺性友好,既可以采用板材焊接后铣削贴合面的方式制作,也可以直接用铸造成型后一次精加工完成基准面,批量生产时成本可控,单件非标制作时也能通过切割钢板快速焊接成型,适配不同项目的交付节奏。
在装配逻辑上,支座就位后先穿入两端连接螺栓,预紧后校验立式挡壁的贴合面与被固定部件端面的间隙,确认完全贴合后再按对角线顺序拧紧螺栓,避免单侧压紧导致底板轻微翘起。日常运行中,底板的大接触面可以有效分散振动载荷,双耳的双点固定结构相比单耳支座抗扭转能力更强,即便设备存在频繁启停的冲击,支座也不会出现绕单点转动的错位问题,非常适合轻载工业场景下长期可靠使用。
