星型径向航空活塞发动机结构

　　径向发动机的结构布局在早期航空动力领域占据过非常重要的位置，气缸围绕中心曲轴沿圆周方向均匀向外展开，从前端观察时整圈缸体呈放射状分布，也常被称作星型引擎。这类动力装置的核心优势在于单位迎风面积内可以布置更多工作缸，多缸交替做功时曲轴输出更加平顺，同时整机采用空气冷却即可满足持续运转需求，不需要布置复杂的水冷管路与散热器，非常适合轻型飞机、试验飞行器以及复古航空装备的动力选型场景。

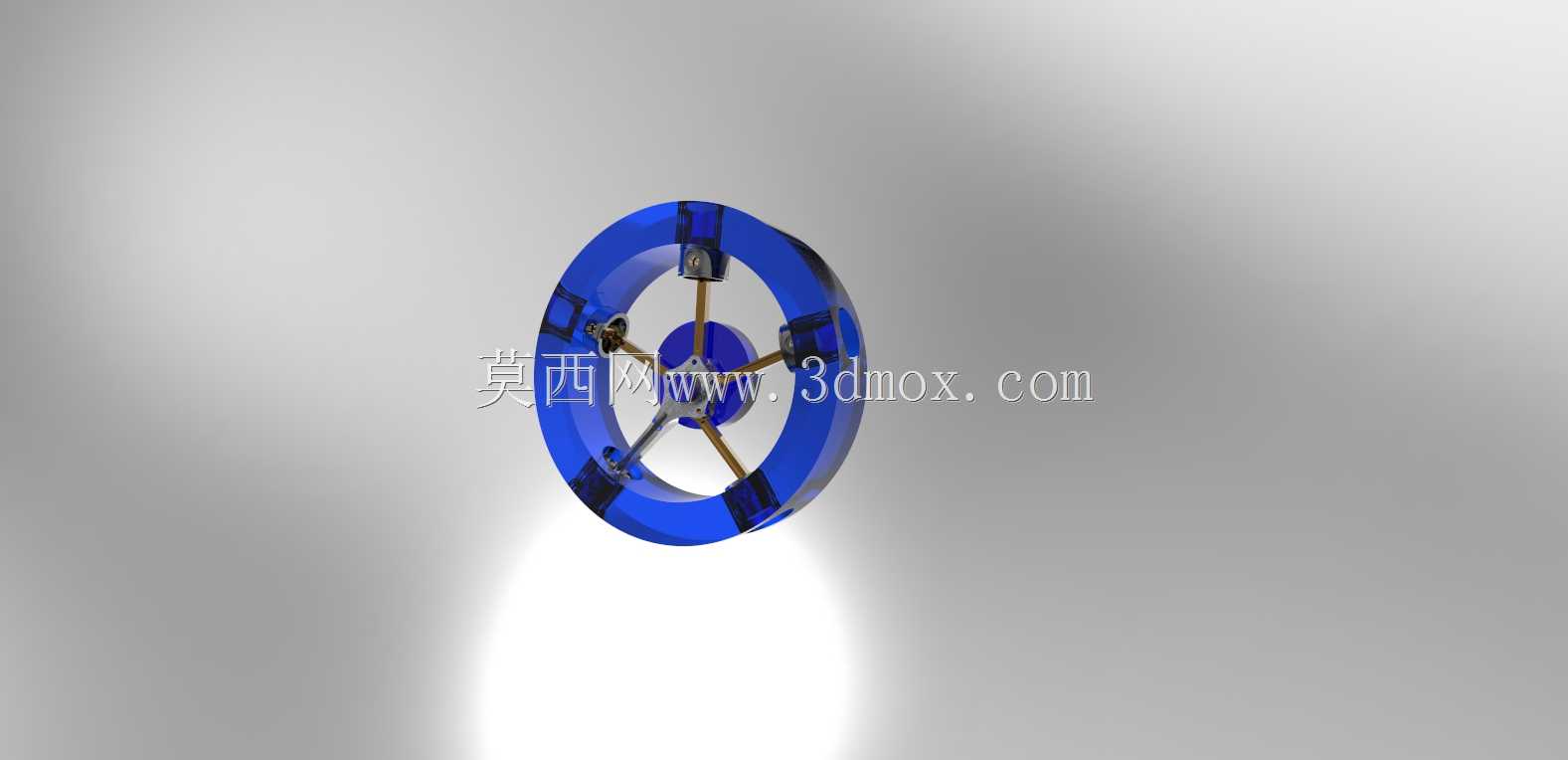

　　从三维结构拆解的角度看，该模型完整还原了径向动力单元的典型组成：中心位置布置曲轴与主轴轴承座，多组连杆采用关节式汇聚结构连接到曲柄销，外圈沿圆周等分布置独立气缸总成，活塞在缸套内做往复直线运动，通过连杆将直线行程转化为曲轴的旋转扭矩。环形外圈框架承担缸体定位与整机支撑作用，各缸安装面沿径向严格对齐曲轴中心，保证连杆运动平面无偏斜；缸体之间预留均匀的散热气流通道，飞行过程中迎面气流可直接冲刷缸体散热鳍片，把燃烧产生的热量持续带走。

　　设计这类结构时首先要处理的是多缸连杆的运动干涉问题：不同于直列发动机每缸对应独立曲柄销，径向布局通常采用主连杆加副连杆的铰接形式，一个主连杆大端直接安装在曲柄销上，其余缸的连杆通过铰接销固定在主连杆大端的凸耳上，建模阶段需要逐一校验各连杆在曲轴整周转动过程中的摆角范围，避免相邻连杆在行程上下止点位置发生碰撞。其次要匹配活塞行程与缸体径向长度的边界关系，曲轴回转半径决定活塞往复行程，也直接限定了整机从中心轴到缸头外端的总径向尺寸，安装到飞机机头时，该外圆尺寸需要和整流罩内径预留足够间隙，同时保证缸头散热面完全暴露在气流中。

　　实际工况下，径向发动机的多缸点火顺序沿圆周交替排布，相邻做功缸不连续排列，能够避免局部热负荷集中，曲轴每转一圈可完成多次做功，大扭矩输出特性对于低速螺旋桨驱动十分友好。结构建模时需要重点关注几处配合边界：曲轴两端支撑轴承的同轴度公差、各缸安装法兰相对于曲轴中心的位置度、连杆铰接销的配合间隙，以及活塞与缸套的滑动配合公差。环形机架的刚性设计也十分关键，它需要同时承受多个缸体工作时传来的交变径向载荷，若机架刚性不足，运转过程中会产生缸体错位、振动加剧的问题，因此支撑环通常采用截面加厚的环形结构，在缸体安装位设置加强筋，兼顾轻量化与结构强度。

　　和直列、V型动力布局相比，径向结构的轴向长度更短，整机重心可以更靠近螺旋桨安装面，有利于调整飞行器的重心配平；虽然迎风面积相对更大，但在低速螺旋桨飞机的飞行速度区间，整流罩与缸体之间形成的气流通道反而能够提升冷却效率，省去水冷系统的重量也抵消了迎风阻力带来的部分影响。整套三维结构把曲柄连杆机构、环形机架、放射状缸体的装配关系完整呈现，可用于航空动力原理演示、活塞发动机结构教学、异形动力装置选型参考，也能作为复古飞行器设计、机械动效模拟、装备结构拆解展示的基础参考载体，帮助设计人员直观理解多缸圆周布置动力的运动逻辑与装配约束要点。
