嵌入式不锈钢电加热组件结构设计

　　在工业电加热配套、小型温控腔体、实验加热台以及特种流体预热管路的结构设计中，这类嵌入式不锈钢加热组件是核心的发热执行部件，区别于外露式加热丝、陶瓷加热片等结构，它的一体化金属外壳设计能更好适配封闭安装空间的防护需求，同时兼顾热传导效率与结构强度。从实际应用场景来看，这类组件常被集成在小型恒温实验装置、工业设备的局部预热工位、3D打印耗材加热腔、小型化工流体管路的伴热段，甚至部分特种电源设备的低温预热模块中，负责在限定空间内将电能稳定转化为可控热能，维持目标区域的温度阈值。

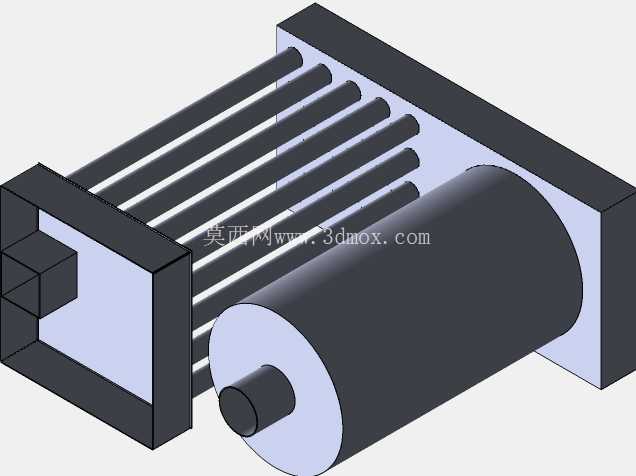

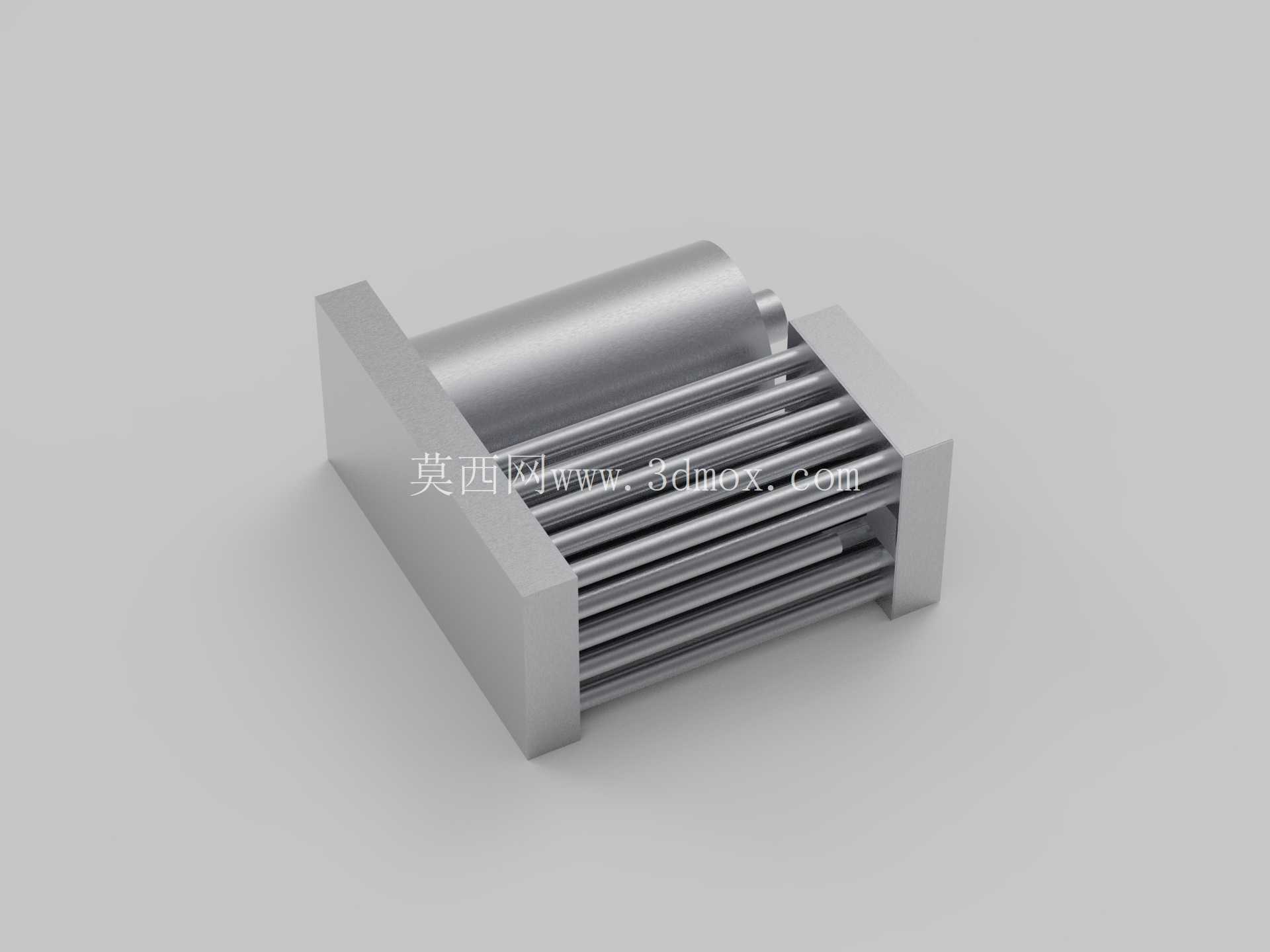

　　从功能特性上看，该组件采用多根平行排布的不锈钢加热管作为发热核心，外部搭配两侧的方形安装固定座，整体形成规整的长方体安装边界，加热管之间预留均匀间隙，既可以保证空气流通时的换热效率，也能避免管间热量堆积导致的局部过热问题。两侧的安装座做了直角规整设计，安装面平整度公差控制在0.1mm以内，可直接贴合设备的安装基准面，通过侧边的螺丝孔完成锁紧固定，不需要额外设计复杂的转接支架，能大幅降低配套设备的结构设计复杂度。加热管的外壁采用304不锈钢拉制而成，管壁厚度控制在0.8mm，既保证足够的结构强度抵御安装过程中的磕碰、长期使用中的热胀冷缩形变，也能尽可能降低管壁热阻，让内部发热丝产生的热量快速传导到外部被加热介质中。

　　设计思路上，这款组件优先考虑了安装兼容性与热场均匀性两个核心指标。首先是安装边界的控制，整体宽度、高度方向的尺寸都做了标准化适配，可直接嵌入常见的40mm、60mm规格的铝型材安装槽内，也可以适配小型设备的侧壁开孔安装场景，安装座的厚度统一为5mm，预留的M3安装孔位中心距符合通用机械安装的孔距规范，不需要针对安装位做二次改孔加工。其次是热场设计，多根加热管采用等间距平行排布，管间距为管径的1.2倍，这个间距参数是经过热仿真验证的最优值：间距过小会导致管间热辐射叠加，中心区域温度过高加速加热丝老化；间距过大则会导致热场出现明显的温度断层，被加热区域的温度均匀性无法满足工艺要求。同时加热管与两侧安装座的连接采用铆压加高温钎焊的工艺，既保证连接强度，也能避免长期高温工作状态下连接位置出现松动、氧化导致的接触电阻增大问题。

　　从实际使用的选型角度来看，这类加热组件的功率密度通常控制在每平方厘米2-3W，适配自然对流换热的使用场景，如果搭配强制风冷，功率密度可以提升到每平方厘米5W左右，设计时需要根据实际的目标温升、换热条件来匹配对应的功率参数，避免功率选型过大导致组件超温烧毁。另外组件的接线端做了内藏式设计，从安装座的后侧引出接线端子，安装后接线端不会暴露在外部人员可触碰的区域，既满足电气安全防护要求，也能避免外部灰尘、水汽直接接触接线位置导致的短路风险。在结构细节上，加热管的端部做了圆弧过渡处理，没有尖锐的边角，安装过程中不会划伤操作人员的手套或者配套的线缆绝缘层，安装座的边缘也做了0.5mm的倒角处理，去除机加工产生的毛刺，符合机械结构设计的安全规范。

　　不同于大型工业加热炉的大功率加热模组，这类小型嵌入式加热组件更侧重小空间内的精准供热，在很多对安装尺寸有严格限制的场景下，它的一体化结构优势非常明显：不需要单独设计发热丝的固定结构、绝缘结构、防护外壳，只需要预留对应的安装槽位，完成接线即可投入使用，能大幅缩短设备的研发装配周期。在长期可靠性设计上，加热管内部填充高纯氧化镁粉作为绝缘导热介质，填充密度控制在3.2g/cm³，保证内部发热丝居中不与管壁接触，同时具备优秀的导热性能，让发热丝产生的热量可以均匀传导到管壁，避免发热丝局部过热熔断。组件的整体结构没有易损的活动部件，只要在额定功率、额定温度范围内使用，工作寿命可以达到上万小时，基本可以做到与配套设备同生命周期，不需要频繁更换维护。
