星型六缸径向活塞航空发动机结构

　　这套径向发动机结构围绕中心曲轴呈六组活塞组件周向均布展开，属于典型星型往复式动力装置的完整装配形态，在早期通航飞机、轻型试验飞行器、航空教学演示台以及复古动力装备改装场景中应用十分广泛。不同于直列、V型动力单元将缸体沿直线或夹角排布的方案，径向布局把所有做功缸体环绕主轴设置，整机迎风轮廓接近正多边形，轴向长度被大幅压缩，在机头安装空间局促、需要缩短动力段轴向尺寸的轻型飞行器上，能够有效降低机身前段配重协调难度，也让曲轴输出端与螺旋桨安装座的对接路径更短。

　　从实际功能逻辑来看，六组活塞沿圆周方向依次错开做功相位，每根连杆的大端共同铰接在中心曲柄销位置，活塞在缸套内做往复直线运动时，通过连杆把燃气做功的直线推力转化为曲轴的旋转扭矩。周向多缸交替点火的排布方式，让曲轴每旋转一周过程中动力输出脉冲更密集，相比少缸机型扭矩波动明显更小，运转平顺性更优；同时缸体全部暴露在外侧迎风面，飞行过程中迎面气流可以直接扫过各缸散热鳍片，即便不依赖复杂液冷管路，也能维持各缸工作温度处于合理区间，这也是早年航空动力大量采用星型结构的核心原因。

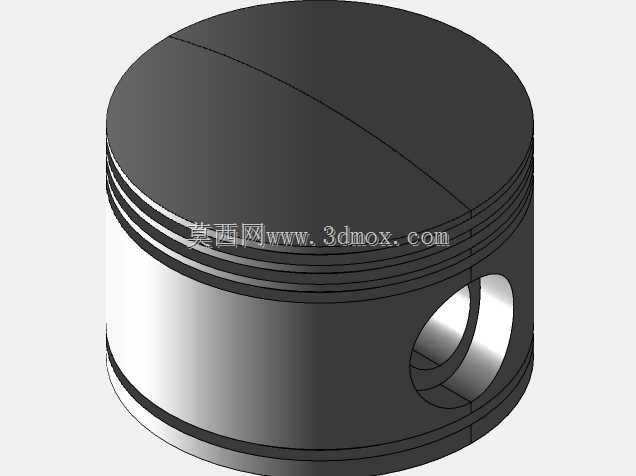

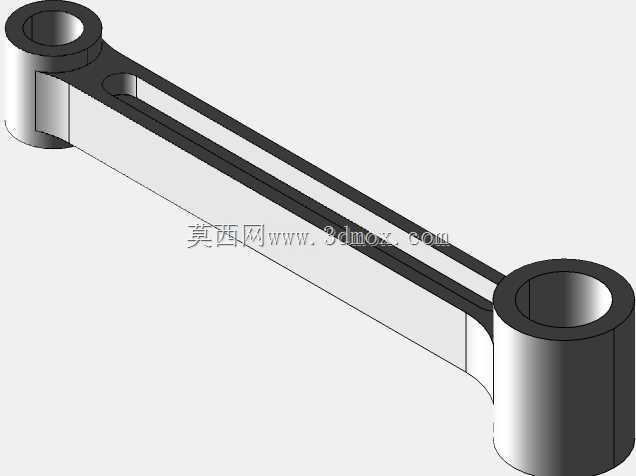

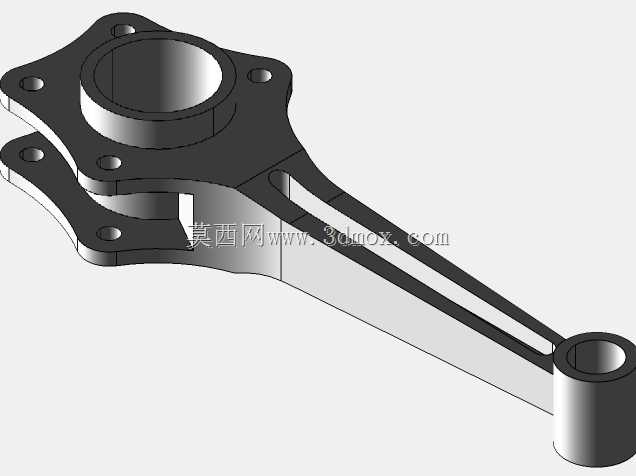

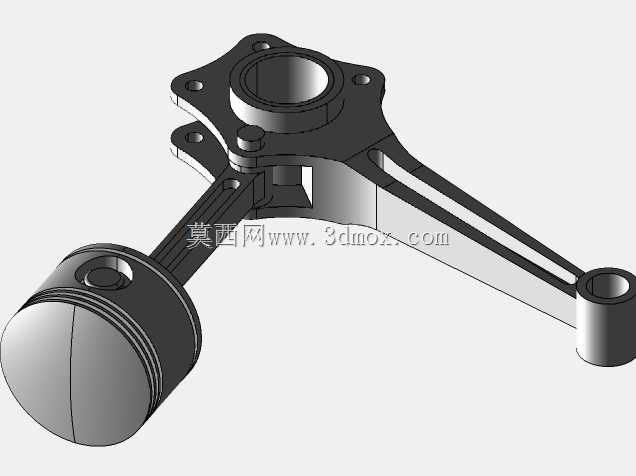

　　结构设计层面，整套模型完整还原了活塞、活塞销、连杆、缸套、中心曲轴、机匣连接座等全部核心配合部件。建模过程中首先需要锁定中心曲轴的回转轴线作为整机基准，再以该轴线为中心按60°周向间隔阵列生成各缸的安装轴线，保证每一组缸体的中心轴线都与曲轴主轴颈轴线垂直相交，避免出现缸体偏斜导致连杆运动卡滞。连杆组件采用主副连杆配合的结构形式：其中一根主连杆大端直接套装在曲柄销上，其余五根副连杆的大端通过铰接销钉连接在主连杆大端的凸耳位置，这种结构既解决了多根连杆无法同时同轴装配在同一曲柄销上的空间干涉问题，也能精准还原各缸活塞的实际行程差——副连杆铰接点的偏心位置会让对应活塞的运动相位、上下止点位置和主缸存在细微偏差，设计时需要逐一核对每个活塞在整周回转中的运动轨迹，确认活塞运行到上止点时不会碰撞缸盖、运行到下止点时连杆不会和机匣内壁发生运动干涉。

　　外形与安装边界方面，整机径向最大轮廓由六组缸体的外端活塞端面决定，所有缸体末端到中心轴线的距离保持一致，外围没有突出的管路或附件，安装时可以以中心曲轴轴线为定位基准，将后侧机匣连接法兰对接在机架安装面上，输出端轴伸直接对接负载或螺旋桨安装座。轴向方向上，后侧机匣定位面到前侧输出轴端面的距离即为整机轴向安装厚度，配套的安装孔位围绕主轴轴线呈圆周分布，对接时需要保证安装面与主轴轴线的垂直度，避免轴系运转出现额外偏心载荷。

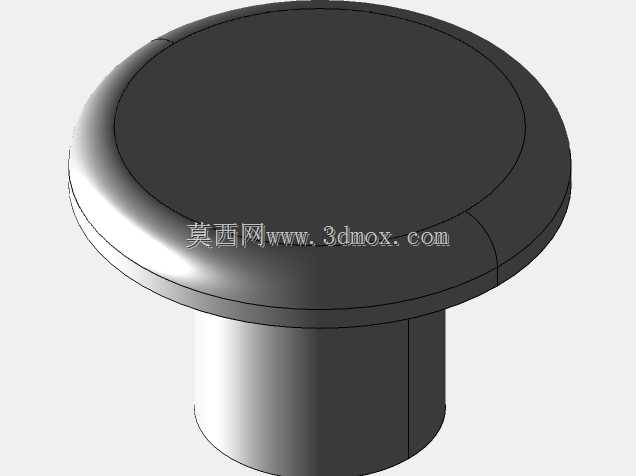

　　各部件的配合公差在建模阶段就需要提前预留：活塞与缸套之间保留往复运动间隙，连杆大端与曲柄销、副连杆铰接点处设置转动配合余量，活塞销同时贯通活塞销座与连杆小端孔，保证铰接动作灵活。整套结构没有多余的冗余零件，所有运动副的运动路径在装配环境下完成全行程干涉检查，既可以作为航空动力结构教学的演示载体，也能为小型星型动力装置的改装、试验设计提供完整的结构参考。
