螺距一毫米内螺纹铰接轴承支座

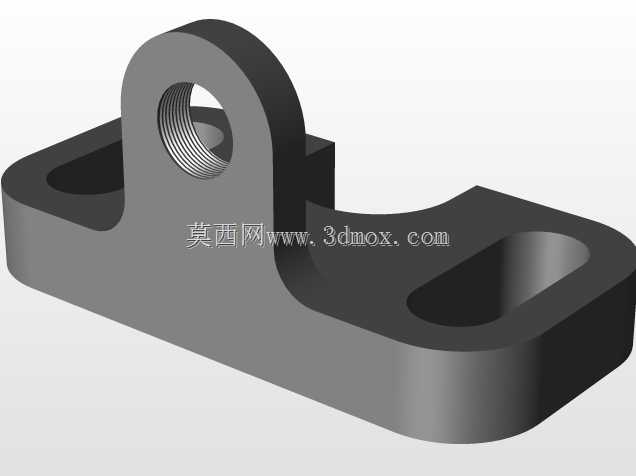

　　这款铰接支座的结构重心落在单侧立板的内螺纹铰接孔上，底板采用两端下沉的长槽安装形式，整体轮廓没有多余包覆，适合在轻载连杆机构、小型工装夹具、检测台架以及手动调节装置中作为摆动支点使用。现场装配时，底板并不依赖整圈法兰面压紧，而是通过两条长圆形沉槽放入紧固件，槽孔沿底板长度方向留有调节余量，能够补偿机架孔位的加工偏差，也方便在调试阶段微调支座的横向位置。立板位于底板中部偏一侧，顶部圆孔加工有细牙内螺纹，螺距取1mm，细牙特征使旋合后的轴向调节更平稳，螺纹自锁能力相对粗牙更好，在需要微量张紧、角度限位或螺杆铰接的场合更容易控制位置。

　　从受力路径看，外部销轴或调节螺杆传入立板孔位的载荷，先由加厚立板承受，再通过立板与底板之间的大圆角过渡区扩散到整个底板。圆角不是单纯的外观处理，它降低了板件交接处的应力集中，使支座在反复摆动时不易从根部产生裂纹。底板两侧的沉槽具有明显深度，紧固件头部沉入后不会高出安装面，避免与上方运动件发生干涉；槽端做成圆弧，也减少了铣削或切割加工时的尖角应力。立板顶部外圆与内孔之间保留了较厚壁厚，能够承受螺纹旋紧时的径向胀力，同时保证铰接孔附近有足够的接触刚度。

　　建模时可先按底板外轮廓拉伸出基础实体，再在两端切除长圆沉槽，沉槽深度需结合所选螺栓头高度和压板间隙确定。立板部分宜采用带圆角的厚板拉伸特征，与底板合并后处理交接圆角；顶部内螺纹不必在所有方案阶段都还原真实牙型，方案布局可使用装饰螺纹表达公称直径和螺距，进入详细设计或加工出图时再根据标准截面生成螺旋牙型。螺纹孔轴线应与底板安装面保持明确的高度和平行度关系，这个高度决定了连杆中心高，也影响配套螺杆的摆动包络。若支座用于频繁转动的铰接点，应校核孔壁与螺纹件的接触强度；若主要用于调节锁紧，则需关注旋合长度和防松方式。

　　安装边界方面，底板长度方向决定两支点间距，宽度方向决定支座在机架上的最小占位；立板高度则形成上部铰接中心与底面的距离。布置周围零件时，要给螺杆或销轴端部留出装拆空间，尤其内螺纹件从侧面旋入时，扳手和锁紧螺母不能被底板边缘阻挡。两条沉槽外侧的实体边不宜过窄，否则压紧时局部容易变形；立板后侧与底板台阶之间形成的缺口可用于避让邻近板件，但不应把缺口延伸到主受力截面。该类支座常见于输送线张紧机构、实验设备摆臂、轻工机械导向架、夹具压紧单元等位置，设计上强调安装可调、铰接可靠、结构紧凑和加工便利。
