多工位铰接式异形连接支架练习结构

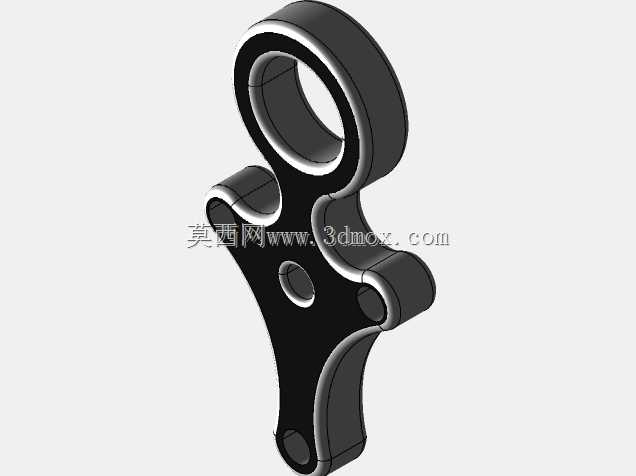

　　该异形铰接连接支架属于机械结构入门练习中典型的空间轮廓类零件，整体采用非对称流线型板状主体布局，在同一基体上集成了大尺寸环形铰接端、中部定位通孔以及两组侧向圆柱铰接座，可同时满足多方向销轴连接、点位定位与相邻构件限位的复合装配需求。这类结构常见于轻工自动化连杆机构、小型执行器联动组件、教学演示机械臂以及非标传动辅件中，用来在有限安装空间内衔接多个运动构件，传递小幅载荷并约束构件的相对摆动轨迹。

　　从实际装配边界来看，支架上端的大直径环形孔为核心主铰接位，孔壁预留了足够的配合厚度，可装入衬套或滚动轴承，降低销轴往复转动时的磨损；环形外缘做了加厚翻边处理，既提升孔位径向承载能力，也避免薄板基体在铰接受力时出现局部翘曲。中部偏小的通孔为辅助定位孔，可穿入定位销实现支架与基座的周向防转，也可作为走线、减重或次级锁附点位使用。支架下部两侧伸出的圆柱凸台各自带同轴孔，形成第二组铰接接口，能够分别连接两根从动连杆，让单个支架同时参与两组联动动作，减少机构中独立零件的数量。

　　结构轮廓没有采用规则矩形板设计，而是顺着各孔位的受力方向延伸出弧形加强筋带，外边缘沿载荷传递路径做连续变宽度处理：主铰接环到侧铰接座之间的板幅适当加宽，保证弯矩传递过程中截面模量充足；非受力区域则收窄轮廓，控制整体重量。零件侧边可见明显的等厚侧壁与圆角过渡，属于典型的拉伸加凸台成型思路，建模时先绘制包含各孔中心、外轮廓弧线与安装点位的草图，再通过主体拉伸生成基础板件，随后对侧向铰接圆柱、环形加厚边分别做凸台叠加，最后统一处理孔口倒角与棱边圆角。

　　在工程应用里，这类支架的安装定位需要优先保证三个铰接孔的中心距公差，尤其是主环孔与两侧圆柱孔的平行度，若孔轴线出现偏斜，连杆装配后会产生卡滞、附加弯矩，长期运行还会造成销轴偏磨。外形设计上，所有外露棱边均做小圆角过渡，既避免热处理或钣金加工时的应力集中，也减少运动干涉风险。支架底部的小孔位可作为末端附件连接点，适合安装感应挡片、限位块或轻量拉簧，拓展机构的复位与检测功能。

　　建模练习过程中，需要重点关注异形草图的全约束定义：先锁定主铰接孔中心作为设计基准，再依次标注侧铰接座的中心距、中部定位孔的坐标尺寸，最后约束外轮廓弧线与各孔凸台的相切关系，避免后续修改孔位时轮廓出现畸变。侧向圆柱凸台与主板的交接处要设置合理的过渡圆角，模拟实际铸件或铣削件的工艺圆角，防止应力集中在根部。该结构虽为初学者训练件，但完整覆盖了多铰接点布局、载荷路径优化、安装基准设定与工艺圆角处理等机械设计基础要点，能够帮助从业者熟悉非标联动支架从轮廓草图到三维实体的完整建模逻辑，也可作为小型连杆机构概念设计阶段的参考构型。
