径向发动机连杆总成结构三维造型

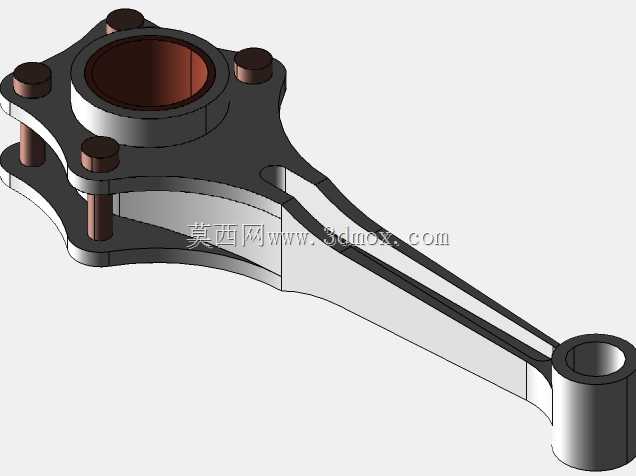

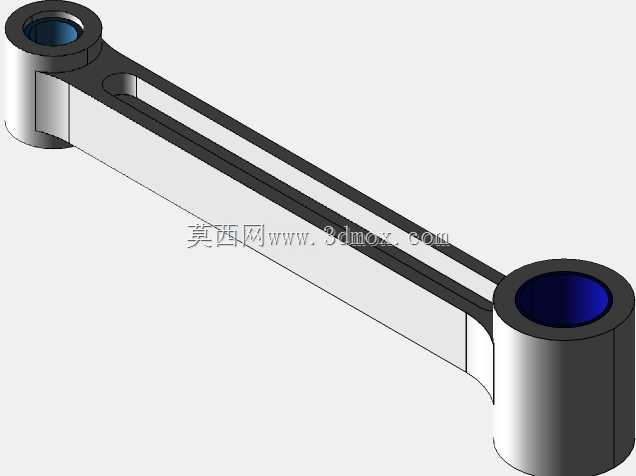

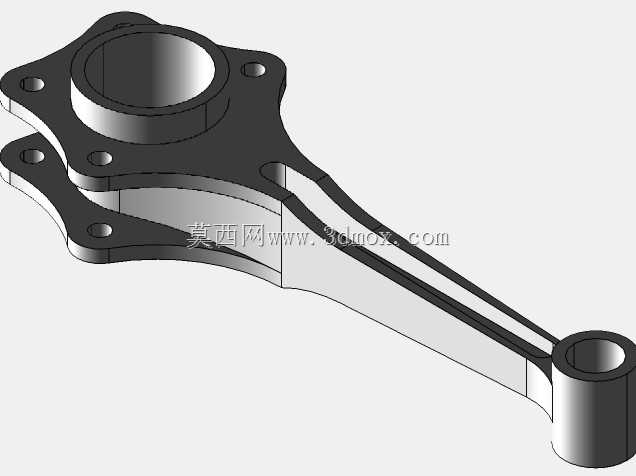

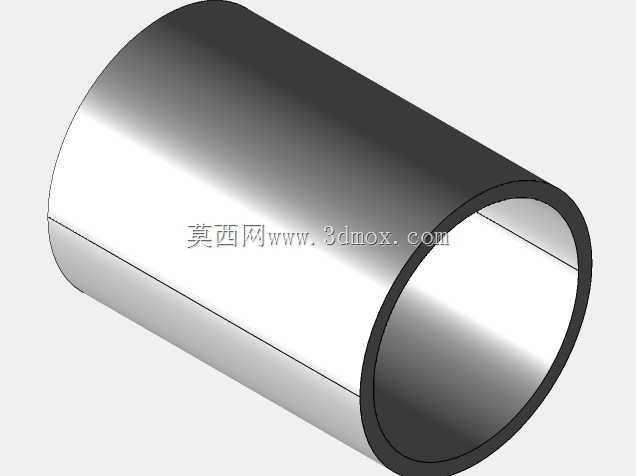

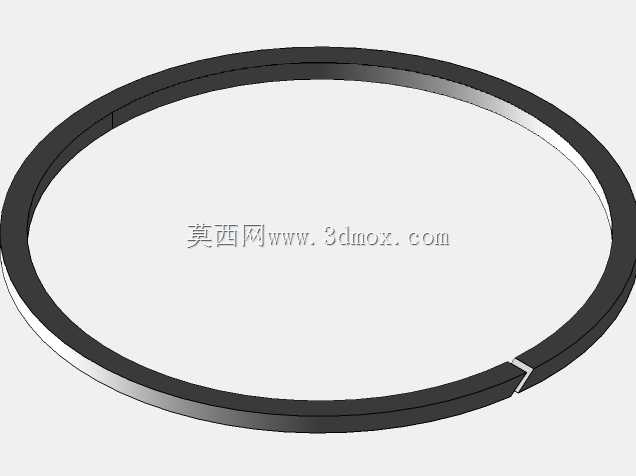

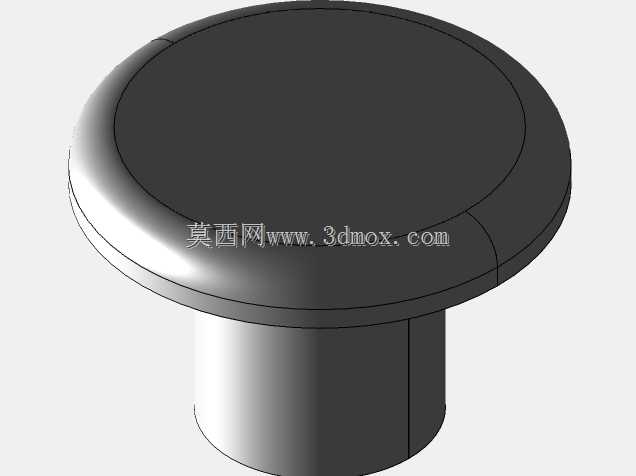

　　径向发动机的连杆属于动力转换环节里受力最复杂的细长传力构件，这一整套零件与装配造型围绕星型排布气缸的工作特性展开，和普通直列发动机连杆相比，径向布局里多根连杆共同铰接在同一根曲柄销上，主连杆需要承担副连杆的铰接载荷，杆身的受力路径、两端孔位的同轴约束以及周边运动包络都有明显区别。建模时先从两端环形头部入手，大头端对应曲柄销回转中心，小头端对准活塞销轴线，两个孔的中心距直接决定活塞行程与压缩比的匹配关系，孔壁预留轴瓦或衬套的压装壁厚，端面倒角避开轴瓦定位唇的装配位置。杆身采用工字形截面沿两孔中心连线延展，腹板厚度从两端向中段平缓过渡，既控制往复运动的惯性质量，又保证爆发压力下的抗弯与抗扭刚度，杆身侧面的油道槽顺着载荷走向布置，润滑油可以从大头轴瓦间隙沿杆身输送到小头衬套位置，避免高速摆动时活塞销出现干摩擦。

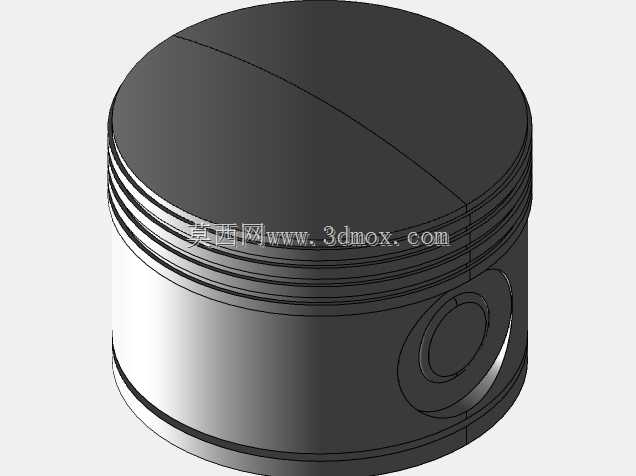

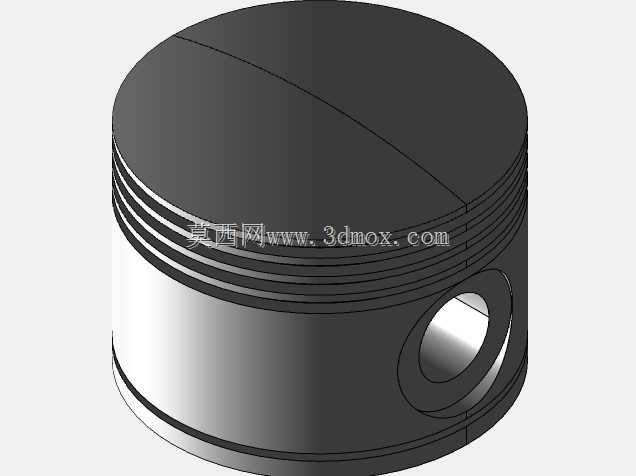

　　从实际装机场景来看，这类连杆多用于小型星型航空发动机、老式径向活塞动力装置以及教学演示用内燃机试验台，气缸围绕曲轴箱呈圆周放射排列，每一个工作循环里不同气缸的连杆依次把燃气推力传递给曲柄，输出扭矩比同排量直列机型更平顺，整机轴向尺寸也更紧凑。装配关系上，大头孔与曲柄销之间保留规定的旋转间隙，连杆可以围绕曲柄销做大角度摆动；小头孔通过活塞销和活塞内腔的销座连接，活塞在气缸内做直线往复运动时，连杆持续在摆角范围内切换姿态，因此杆身两侧和曲轴箱内壁、气缸下沿之间必须留出足够的运动间隙，三维造型里把全行程摆动的包络面一并校核，防止高速运转时出现磕碰。

　　外形尺寸方面，连杆总长由曲柄半径与活塞销布置位置共同确定，大头外径受曲轴箱内部径向空间限制，小头外径要能穿过活塞内腔的销座开口，杆身工字形截面的翼缘宽度不能超出气缸底部的避让缺口。安装边界上，大头剖分面的螺栓孔位置、连杆盖的定位止口以及小头的油孔朝向都有严格方位要求，装配时连杆盖与杆身的配对标记必须对齐，螺栓按对角顺序分步拧紧到规定预紧力，避免轴瓦间隙不均引发烧瓦。设计过程中还需要做运动干涉检查：当曲柄转到上下止点时，连杆大头和曲轴平衡块的间隙、杆身和气缸套下端的间隙、小头端面和活塞销座内侧的间隙都要逐一确认，同时结合有限元分析校核最大爆发压力工况下杆身的应力分布，在腹板过渡圆角、大小头与杆身衔接的位置加大圆角半径，降低应力集中带来的疲劳断裂风险。整套造型完整还原了零件的实体结构与装配约束，可直接用于结构原理演示、运动仿真分析以及加工工艺参考。
