手工树脂涂层滚筒成型工装结构

　　这套三维结构围绕小型回转件的手工树脂涂覆作业展开，核心是把开放式V形承托模腔、限位滚筒和纤维增强层组合在同一操作空间内，适合小批量试制、维修补层以及复合材料包覆工艺的现场验证。现场使用时，待加工的筒状或轴状零件被架在V形模腔上方，滚筒沿零件轮廓滚动，树脂在压力作用下均匀铺展，纤维层随树脂浸润贴合到型面，避免单纯刷涂造成的厚薄不均、气泡夹带和局部堆胶。

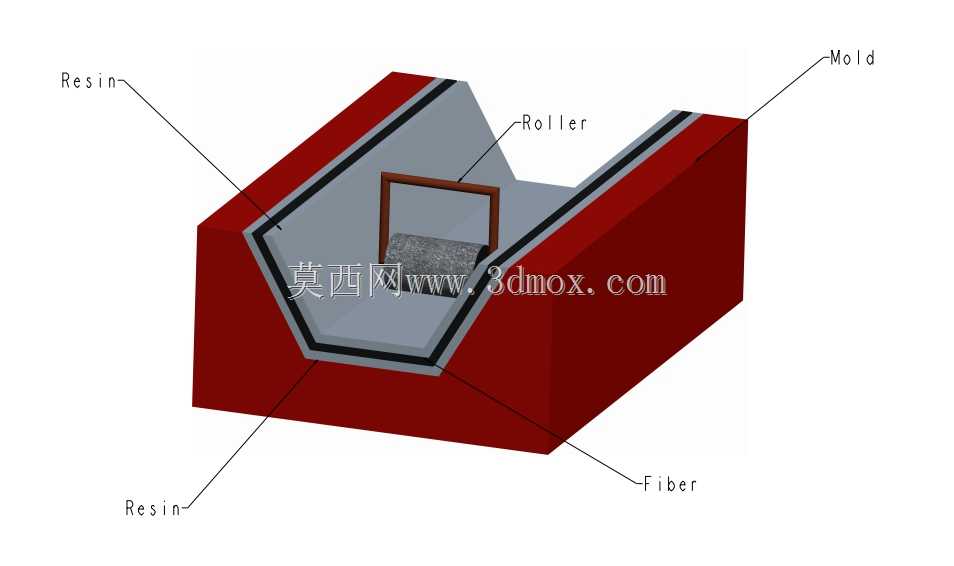

　　从结构布置看，模体采用深V开口，两侧斜面承担定位与导向作用，零件放入后自然落到最低接触线，径向自由度被约束，周向仍可顺畅转动。V形角度的选取兼顾了不同直径工件的兼容性：开口较宽时可容纳大直径滚筒，收窄区域又能对小直径件提供足够包角，减少作业过程中的窜动。模腔内表面不是单纯刚性面，而是按树脂层、纤维层和模具基体分层表达，能够直观反映涂覆后各材料区域的边界，也便于在建模阶段检查层厚是否干涉、转角处是否存在纤维弯折半径不足的问题。

　　滚筒部件采用框架式握持结构，横向辊筒与工件母线接触，操作人员通过框架施加稳定下压力。相比直接用刮刀涂抹，滚筒接触属于线接触逐步滚压，树脂受挤压后向两侧流动，能够把纤维编织纹理中的空气赶出，同时控制含胶量。辊筒的直径和宽度需要与V形模腔匹配：过宽会在两侧斜面处发生干涉，过窄则单次压合面积不足，作业效率下降；辊筒轴线应与工件轴线保持平行，否则容易出现斜向推胶，导致涂层一端厚、一端薄。

　　模具外形在建模时按实体块体处理，外侧留出足够的握持和安装空间，底部可平放在工作台面上，不需要复杂夹具即可完成短时操作。若接入产线，可在模体底部增加定位键或螺栓孔，将其固定到工位架上，再配合驱动滚轮实现工件自动旋转；此时V形模腔主要承担托持，滚筒则可安装在摆动臂上，通过恒压机构控制压合力。对于需要加热固化的树脂体系，模腔周边还可预留加热板或热管安装位，但手工试制阶段通常保持结构简洁，优先保证清理和脱模方便。

　　尺寸边界方面，V形开口宽度决定可加工工件的最大直径，模腔深度决定工件中心高度，滚筒框架高度则影响操作人员的施力姿态。设计时应让工件中心略高于V形开口顶面，使滚筒有足够下行行程；若工件完全沉入模腔，辊筒两端会与模具边缘碰撞，无法滚压到顶部型面。模腔转角处需要设置圆角，既防止纤维层在尖角处架空，也能降低脱模时树脂层被刮伤的风险。分层表达中，树脂覆盖层位于纤维内外两侧，纤维承担增强作用，模具只作为成型依托，不参与最终零件受力，因此在结构校核时重点关注模腔刚度、操作稳定性和层间贴合状态，而不是把模具与涂层作为永久连接组件分析。

　　这类结构常见于复合材料辊轴包覆、橡胶辊表面树脂修复、小型筒件防腐层制作以及实验室配方验证。它不追求高自动化节拍，而强调低门槛、可观察、可调整：作业人员能够直接看到树脂流动和纤维浸润情况，发现干斑或堆积时可立即补胶、重滚。三维模型把模具、滚筒、树脂和纤维的相对位置完整呈现，可用于工艺演示、工装方案沟通以及后续改造，例如增加挡胶边、废料收集槽、端盖定位块或旋转驱动接口，使手工涂覆工位逐步向半自动化作业过渡。
