滚动轴承用参数化块体复杂结构件

　　该结构件属于滚动轴承配套的块体类承载构件，整体采用回转筒体与外部开槽块体组合的构型，在轴承装配单元中承担定位、支撑与载荷传递的作用。从实际工况出发，这类构件常见于需要将轴承组件嵌入机架或传动箱体的场合，例如输送设备的辊筒支承端、小型减速机的轴承限位座、自动化生产线的转轴固定模块，以及轻工机械中需要兼顾径向支承与周向止转的连接部位。

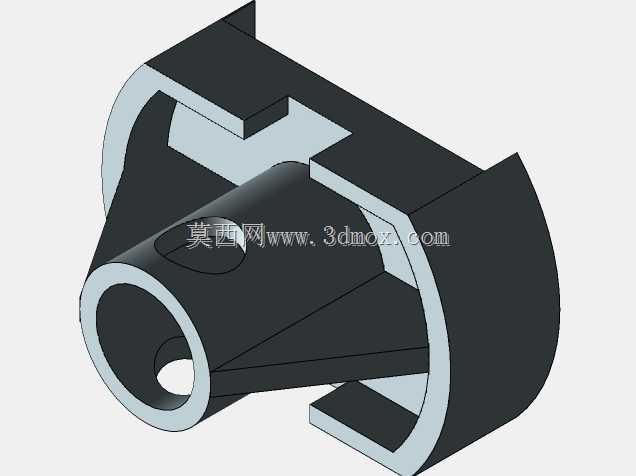

　　模型的主体由同轴的内孔筒体和外侧半包围块体构成。内孔为贯通圆柱面，用于容纳转轴或轴承内圈，孔壁保持较高的同轴度要求，以保证旋转件运转时的对中精度。筒体外侧延伸出的块体部分采用对称开槽形式，槽口将外部分隔为若干凸缘与肋板，这种构型一方面为轴承外圈提供轴向挡边，另一方面通过槽口与机架上的定位凸台配合，实现周向防转，避免轴承外圈在载荷波动下发生跟转。块体与筒体之间布置有斜向加强肋，肋板从筒体外圆平滑过渡到块体内壁，使径向载荷能够从筒体快速分散到外部安装面，降低局部应力集中。

　　从设计思路上看，该件采用参数化建模方式构建，内孔直径、筒体长度、块体外径、开槽宽度与深度、肋板厚度等关键尺寸均以变量驱动，便于在不同轴径和安装空间下快速调整规格。建模过程中优先保证装配基准的一致性：以内孔轴线为全局基准，外部块体的对称面、开槽中心面均与该轴线建立约束关系，确保参数修改后各特征仍保持正确的几何位置。筒体端部保留了均匀的壁厚，块体外侧则形成近似圆柱的外轮廓，便于装入圆形轴承座孔；开槽两侧的凸缘可作为压紧面，配合端盖或卡圈实现轴承的轴向固定。

　　外形与安装边界方面，构件整体沿轴向呈短筒状，径向最大轮廓由块体外圆决定，开槽区域在径向形成内凹空间，安装时需在机架或座孔中预留对应凸台，凸台宽度与槽宽取间隙配合，便于装配同时控制周向间隙。内孔与配合轴或轴承内圈的配合段需标注尺寸公差与圆柱度，块体端面与轴线的垂直度则影响轴承压紧后的受力均匀性。筒体上开设的径向小孔可用于润滑脂通道或定位销孔，若作为润滑通道，需与外部注油管路对齐；若作为销孔，则与座体销孔配作，进一步锁定构件位置。

　　在结构细节处理上，块体开槽的根部设置了过渡圆角，避免热处理或承载时在直角根部产生裂纹；筒体内孔入口处加工倒角，方便轴承或转轴压入；外轮廓的非配合面保留均匀壁厚，兼顾减重与铸件或机加工件的工艺性。对于采用铸造毛坯的方案，各壁厚度尽量保持一致，肋板与块体交接处采用渐变过渡，减少缩孔缺陷；对于直接由棒料或型材机加工的方案，则可通过铣削加工出外槽与肋板，内孔采用车削保证精度。

　　载荷传递路径上，转轴承受的径向力通过内孔传递给筒体，再经加强肋分散到外侧块体，最终由块体与座孔的配合面及开槽定位结构传递到机架；轴向力则通过筒体端面和块体挡边传递给端盖或轴承外圈。这种多路径传力构型使构件在有限体积内获得较高的支承刚度，适合中低速、中等载荷的传动场合。参数化的特征组织方式也让该模型具备较好的衍生能力，调整内孔与外圆尺寸可适配不同型号的滚动轴承，修改开槽数量与肋板角度则能匹配多样的座体接口，为系列化轴承支承模块设计提供了可复用的结构基础。
