带半圆限位立板的三角加强安装支座

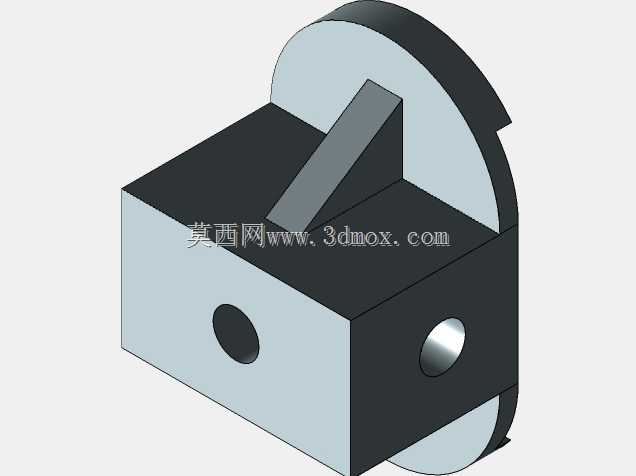

　　在非标自动化产线的工位布局里，这类组合式安装支座常被用来承托小型检测元件、行程触发挡块或者轻质导向附件，它不需要承担大吨位载荷，却要在频繁启停、小幅振动的工况下保持安装基准不偏移。很多调试现场的空间非常局促，侧边留给紧固件操作的间隙往往不足十毫米，常规整块立式支座要么立板高度固定无法适配不同行程的传感器，要么加强筋位置和周边管线干涉，拆改起来十分麻烦。这个结构把底部的方块基座和后侧的半圆立板拆成两个配合面来处理，基座本体做成规整的六面体，两个垂直的侧立面都加工出同轴的贯通圆孔，既可以让锁紧螺栓从一侧穿入、另一侧锁附螺母，也能直接把孔作为销轴铰接位，让整个支座绕固定轴做小角度俯仰调整。后侧的半圆立板圆心刚好和基座侧孔的轴线重合，

　　立板贴靠在基座的后端面上，当支座绕铰接轴转动角度时，半圆板的圆弧轮廓始终不会超出基座侧边的安装边界，不会和旁边排布的拖链、气管发生刮蹭。立板和基座顶面之间加了一块三角形的加强肋，肋板的两条直角边分别贴合基座顶面和立板前侧，把立板受到的侧向倾覆力直接传导到基座的实体区域，避免立板在长期受侧向推力时出现根部弯折。从安装边界来看，基座的底面是完整的平面，可以直接贴装在铝型材工作面或者设备台板上，底面没有突出的凸台，不需要在安装面上额外铣削沉坑；基座的长宽尺寸控制在常规手动工具的操作范围内，两个侧孔的孔位距离基座端面留出足够的扳手空间，使用普通内六角扳手就可以完成锁紧，不需要特殊定制工装。半圆立板的圆弧边缘做了等厚处理，

　　板厚和基座侧壁厚度保持一致，在三维建模时可以直接通过拉伸凸台生成，不需要复杂的曲面放样，后续如果需要调整立板的有效高度，只需要修改半圆轮廓的半径参数，基座部分的所有特征都可以保持不变，参数化修改的效率很高。在实际选型适配的时候，工程师可以先根据现场安装面的可用空间确定基座的底面长宽，再根据所要固定的元件高度调整半圆立板的半径，侧孔的直径可以按照所用铰接销轴或者锁紧螺栓的规格直接匹配，三角形加强肋的厚度可以根据预期受到的侧向载荷大小做等比例缩放：如果只是固定微型光电开关，肋厚可以取薄一些减轻整体重量；如果用来安装硬质限位挡块，承受气缸活塞的反复撞击，就可以把肋板加厚，同时让肋板的侧边延伸到基座靠近前端的位置，扩大力的传导面积。

　　这个结构的另一个实用特点是所有外露的棱边都可以根据装配需求做小尺寸倒角，既避免装配时划伤操作人员，也能在两个部件贴合组装时起到导向作用，让立板和基座的贴合面快速对齐，不会因为边缘毛刺出现贴合间隙。在整机装配的工序里，这类支座可以先在预装工位把立板、肋板和基座通过紧固件预锁，调整到需要的工作角度之后再整体锁紧到设备台面上，后续维护更换元件时，也可以直接松开侧孔的锁紧螺栓，转动立板到便于操作的角度，不需要把整个支座从台面上完全拆除，大幅减少现场调试的停机时间。
