公制8毫米杆端关节轴承三维建模作品

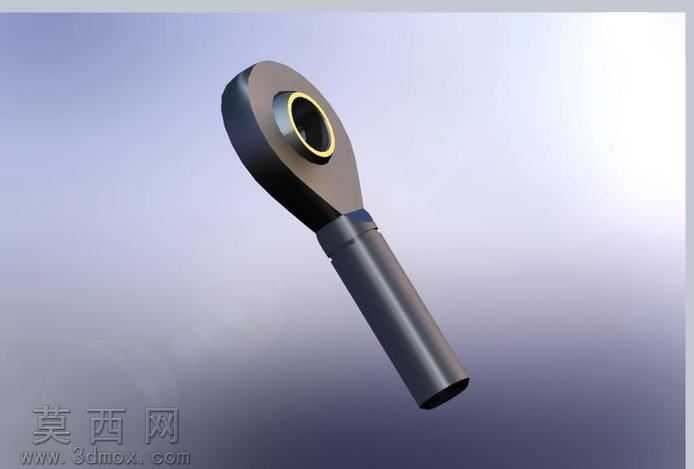

本作品为杆端关节轴承的精细化三维建模成果，建模过程严格遵循公制8毫米规格的实际工业设计参数，全程依托三维参数化建模逻辑完成结构搭建。建模初期先梳理杆端关节轴承的核心功能逻辑：该部件需同时实现杆体刚性连接与端部铰接转动，因此建模时将整体结构拆分为带内球面的杆端头部、外圆柱连接杆身、内嵌关节内圈三个独立模块分别构建，确保各部分尺寸公差符合通用机械五金的配合要求。杆身部分采用回转特征建模，通过绘制杆身的轴向截面轮廓，绕中心轴回转生成基础实体，再对杆身与头部衔接的过渡位置做圆角处理，还原实际加工中的倒角工艺特征，避免应力集中的结构缺陷。杆端头部的环形外圈采用拉伸结合切除特征构建，先绘制头部的水滴形外轮廓拉伸生成基体，再通过同轴切除生成内球面安装腔，内球面的曲率参数与内嵌关节内圈的外球面完全匹配，保证两者装配后可实现多方向小角度摆动的铰接功能。内嵌关节内圈同样采用回转特征建模，内孔为标准8毫米直径的光孔，用于配套销轴类连接件实现安装固定，内圈外球面与外圈的内球面之间预留合理的装配间隙，还原真实部件的转动配合关系。材质与渲染阶段，整体赋予金属镀铬材质，调整材质的反射率、粗糙度参数，模拟五金轴承表面的金属光泽与细微磨砂质感，渲染时添加柔和的环境光与定向光源，在部件下方投射柔和阴影，突出金属部件的立体感与结构轮廓，清晰展现杆身与头部的衔接结构、内圈与外圈的配合关系。设计过程中重点还原部件的实际功能结构，未添加冗余装饰特征，所有结构特征均对应杆端关节轴承的实际使用需求，可用于机械结构的运动仿真演示、五金配件的装配校核、相关机械设计方案的可视化展示，模型的各特征参数可编辑调整，能够适配不同规格杆端关节轴承的快速改型设计需求。
