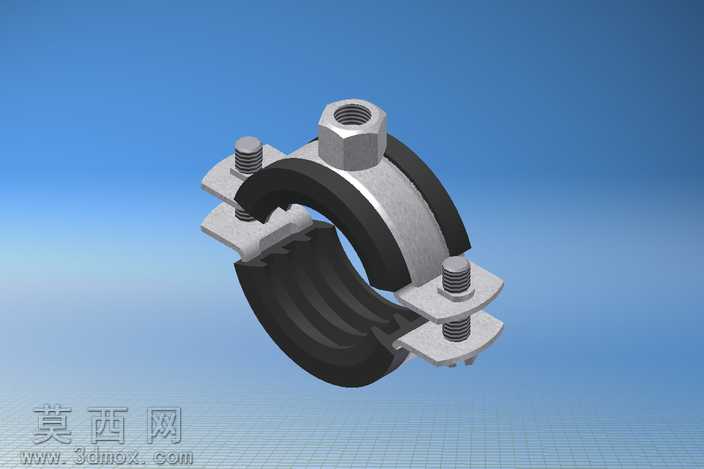

1寸规格32-37毫米管径夹持管夹

该管夹模型为适配1寸规格、32-37毫米外径管道的夹持固定类五金配件，建模过程严格参照球墨MACROFIX S M8系列管夹的实物测绘参数完成，首先在三维建模环境中绘制上下两个半环形夹体的基础轮廓，通过拉伸、切除特征构建夹体的主体结构，针对夹体与橡胶衬垫贴合的内弧面做了精准的弧度匹配设计，保证夹持时衬垫与管道外壁能够完全贴合，避免应力集中损伤管道表面。夹体两端的连接耳部位做了加厚处理，同时预留了标准M8螺栓的穿装孔位，孔位边缘做了倒角工艺处理，既避免螺栓装配时的刮蹭问题，也提升了连接部位的结构强度。模型配套构建了全螺纹六角头螺栓与六角厚螺母的标准件，螺纹特征采用螺旋扫描切除的方式生成，还原了标准紧固件的真实牙型结构，保证虚拟装配时能够清晰呈现螺纹啮合的配合状态。夹体内侧的黑色橡胶缓冲衬垫单独建模，通过曲面偏移命令生成与金属夹体内壁完全贴合的弧面结构，衬垫边缘做了薄边包边设计，能够在夹持时填充金属夹体与管道之间的间隙，同时起到防滑、减震、密封的作用。渲染阶段为金属夹体赋予了铸铝喷塑的半哑光金属材质，还原了五金配件表面细腻的颗粒质感，螺栓螺母赋予了镀锌亮面金属材质，与夹体形成清晰的材质区分，橡胶衬垫赋予了哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶表面的微涩质感。场景搭建采用淡蓝色渐变背景配合网格地面，添加了柔和的环境光与定向补光，突出管夹的结构层次与材质差异，清晰展现各部件的装配关系。设计过程中充分考虑了管夹的实际使用场景，上下夹体的开合角度、螺栓的有效锁紧行程都做了参数化校验，保证模型既符合实物的尺寸规范，也能够直观呈现管夹的工作原理，即通过拧紧两端的螺母带动上下夹体收拢，挤压内侧橡胶衬垫抱紧管道，实现管道的固定、限位与减震防护，适用于给排水、气动管路、小型液压管路等多种场景的管道安装固定需求。
