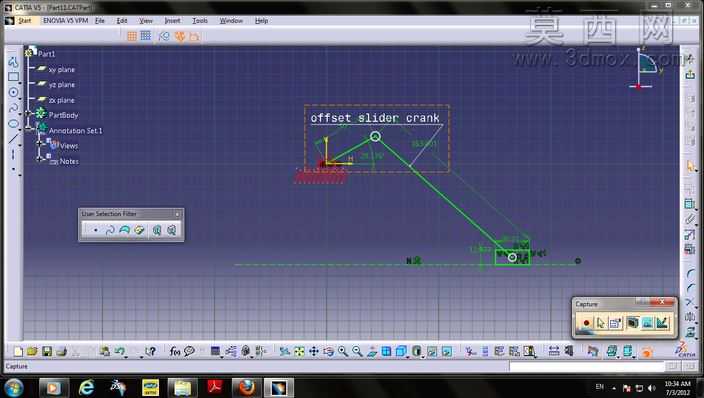

本作品为偏置曲柄滑块机构的三维建模成果,建模过程依托三维设计环境完成,首先完成整体机构的运动逻辑梳理,明确偏置曲柄滑块相较于对心曲柄滑块的结构差异,即滑块运动轨迹线与曲柄回转中心存在固定偏置距离,这一参数直接决定机构的急回特性与传动受力表现。建模阶段先搭建基准体系,创建曲柄回转中心基准轴、滑块运动方向基准平面以及偏置距离参考线,确保各部件的装配定位精度符合机械传动设计要求。曲柄零件建模时,先绘制回转中心与曲柄销中心的连接草图,通过拉伸特征生成曲柄主体,对轴孔位置添加同轴度配合参考,同时完成曲柄销、机架铰接座的细节建模,保证铰接部位的转动间隙预留合理。连杆部分采用两端带铰接孔的杆状结构设计,建模时严格控制两端孔中心距尺寸,该尺寸与曲柄长度、偏置距离共同决定滑块的行程范围,建模完成后对连杆与曲柄销、滑块铰接端的配合面做适配处理,避免运动过程中出现干涉。滑块零件建模时,以运动基准平面为导向,绘制滑块的导向配合面与铰接座结构,添加与导轨方向平行的配合参考,确保滑块仅能沿预设轨迹做直线往复运动。整体装配过程采用自下而上的装配逻辑,先固定机架作为基准部件,依次装配曲柄、连杆、滑块,为各铰接部位添加转动配合,为滑块添加直线移动配合,完成装配后进行全局干涉检查,逐一排查各运动极限位置下的部件碰撞情况,调整铰接部位的尺寸参数消除干涉风险。建模过程中对各运动部件添加了材质属性,曲柄与连杆采用45号钢材质参数,滑块采用耐磨铸铁材质参数,机架部分采用结构钢材质参数,不同材质通过颜色区分便于观察结构组成。同时完成了机构的运动仿真前置设置,标注了曲柄回转中心、偏置距离、连杆长度、曲柄半径等关键设计参数,可直接用于运动学分析,验证机构的急回系数、最大压力角等核心性能指标,该模型可用于机械原理教学演示、非标自动化设备的传动机构选型参考,结构参数完整,配合关系准确,能够完整复现偏置曲柄滑块机构的运动特性。
