双摇杆牵引连杆机构三维设计模型

车间里调试连杆机构最头疼的就是铰接点卡滞、运动死点预判不足，很多新手画的连杆图拿到现场装配，要么杆长干涉撞机架，要么铰接轴同轴度偏差导致整组机构卡得转不动，这套牵引连杆机构模型就是针对这类实训痛点搭建的。

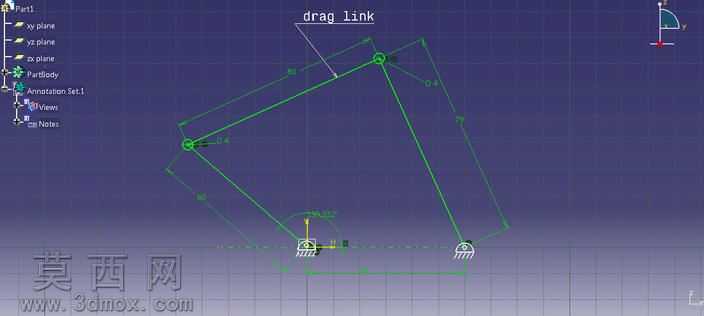

你看模型里两个固定铰支座的安装基准完全对齐，底座安装孔位留了0.2mm的装配调整余量，真要做实物加工的时候，不用怕线切割下料的杆长有微小误差，靠安装孔的微调间隙就能把初始装配公差消化掉。drag link牵引杆的两端铰接孔做了同轴度约束，建模的时候特意把孔位的配合公差设成了H7/g6间隙配合，真要装铜套或者滚动轴承的话，不用二次修配就能直接压装，不会出现孔位偏斜导致杆别劲的问题。

做运动仿真的时候能直接看到整组机构的极限运动位置，不会出现新手常犯的“画出来能动，装完转半圈就卡死”的问题，四个活动杆的长度比例是反复调整过的，运动过程中没有瞬时死点，牵引端的运动轨迹平滑，不管是用来做小型物料推送的执行端，还是实训课上给学生演示双摇杆机构的运动原理，都能直接用。

杆身的截面选的是等强度矩形截面，没有多余的减重槽花里胡哨的设计，真要下料加工的话，用普通45号钢方料线切割就能成型，不用开特殊模具，加工成本压得很低，铰接点的位置特意做了凸台结构，装配的时候螺母不会直接蹭到杆身表面，反复拆装也不会磨坏杆体的涂装层。

之前带学生做课程设计的时候，很多人画连杆机构只会凑杆长，根本不会考虑铰接点的摩擦损耗、安装基准的对齐问题，拿这套模型当范例，能直接看到每个约束对应的实际装配需求，比如固定铰支座的沉头孔深度、杆端铰接处的倒角尺寸，都是按实际加工标准做的，不是随便画个圆当孔的示意模型。跑运动算例的时候能直接导出牵引端的位移、速度曲线，做机构动态性能分析的时候不用重新搭模型，改一下杆长参数就能衍生出不同行程的牵引机构，适配不同的工位推送需求。
