异形流道结构阀门三维参数化建模作品

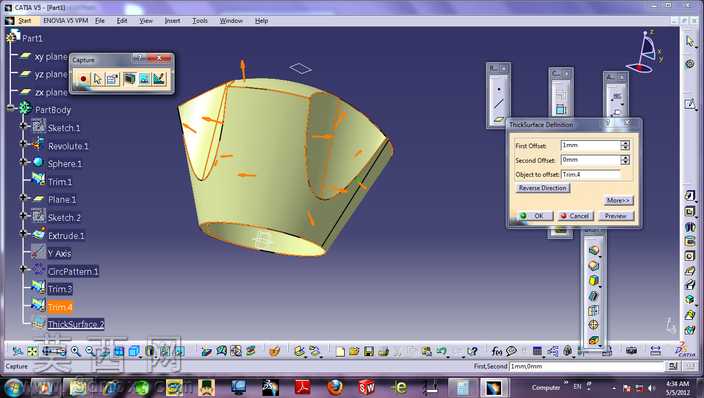

本作品为异形流道结构阀门的三维参数化建模成果，建模过程依托三维设计软件完成，整体遵循工业阀门的流体力学设计逻辑展开。建模初期先梳理阀门的功能需求，明确该阀门适配特殊工况下的流体转向输送需求，因此摒弃常规直通式阀门的对称结构，采用变径锥状主体搭配侧向导流槽的异形构型。建模流程从基准平面搭建开始，先绘制主体回转截面草图，通过回转特征生成阀门的基础锥状壳体，保证壳体壁厚均匀一致，满足承压工况下的强度要求；随后针对侧向导流结构，在主体曲面基础上绘制导流槽的轮廓草图，通过多组曲面修剪、延伸、缝合操作，精准构建出导流槽与主体壳体的顺滑过渡曲面，避免流道内出现直角拐点，减少流体输送过程中的阻力与紊流现象。建模过程中同步完成细节结构的搭建，包括端部的连接密封面、导流槽边缘的倒角过渡、壳体表面的工艺补强结构，所有特征均采用参数化尺寸驱动，可根据实际工况的通径需求、压力等级快速调整模型尺寸，无需重复搭建特征。材质设置上，主体壳体默认采用工业阀门常用的铸钢材质，通过软件材质编辑器调整金属粗糙度、反光度参数，还原铸钢件经喷砂处理后的哑光金属质感，密封面位置单独赋予不锈钢材质，突出密封面的精加工表面特性。结构设计层面，重点优化了流道的过渡曲率，通过曲面曲率分析工具反复校验流道内壁的曲率连续性，确保流体在转向过程中流速变化平缓，降低阀门运行过程中的振动与噪音；同时对壳体的壁厚分布做了差异化设计，承压较高的入口端适当增加壁厚，导流区域通过曲面加厚保证结构强度，兼顾轻量化与承压性能。整个建模过程严格遵循机械设计的公差规范，所有配合面预留合理的加工余量，模型可直接导出用于后续的工程图生成、流体仿真分析以及数控加工程序编制，能够为特殊工况阀门的设计优化提供可靠的三维数字模型支撑。
