直线运动用白令结构滚动轴承设计

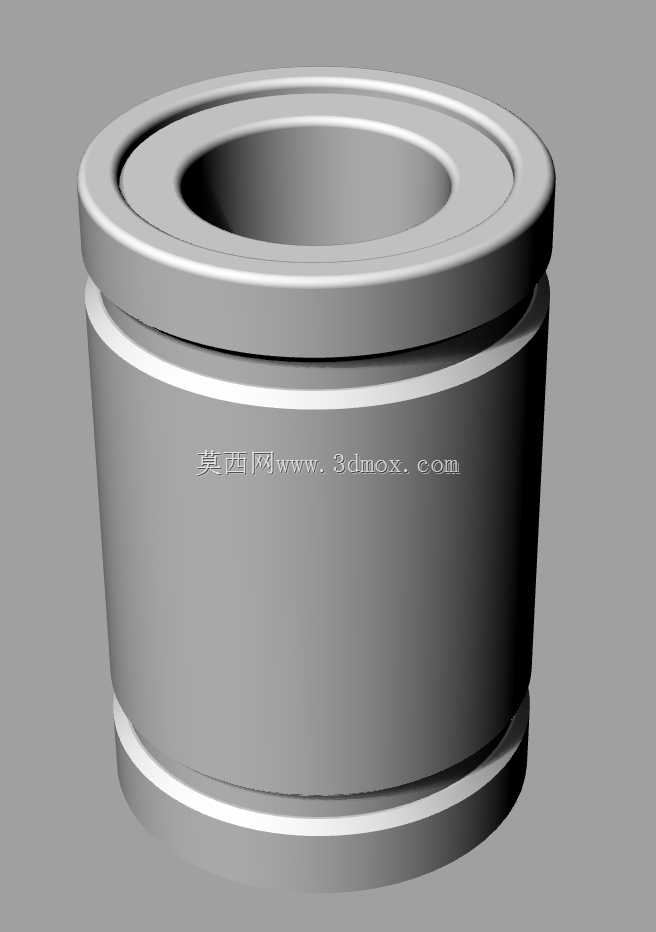

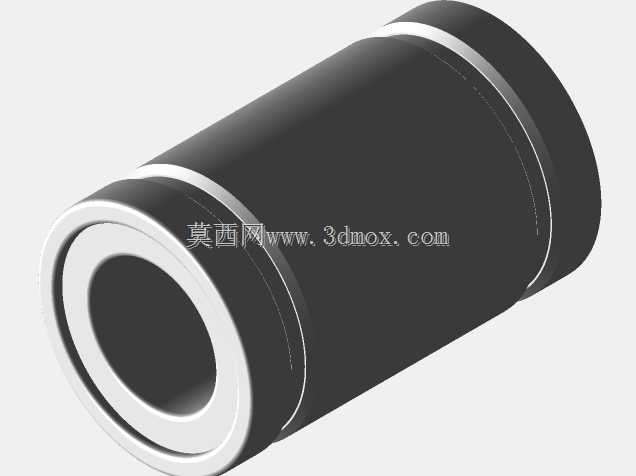

　　在自动化生产线的直线往复工位、3D打印设备的运动轴系、小型检测设备的滑移模组中，这类直线滚动轴承是承担径向载荷、保障低阻力往复运动的核心支撑部件，区别于传统深沟球轴承的旋转承载定位，这类轴承的核心作用是为轴类零件提供轴向直线运动的滚动支撑，将滑动摩擦转化为滚动体的滚动摩擦，大幅降低运动过程中的阻力损耗，同时维持运动过程中的同轴度精度，避免轴系在往复移动中出现偏摆、卡滞问题。从结构设计逻辑来看，这款轴承采用套筒式整体外壳结构，外壳主体采用一体化加工成型，两端设置密封挡边结构，既可以约束内部滚动体的轴向窜动，也能阻挡外部粉尘、切削碎屑进入轴承内部的滚道区域，延长润滑脂的使用寿命，减少日常维护频次。内部滚动体采用多列循环排布设计，

　　当轴在轴承内孔做直线往复运动时，滚动体沿保持架的导向槽做循环滚动，不会出现滚动体堆叠、卡滞的问题，相比无保持架的直线衬套，这类带循环滚动体结构的轴承能承受更高的往复运动频率，在每分钟数十次的往复工况下依然能保持稳定的运行阻力，不会出现运行一段时间后阻力陡增的问题。从安装边界来看，这款轴承采用标准圆柱外径设计，可直接压入安装座的基准孔内，安装时无需额外设计复杂的定位结构，仅需保证安装孔的同轴度公差在IT7级以内，即可保障轴承安装后的运行精度；内孔与配套光轴采用间隙配合，配合间隙控制在0.01-0.03mm区间，既可以避免间隙过大导致的运动偏摆，也能防止间隙过小造成的卡滞、磨损加剧问题。在实际选型应用中，这类轴承常被用于低载荷、

　　高精度的直线运动场景，比如桌面级3D打印机的X/Y/Z轴运动支撑，相比直线导轨加滑块的组合，这类套筒式直线轴承占用空间更小，安装调试更简单，成本仅为同行程导轨滑块组合的三分之一左右，非常适合对安装空间有严格限制、载荷不大的民用及小型工业设备。在设计建模过程中，需要重点关注滚道的曲率匹配，滚动体与内轴、外壳滚道的接触角需要控制在合理区间，既要保证足够的接触面积降低接触应力，也要避免接触角过大造成的滚动阻力上升；同时保持架的导向槽圆角需要做圆滑过渡，避免滚动体循环过程中出现卡滞点，两端的密封结构采用双唇口设计，内唇口与光轴表面轻接触，外唇口与外壳端面贴合，既能阻挡外部杂质进入，也能防止内部润滑脂泄漏。在实际工况验证中，

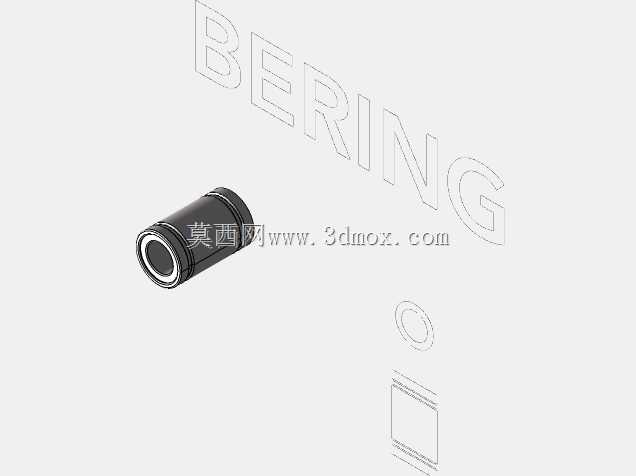

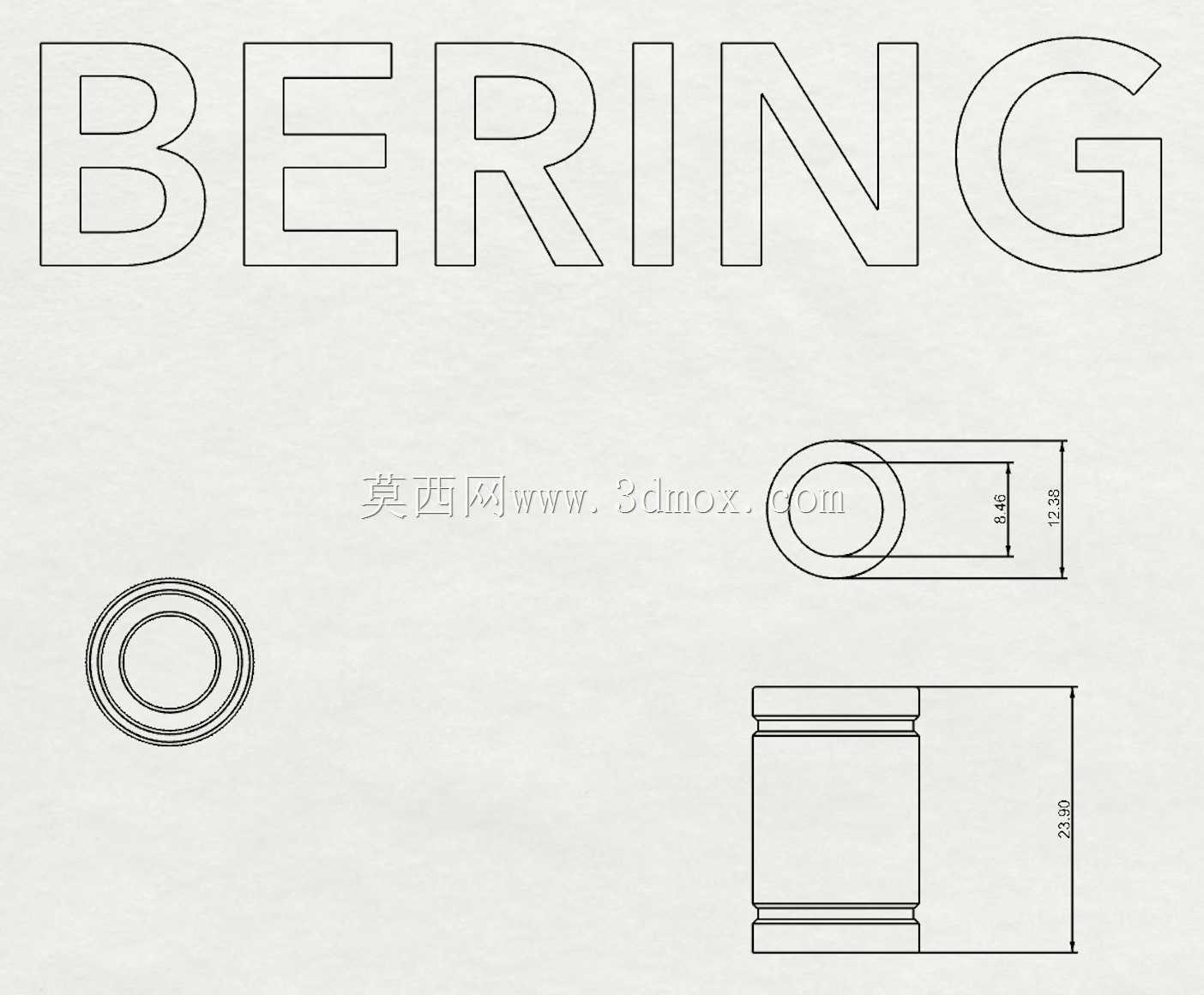

　　这类轴承在无额外润滑的工况下，可支持上万次的往复运动而不出现明显磨损，若定期补充锂基润滑脂，使用寿命可提升数倍；在径向载荷方面，这类轴承可承受额定动载荷范围内的径向力，不适合承受过大的倾覆力矩，因此在长轴系应用中，通常需要成对安装两个轴承来提升支撑刚度，抵消轴端的偏摆力矩。从外形尺寸的适配性来看，这款轴承的外径、长度、内孔尺寸均遵循行业通用的尺寸规范，可直接替换同规格的进口直线轴承产品，无需修改安装座的设计尺寸，降低设备维护时的配件替换成本。建模过程中对滚道的表面粗糙度、滚动体的圆度公差都做了对应还原，可直接用于设备的装配干涉检查、运动仿真验证，也可作为选型时的尺寸参考，帮助结构设计人员快速完成轴系的布局设计，避免选型时出现尺寸不匹配、安装空间不足的问题。在一些非标自动化设备的滑移机构设计中，这类轴承还常与导向轴、轴支座配合组成简易直线运动模组，相比成套的线性模组，这类组合方案的设计灵活性更高，可根据设备的实际行程需求裁剪导向轴长度，适配不同的安装空间要求，在小型送料机构、检测工位的滑移平台、工装夹具的推拉结构中都有广泛应用。
